Номер по Госреестру СИ: 88703-23
88703-23 Счетчики жидкости лопастные
(MKA)
Назначение средства измерений:
Счетчики жидкости лопастные MKA предназначены для измерений объема
жидкости.
Внешний вид.
Счетчики жидкости лопастные

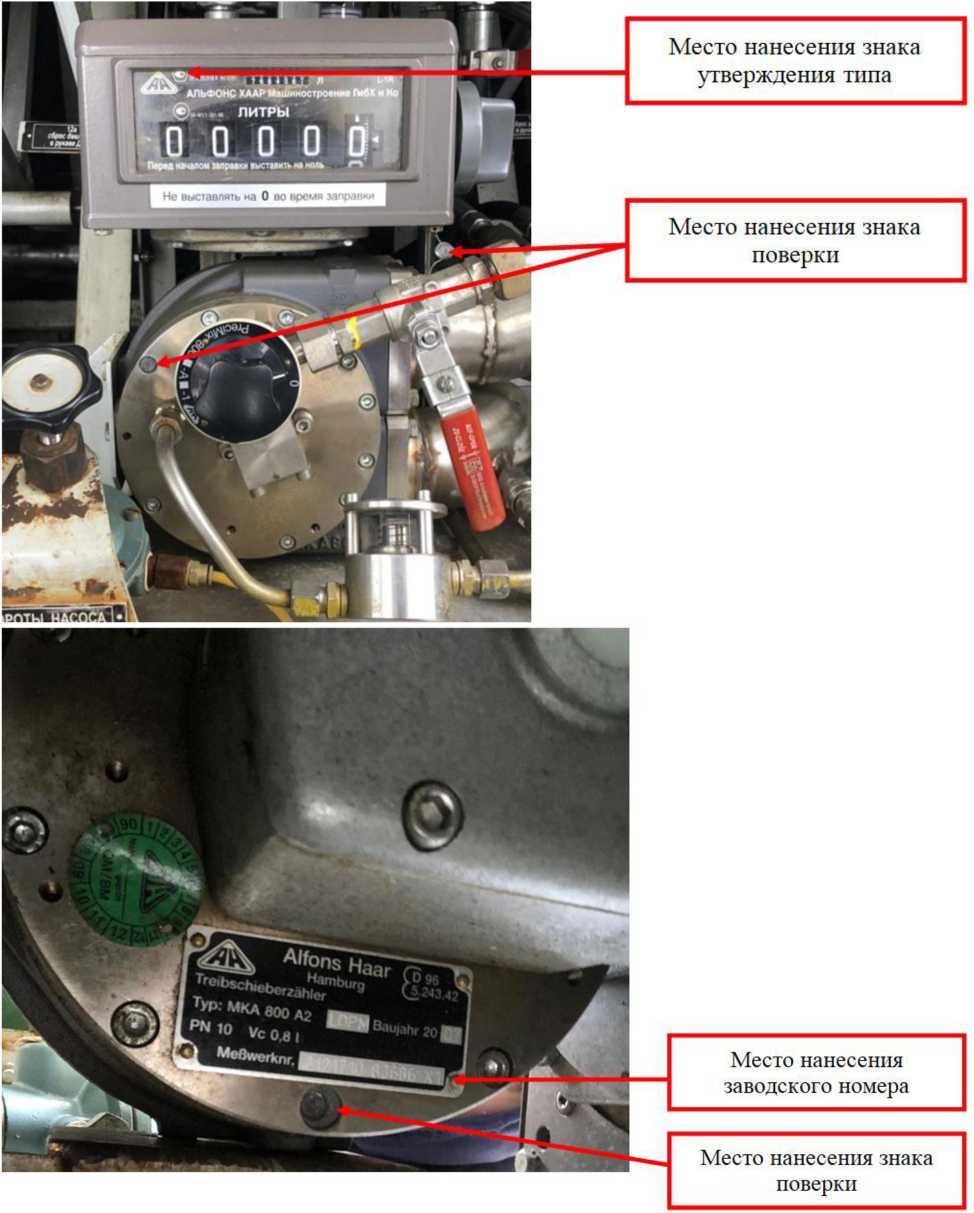

Рисунок № 1
Внешний вид.
Счетчики жидкости лопастные

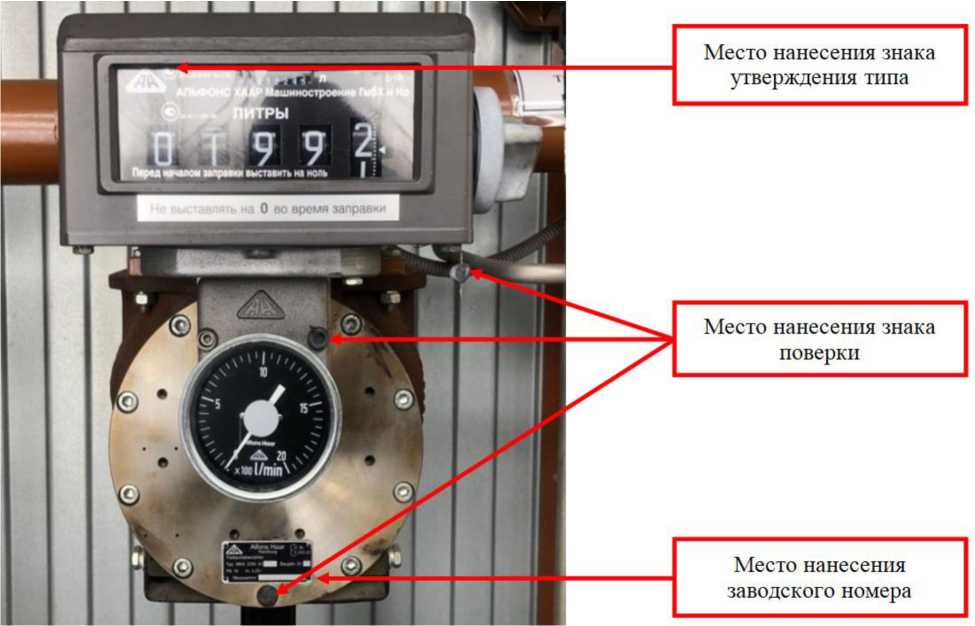

Рисунок № 2
Внешний вид.
Счетчики жидкости лопастные

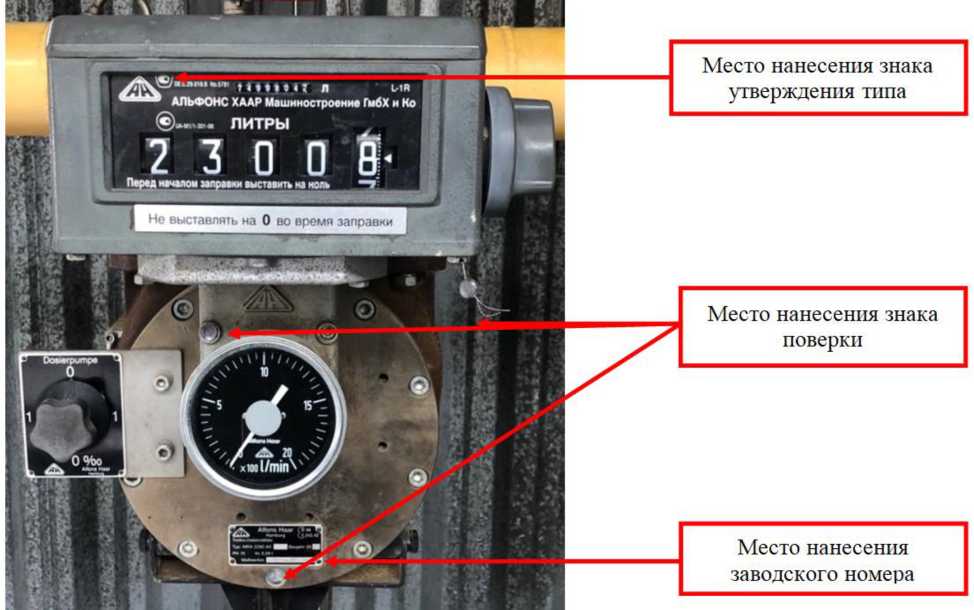

Рисунок № 3
Внешний вид.
Счетчики жидкости лопастные

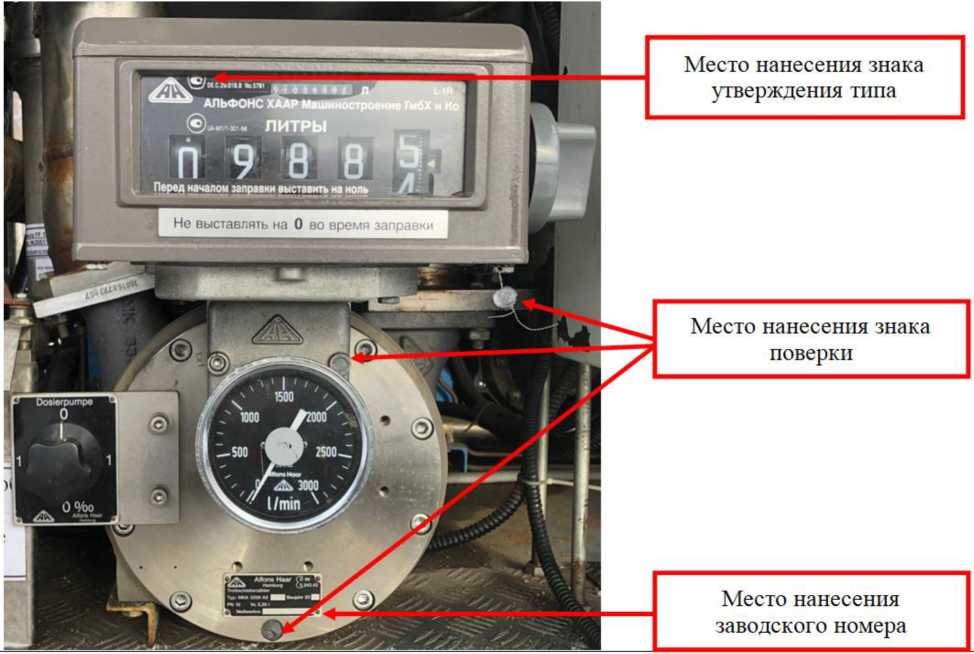

Рисунок № 4
Общие сведения
Дата публикации - 06.04.2023
Срок свидетельства -
Номер записи - 190718
ID в реестре СИ - 1407701
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MKA 800 A2 LDPM, MKA 3350 A2 LDPM, MKA 2290 A2 LDP, MKA 2290 A1 ROM2,
Производитель
Изготовитель - Alfons Haar Maschinenbau GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
№703 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики жидкости лопастные (MKA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Alfons Haar Maschinenbau GmbH & Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88703-23 |
Счетчики жидкости лопастные, MKA Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
91930-24 |
Счетчики жидкости лопастные, MKA Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96230-25 26.08.2030 |
Счетчики жидкости лопастные, МКА Master Alfons Haar Maschinenbau GmbH & Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Счетчики жидкости лопастные (MKA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Счетчики жидкости лопастные (MKA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель корпуса механического сумматора методом наклейки и титульный лист паспорта типографским способом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Устройство и принцип действия» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательAlfons Haar Maschinenbau GmbH & Co. KG, Германия
Адрес: FangdieckstaBe 67-22547 Hamburg, Germany
Телефон: +49 40833910
Факс: +49 40844910
Web-сайт: www.alfons-haar.de
Е-mail: info@alfons-haar.de
Изготовитель
Alfons Haar Maschinenbau GmbH & Co. KG, ГерманияАдрес: FangdieckstaBe 67-22547 Hamburg, Germany
Телефон: +49 40833910
Факс: +49 40844910
Web-сайт: www.alfons-haar.de
Е-mail: info@alfons-haar.de
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Правообладатель
Alfons Haar Maschinenbau GmbH & Co. KG, ГерманияАдрес: FangdieckstaBe 67-22547 Hamburg, Germany
Телефон: +49 40833910
Факс: +49 40844910
Web-сайт: www.alfons-haar.de
Е-mail: info@alfons-haar.de
Счетчики жидкости лопастные MKA состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объема жидкости, прошедшей через счетчик, в механическом сумматоре индицируется на роликовом счетном устройстве.
Принцип действия счетчиков жидкости лопастных MKA основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости (вязкость от 0,55 до 2000 мм2/с (сСт), температура от -40 до +50 °С, максимальное давление 1 МПа). Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
К данному типу счетчиков жидкости лопастных MKA относятся:
-
- исполнение MKA 800 A2 LDPM зав. № 2121710-83686 X1,
-
- исполнение MKA 2290 A1 ROM2 зав. № 2364487-24594,
-
- исполнение MKA 2290 A2 LDP зав. № 2110099-21530 X1,
-
- исполнение MKA 3350 A2 LDPM зав. № 2148802-30859 X1.
Знак поверки в виде оттиска поверительного клейма наносится на две пломбы, установленные на корпусе счетчика, и на пломбу, установленную на механическом сумматоре.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен ударным методом в виде цифро-символьного и цифро-символьно-буквенного обозначения на маркировочную табличку, которая крепится на корпус счетчика.
Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Не выставлять на 0 во время зап
Место нанесения знака утверждения типа
Место нанесения знака поверки
Место нанесения знака поверки
Место нанесения заводского номера
Исполнение МКА 800 A2 LDPM
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
Исполнение МКА 2290 А1 ROM2
АЛЬФОНС ХААР Машиностроение ГмбХ и Ко
ЛИТРЫ
— . .
| Не выставлять на 0 во время заправки |
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Исполнение МКА 2290 А2 LDP
Место нанесения заводского номера
7J
Не выставлять на 0 но время заправки
Место нанесения знака утверждения типа
Место нанесения знака поверки
Исполнение МКА 3350 A2 LDPM
Рисунок 1- Общий вид средства измерений, места нанесения заводского номера, знака поверки и знака утверждения типа
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик жидкости лопастной |
MKA 800 A2 LDPM |
1 шт. |
|
Счетчик жидкости лопастной |
MKA 2290 A1 ROM2 |
1 шт. |
|
Счетчик жидкости лопастной |
MKA 2290 A2 LDP |
1 шт. |
|
Счетчик жидкости лопастной |
MKA 3350 A2 LDPM |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч:
|
от 3 до 78 от 4,8 до 120 от 6 до 180 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -26 до +60 от -55 до +60 |
