Номер по Госреестру СИ: 96269-25
96269-25 Преобразователи температуры взрывозащищенные
(EBWTY-PT100)
Назначение средства измерений:
Преобразователи температуры взрывозащищенные EBWTY-PT100 (далее по тексту -термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки термометров в различных отраслях промышленности, а также для измерений температуры подшипников, их составных частей, опор и других механизмов электродвигателей.
Внешний вид.

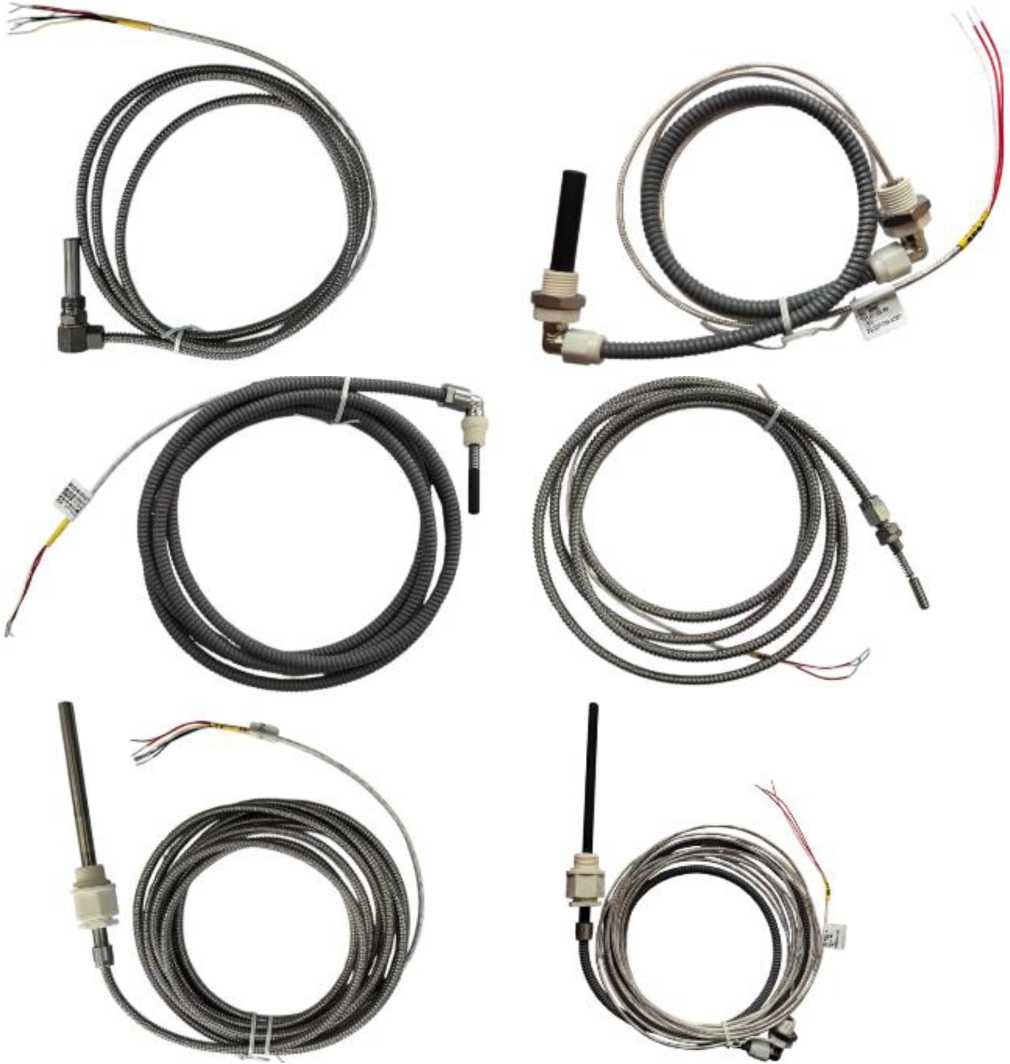

Преобразователи температуры взрывозащищенные
Рисунок № 1
Общие сведения
Дата публикации - 29.08.2025
Срок свидетельства - 28.08.2030
Номер записи - da9d249c-c005-0db0-8026-152da577d4d8
ID в реестре СИ - 1426597
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Nanyang Huaye Explosion Protected Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Middle Section of No.3 Road, No.2 Industrial Park, High-tech Zone, Nanyang City, Henan Province
Уведомление о начале осуществления предпринимательской деятельности -
