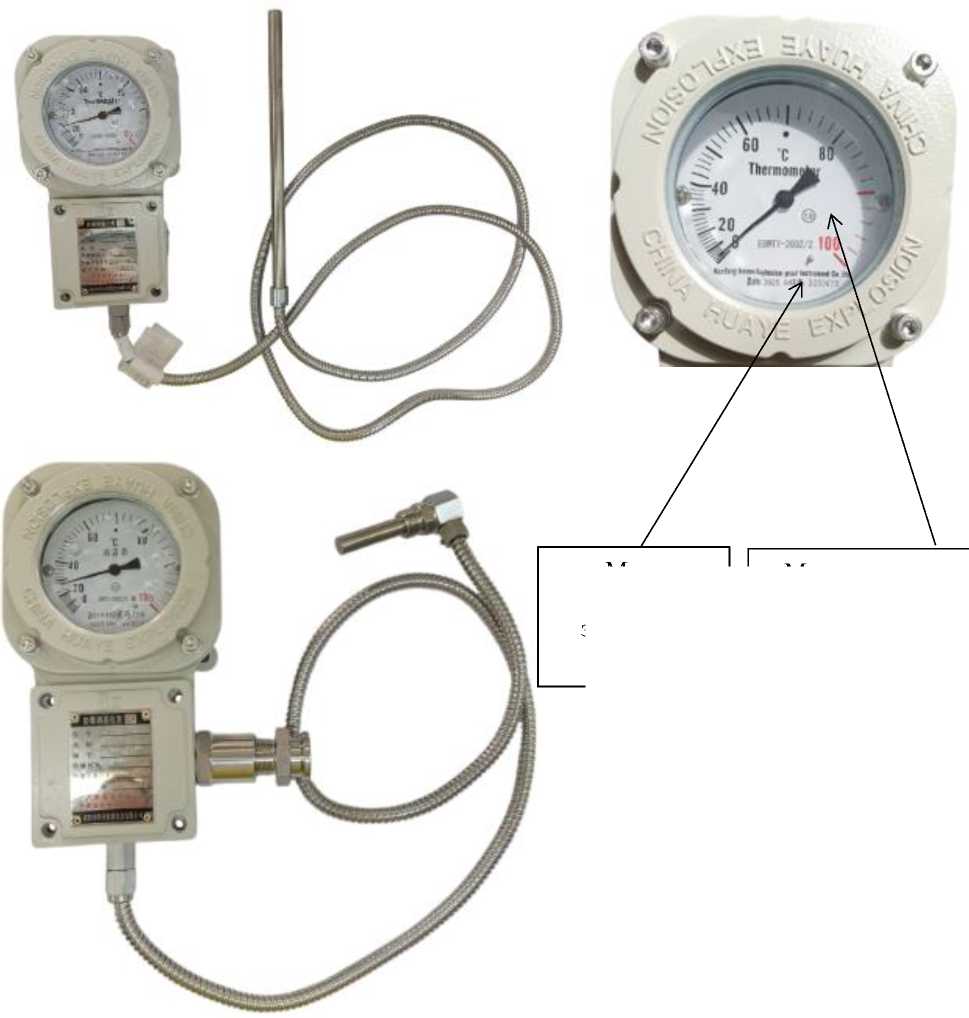

Термометр манометрический взрывозащищенный 1 2_- 3 4 / 5 6 7 8

Исполнение термометра

EBd

Низкотемпературное

EB

Стандартное

Тип термометра

WTY

Термометр манометрический

Тип выходного сигнала

203

Унифицированный электрический сигнал постоянного тока (от 4 до 20 мА)

205

Сигнал    активного    электрического    сопротивления    от

термопреобразователя сопротивления

Тип корпуса термометра

Z

Виброустойчивый (циферблат заполнен силиконовым маслом)

Обозначение отсутствует

Стандартный

Количество термопреобразователей сопротивления

2

Термометр   укомплектован   двумя   термопреобразователями

сопротивления

Обозначение отсутствует

Термометр   укомплектован   одним   термопреобразователем

сопротивления

Класс допуска термопреобразователя сопротивления

А

А

В

В

Исполнение монтажной части термометра

L

угловое

Обозначение отсутствует

прямое

Класс точности термометра

1.5

1.5

2.0

2.0

Наименование

Обозначение

Количество

Термометр манометрический взрывозащищенный

EBWTY

1 шт.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Диапазон измерений температуры манометрического термометра, °С

от +40 до +100

Диапазон показаний температуры манометрического термометра (шкала), °С

от 0 до +100

Цена деления шкалы, °С

2

Пределы допускаемой приведенной погрешности измерений температуры (от диапазона показаний (шкалы)) ⁽¹⁾, %

и- н-

j-

о

Класс точности манометрического термометра⁽²⁾

1.5

2.0

Диапазон измерений температуры встроенного ТС, °С

от 0 до +100

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Номинальное значение сопротивления встроенного ТС при 0 °С (Ro), Ом

100

Класс допуска ЧЭ встроенного ТС по ГОСТ 6651-2009

А⁽⁴⁾, В

Пределы допускаемого отклонения сопротивления встроенного ТС от НСХ в температурном эквиваленте в зависимости от класса допуска (допуск) по ГОСТ 6651-2009, °С:

• - класс допуска «А»

• - класс допуска «В»

±(0,15 + 0,002 •|?|⁽³⁾)

±(0,30 + 0,005-|f|)

Диапазон выходного аналогового сигнала, мА

от 4 до 20⁽⁵⁾

Пределы допускаемой основной абсолютной погрешности термометра при измерении температуры при помощи ТС с аналоговым выходным сигналом, °С:

• - для ТС класса допуска «А»

• - для ТС класса допуска «В»

±(0,65 + 0,002-|ф

±(0,80 + 0,005-|f|)

Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры от +15 °С до +25 °С включ. на каждый 1 °С, °С/1 °С

±0,0025

Примечания:

• ⁽¹⁾ - Вариация показаний манометрического термометра не превышает значений допускаемой приведенной погрешности.

• ⁽²⁾ - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

• ⁽³⁾ - Itl - абсолютное значение температуры, °С, без учета знака.

• ⁽⁴⁾ - Класс допуска «А» применим только для ТС с 3-х и 4-х проводной схемой соединения внутренних проводников с ЧЭ.

• ⁽⁵⁾ - Соответствует диапазону измерений температуры встроенного ТС от 0 °С до 100 °С.

Наименование характеристики

Значение

Сопротивление электрической изоляции ТС при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В постоянного тока), МОм, не менее

100

Длина соединительного капилляра, мм, не более

5000

Наименование характеристики

Значение

Длина монтажной части термобаллона, мм

от 35 до 500

Диаметр корпуса термобаллона, мм

от 6 до 16

Габаритные размеры корпуса термометра (длина ^х высота ^х глубина), мм, не более

106^х184^х61

Масса, кг, не более

3

Напряжение питания постоянного тока ТС с ИП, В

от 12 до 28 (24)⁽¹⁾

Маркировка взрывозащиты

1Ex db IIB T6 Gb

1Ex db IIC T6 Gb Ex tb IIIC Т80°С Db

Степень защиты оболочки по ГОСТ 14254-2015

IP66

Нормальные условия эксплуатации (для термометров с ТС с ИП), °С

от +15 до +25

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - стандартное исполнение

• - низкотемпературное исполнение

• - относительная влажность воздуха, %, не более

от -20 до +45 от -55 до +45

95 (без конденсации)

Примечание:

⁽¹⁾ - номинальное значение.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

100 000
