Номер по Госреестру СИ: 96277-25
96277-25 Дефектоскопы ультразвуковые
(Sonaflex-PT-001)
Назначение средства измерений:
Дефектоскопы ультразвуковые Sonaflex-PT-001 (далее - дефектоскопы) предназначены для измерений толщины объекта контроля, длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Внешний вид.
Дефектоскопы ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 04.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 81a5083f-ca04-8626-23ec-bf8a03910b0c
ID в реестре СИ - 1426589
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Компания «Нординкрафт»
Страна - РОССИЯ
Населенный пункт - 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1852 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1852 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Дефектоскопы ультразвуковые (Sonaflex-PT-001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Компания «Нординкрафт»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96277-25 29.08.2030 |
Дефектоскопы ультразвуковые, Sonaflex-PT-001 Общество с ограниченной ответственностью «Компания «Нординкрафт» (РОССИЯ 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Дефектоскопы ультразвуковые (Sonaflex-PT-001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Дефектоскопы ультразвуковые (Sonaflex-PT-001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NKWare |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Описание работы систем ультразвукового контроля» документа «Дефектоскопы ультразвуковые Sonaflex-PT-001. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений26.51.66.120-1730.1-10553510-23 ТУ Дефектоскоп ультразвуковой 8опайех-РТ-001. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Компания «Нординкрафт»
(ООО «Компания«Нординкрафт»)
Адрес юридического лица: 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
ИНН 3528032408
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, РОССИЯ, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия дефектоскопа основан на акустическом методе неразрушающего контроля (эхо-импульсный, дифракционный и зеркально-теневой методы ультразвукового контроля при щелевом способе ввода ультразвуковых колебаний в контролируемый объект).
Ультразвуковая волна, формируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскоп состоит из блока электроники с комплектом ультразвуковых пьезоэлектрических преобразователей на фазированных антенных решетках, изготавливаемых компанией ООО «Компания«Нординкрафт» и подключаемого внешнего персонального компьютера.
Серийный номер, состоящий из цифр наносится на информационную табличку методом печати и крепится на боковую поверхность блока электроники дефектоскопа.
Общий вид дефектоскопов с указанием места нанесения серийного номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

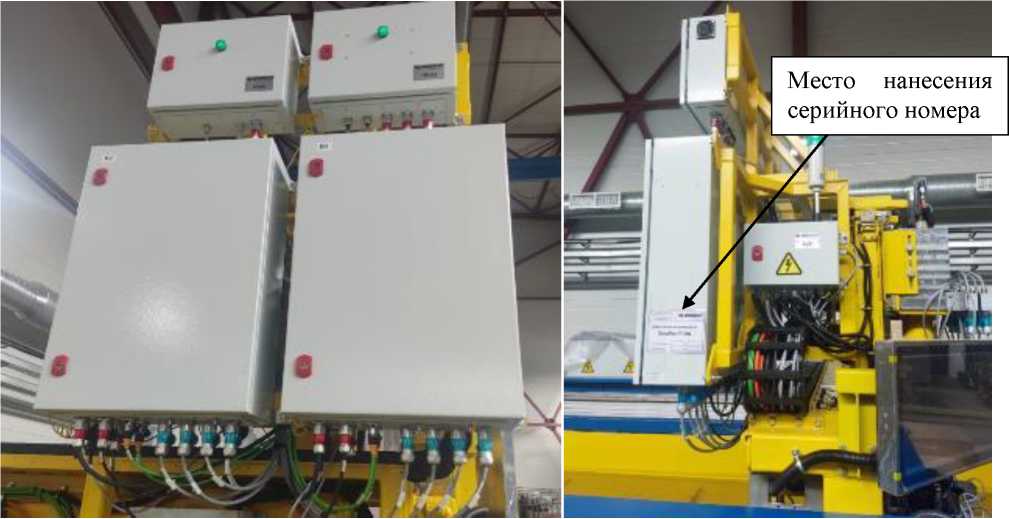

Рисунок 1 - Общий вид дефектоскопов с указанием места нанесения серийного номера
Пломбирование дефектоскопа не предусмотрено.
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой |
Sonaflex-РТ-001 |
1 шт. |
|
Настроечные образцы |
5 шт. | |
|
Комплект преобразователей * |
1 комплект | |
|
Адаптер для поверки NKE.854.01 |
1 шт. | |
|
Адаптер для поверки NKE.854.02 |
1шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Программное обеспечение |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
* - количество и тип преобразователей в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ |
от 1 до 24 |
|
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ: - в диапазоне от 1 до 11 дБ включ. |
±1 |
|
- в диапазоне св. 11 до 24 дБ |
±2 |
|
Диапазон измерений длительности временных интервалов, мкс |
от 0,5 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±0,3 |
|
Диапазон измерений толщины объекта контроля, мм |
от 5 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений толщины объекта контроля, мм |
±0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество преобразователей, шт |
8 |
|
Количество электронных каналов, шт |
64 |
|
Диапазон показаний глубины залегания дефектов, мм |
от 1,0 до 198,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Габаритные размеры, мм, не более - ширина |
540 |
|
- высота |
250 |
|
- длина |
750 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
