Номер по Госреестру СИ: 96278-25
96278-25 Твердомеры универсальные
(SUBRAMAX ТУ)
Назначение средства измерений:
Твердомеры универсальные SUBRAMAX ТУ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса ГОСТ Р ИСО 6507-1-2007, Роквелла ГОСТ 9013-59, Бринелля ГОСТ 9012-59.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Внешний вид.
Твердомеры универсальные
Рисунок № 4
Внешний вид.
Твердомеры универсальные
Рисунок № 5
Общие сведения
Дата публикации - 04.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 051b64f0-6f79-3f07-c089-5e7eb9db59ca
ID в реестре СИ - 1426588
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственный центр «СУБРА»
Страна - РОССИЯ
Населенный пункт - 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1432 от 2015.11.20 Об утверждении эталонов единиц величин
№1852 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1852 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Твердомеры универсальные (SUBRAMAX ТУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственный центр «СУБРА»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96278-25 29.08.2030 |
Твердомеры универсальные , SUBRAMAX ТУ Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (РОССИЯ 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Твердомеры универсальные (SUBRAMAX ТУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Твердомеры универсальные (SUBRAMAX ТУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Твердомеры универсальные SUBRAMAX ТУ имеющие возможность вывода результатов измерений на ПК имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Лист № 4
Всего листов 8
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТУ-РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
Приказ Росстандарта № 1895 от 02.08.2022 г «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»
Приказ Росстандарта № 3462 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»
Приказ Росстандарта № 1898 от 14.08.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа
ТУ 26.51.62-015-34044552-2024 «Технические условия. Твердомеры универсальные SUBRAMAX ТУ»
Правообладатель
Общество с ограниченной ответственностью научно-производственный центр «СУБРА»
(ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»)
Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д.1
Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью научно-производственный центр «СУБРА»(ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса: на статическом вдавливании индентора - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля: на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры изготавливаются по модульному принципу представляя собой стационарное средство измерений, состоящее из силовой рамы, механизма приложения нагрузки, блоков управления процессом испытаний и вывода результатов измерений.
Твердомеры выпускаются в следующих модификациях: SUBRAMAX ТУ-187,5-М, SUBRAMAX ТУ-187,5-МС, SUBRAMAX ТУ-250-МС, SUBRAMAX ТУ-187,5-АС, SUBRAMAX ТУ-250-АС, SUBRAMAX ТУ-187,5-АС-ПК, SUBRAMAX ТУ-250-АС-ПК, одинаковых по принципу действия и отличающихся степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, цветовым исполнением. Количество модификаций - 7.
Структура условного обозначения твердомеров универсальные SUBRAMAX ТУ-Х-АВ-С, где
SUBRAMAX ТУ - твердомер универсальный.
X - максимальная испытательная нагрузка: (187,5; 250) кгс.
А - степень автоматизации процесса:
А - автоматический;
М - полуавтоматический;
В - вид отсчетного устройства
C - сенсорный экран;
без обозначения - аналоговое индикаторное устройство;
С - возможность подключения вспомогательных устройств:
ПК - персональный компьютер;
без обозначения - сервисная функция отсутствует.
На силовой раме твердомера с лицевой стороны при помощи заклепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.
Общий вид твердомеров представлен на Рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.
место установки маркировочной таблички

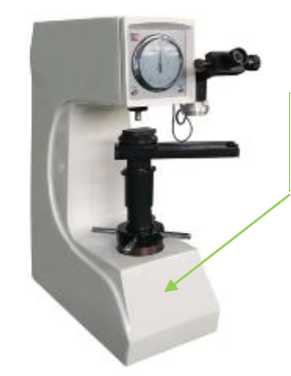

Рисунок 1 - Твердомер
SUBRAMAX ТУ-187,5-М

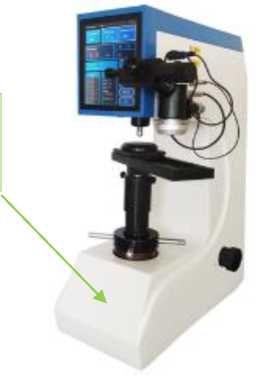

Рисунок 2 - Твердомер
SUBRAMAX ТУ-187,5/250-МС

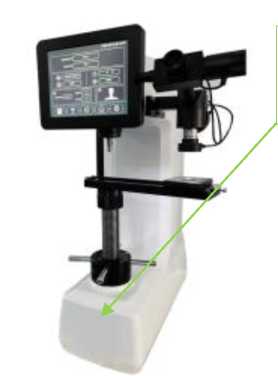

Рисунок 3 - Твердомер
SUBRAMAX ТУ-187,5/250-АС
место установки маркировочной таблички

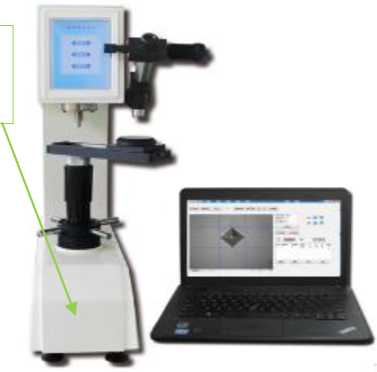

Рисунок 4 - Твердомер
SUBRAMAX ТУ-187,5/250-АС-ПК
Твердомер универсальный SUBRAMAX ТУ
ТУ 26.51.62-015-34044552-2024
ЗАВ. №
ВЫПУСК
месяц 202 год
ООО НОЦ «СУБРА» РОССИЯ г Нефтекамск .7 1347831 3-65-48 8 800 550 88 46 (йеспа) wwwsubra/naxru nfo©subromax ru
Рисунок 5 - Образец маркировочной таблички.
Таблица 7 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер универсальный |
SUBRAMAX ТУ-X-AB-C |
1 шт. |
|
Индентор с алмазной пирамидой |
- |
1 шт.* |
|
Индентор с алмазным конусом |
- |
1 шт.* |
|
Индентор 0 1,588 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 2,5 мм |
стальной/твердосплавный* |
1 шт.* |
|
Индентор 0 5 мм |
стальной/твердосплавный* |
1 шт.* |
|
Меры твердости |
- |
1 компл.* |
|
ПК с ПО |
- |
1 шт.** |
|
Руководство по эксплуатации |
SUBRAMAX ТУ-РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТУ-ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
Таблица 2 - Шкалы твердости, реализованные в твердомерах
|
Модификация твердомера SUBRAMAX ТУ- |
Шкалы твердости Виккерса |
Шкалы твердости Бринелля |
Шкалы твердости Роквелла |
|
187,5-М |
HV30 |
НВ(№) 2,5/31,25 | |
|
HV100 |
НВ(№) 2,5/62,5 НВ(№) 2,5/187,5 | ||
|
187,5-МС |
HV30 |
НВ(№) 2,5/31,25 | |
|
HV100 |
НВ(№) 2,5/62,5 НВ(№) 2,5/187,5 | ||
|
250-МС |
HV2 |
НВ(№) 2,5/15,62,5 | |
|
HV5 |
НВ(№) 2,5/31,25 | ||
|
HV10 |
НВ(№) 2,5/62,5 | ||
|
HV20 |
НВ(№) 2,5/187,5 | ||
|
HV30 |
НВ(№) 5/62,5 | ||
|
HV50 |
I IB(W) 5/125 | ||
|
HV100 |
Rb(w) 5/250 | ||
|
187,5-АС |
HV5 |
НВ(№) 2,5/15,625 | |
|
HV10 |
НВ(№) 2,5/31,25 | ||
|
HV20 |
НВ(№) 2,5/62,5 | ||
|
HV30 |
НВ(№) 2,5/187,5 | ||
|
HV50 |
НВ(№) 5/62,5 | ||
|
HV100 |
НВ(А) 5/125 |
HRA | |
|
250-АС |
HV2 |
НВ(№) 2,5/15,62,5 |
HRB |
|
HV5 |
НВ(№) 2,5/31,25 |
HRC | |
|
HV10 |
НВ(№) 2,5/62,5 | ||
|
HV20 |
НВ(№) 2,5/187,5 | ||
|
HV30 |
НВ(№) 5/62,5 | ||
|
HV50 |
НВ(А) 5/125 | ||
|
HV100 |
Rb(w) 5/250 | ||
|
187,5-АС-ПК |
HV5 |
НВ(№) 2,5/15,625 | |
|
HV10 |
НВ(№) 2,5/31,25 | ||
|
HV20 |
НВ(№) 2,5/62,5 | ||
|
HV30 |
НВ(№) 2,5/187,5 | ||
|
HV50 |
НВ(№) 5/62,5 | ||
|
HV100 |
НВ(А) 5/125 | ||
|
250-АС-ПК |
HV2 |
НВ(№) 2,5/15,62,5 | |
|
HV5 |
НВ(№) 2,5/31,25 | ||
|
HV10 |
НВ(№) 2,5/62,5 | ||
|
HV20 |
НВ(№) 2,5/187,5 | ||
|
HV30 |
НВ(№) 5/62,5 | ||
|
HV50 |
НВ(А) 5/125 | ||
|
HV100 |
Rb(w) 5/250 |
Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений чисел твёрдости, HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости (размах показаний), HV, (±) | |||||
|
HV2 |
5,0 |
7,0 |
18,0 |
24,0 |
52,0 |
|
HV5 |
5,0 |
7,0 |
18,0 |
24,0 |
52,0 |
|
HV10 |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
|
HV20 |
6,0 |
7,0 |
18,0 |
24,0 |
39,0 |
|
HV30 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
|
HV50 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
|
HV100 |
5,0 |
6,0 |
14,0 |
16,0 |
26,0 |
Таблица 4 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Роквелла
|
Наименование характеристики |
Значение |
|
Диапазоны измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла (размах показаний) от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
±1,2 (0,8) ±3,0 (1,2) ±2,0 (1,2) ±2,0 (0,8) ±1,5 (0,8) ±1,0 (0,8) |
Таблица 5 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Бринелля
|
Шкала твердости Бринелля |
K= P/D2 |
Диапазон измерений чисел твердости, HB(W) | ||||||||||
|
от 8 до 16 включ. |
св. 16 до 32 включ. |
св. 32 до 50 включ. |
св. 50 до 75 включ. |
св. 75 до 100 включ. |
св. 100 до 125 включ. |
св. 125 до 250 включ. |
св. 250 до 350 включ. |
св. 350 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | ||
|
Пределы допускаемой абсолютной погрешности твердоме |
эа (размах), HB(W) | |||||||||||
|
HB(W) 2,5/15,625 |
2,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- |
|
HB(W) 5/62,5 |
2,8 |
2,8 |
2,8 |
- |
- |
- |
- |
- |
- |
- |
- | |
|
HB(W) 2,5/31,25 |
5 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- |
|
Hb(w) 5/125 |
- |
2,8 |
2,8 |
4,2 |
7 |
- |
- |
- |
- |
- |
- | |
|
HB(W) 2,5/62,5 |
10 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- |
|
Hb(w) 5/250 |
- |
- |
2,8 |
4,2 |
7 |
7 |
10,5 |
- |
- |
- |
- | |
|
Hb(w) 2,5/187,5 |
30 |
- |
- |
- |
- |
- |
7 |
10,5 |
14,7 |
18,9 |
23,1 |
27,3 |
Таблица 6 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Модификация твердомера SUBRAMAX ТУ- |
187,5-М |
187,5-МС |
250-МС |
187,5-АС |
250-АС |
187,5- АС-ПК |
250-АС-ПК |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 180 | ||||||
|
Испытательные нагрузки по шкалам Виккерса, Н (кгс) | |||||||
|
19,61 (2,0) |
- |
- |
+ |
- |
+ |
- |
+ |
|
49,03 (5,0) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
98,07 (10,0) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
196,1 (20,0) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
294,2 (30,0) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
490,3 (50,0) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
980,7 (100) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Испытательные нагрузки по шкалам Роквелла, Н (кгс) |
588,4 (60); 980,7 (100); 1471(150) | ||||||
|
Предварительная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) | ||||||
|
Испытательные нагрузки по шкалам Бринелля, Н (кгс) | |||||||
|
153,2 (15,625) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
306,5 (31,25) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
612,9 (62,5) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
1226 (125) |
- |
- |
+ |
+ |
+ |
+ |
+ |
|
1839(187,5) |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
2452 (250) |
- |
- |
+ |
- |
+ |
- |
+ |
|
Габаритные размеры твердомера: длина, мм, не более ширина, мм, не более высота, мм, не более |
800 400 1000 | ||||||
|
Параметры электрического питания от сети переменного тока, В |
220 ± 22 | ||||||
|
Масса твердомера, кг, не более |
100 | ||||||
|
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, атмосферное давление, кПа |
от +18 до +28 до 80 от 84 до 106,7 | ||||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 | ||||||
