Номер по Госреестру СИ: 96282-25
96282-25 Измерители облачности
(СД-02-2006)
Назначение средства измерений:
Измерители облачности СД-02-2006 (измерители) предназначены для автоматических измерений высоты нижней границы облаков (ВНГО).
Внешний вид.
Измерители облачности
Рисунок № 1
Внешний вид.
Измерители облачности
Рисунок № 2
Общие сведения
Дата публикации - 04.09.2025
Срок свидетельства - 29.08.2030
Номер записи - 66a48620-13ef-d071-6d14-bc2f6943fc26
ID в реестре СИ - 1426584
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество «ПЕЛЕНГ»
Страна - БЕЛАРУСЬ
Населенный пункт - 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1852 от 2025.08.29 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1852 от 2025.08.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители облачности (СД-02-2006)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество «ПЕЛЕНГ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96282-25 29.08.2030 |
Измерители облачности, СД-02-2006 Открытое акционерное общество «ПЕЛЕНГ» (БЕЛАРУСЬ 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25) |
ОТ МП |
1 год |
|
97591-26 03.02.2031 |
Нефелометры, WS-75 Открытое акционерное общество «ПЕЛЕНГ» (БЕЛАРУСЬ 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25) |
ОТ МП |
1 год |
|
84590-26 28.03.2029 |
Измерители яркости фона, Пеленг СЛ-02 Открытое акционерное общество «ПЕЛЕНГ» (БЕЛАРУСЬ 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Измерители облачности (СД-02-2006)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители облачности (СД-02-2006)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители имеют автономное и встроенное программное обеспечение (ПО).
Автономное ПО предназначено для обработки профиля обратного рассеяния, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты автономного программного обеспечения «средний» в соответствии с Рекомендацией 50.2.077-2014.
Встроенное ПО предназначено для обеспечения управления и проведения измерений, а также формирует сообщения в коде ASCII. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Встроенное ПО |
Автономное ПО |
|
SD-02 |
«INGO» | |
|
(1530.100230519.6272-01) | ||
|
Номер версии (идентификационный номер) ПО |
3хх* |
1.1.х.х* |
|
* Обозначение «х» не относится к метрологически значимой части ПО | ||
Знак утверждения типа
Знак утверждения типананосится типографским методом на титульный лист документа 6272.00.00.000 РЭ «Измерители облачности СД-02-2006. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3, подраздел 3.4 «Техническое освидетельствование», Руководства по эксплуатации 6272.00.00.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ ВY 100230519.191-2010 «Измерители облачности СД-02-2006. Технические условия»
ПравообладательОткрытое акционерное общество «ПЕЛЕНГ»
(ОАО «ПЕЛЕНГ»)
Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Телефон: +375 17 389 11 00, факс +375 17 389 11 24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Изготовитель
Открытое акционерное общество «ПЕЛЕНГ»(ОАО «ПЕЛЕНГ»)
Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Телефон: +375 17 389 11 00, факс +375 17 389 11 24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
«ВсероссийскийФедеральное государственное унитарное предприятие научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Открытое акционерное общество «ПЕЛЕНГ»(ОАО «ПЕЛЕНГ»)
Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Телефон: +375 17 389 11 00, факс +375 17 389 11 24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Принцип действия основан на измерении времени прохождения импульсом оптического излучения расстояния до нижней границы облака и обратно, с последующим вычислением высоты облаков.
Измерители состоят из кожуха в сборе, блока измерительного (БИ), основания и колонки. БИ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором. В конструкции кожуха в сборе предусмотрена защита от птиц.
Излучаемый свет на своем пути отражается от различных сред, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (эхо-сигнал). Полученный эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным в микропроцессоре на плате управления в БИ, и передается на внешние принимающие устройства по выходным интерфейсам RS-485 и/или V.23. При этом выделяется до трех слоев облачности (при их наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.
Измерители имеют функцию автоматического определения количества облачности. Количество облаков определяется в октантах и баллах по шкале ВМО независимо от времени суток.
Измерители работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. Сообщения о проведенных измерениях передаются автоматически или по запросу.
Нанесение знака поверки на измерители не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится на бирку корпуса измерителей.
Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки.
Общий вид измерителей с указанием составных частей представлен на рисунке 1. Место расположения замков и место нанесения заводского номера на корпус измерителей представлены на рисунке 1. Общий вид бирки измерителей представлен на рисунке 2.

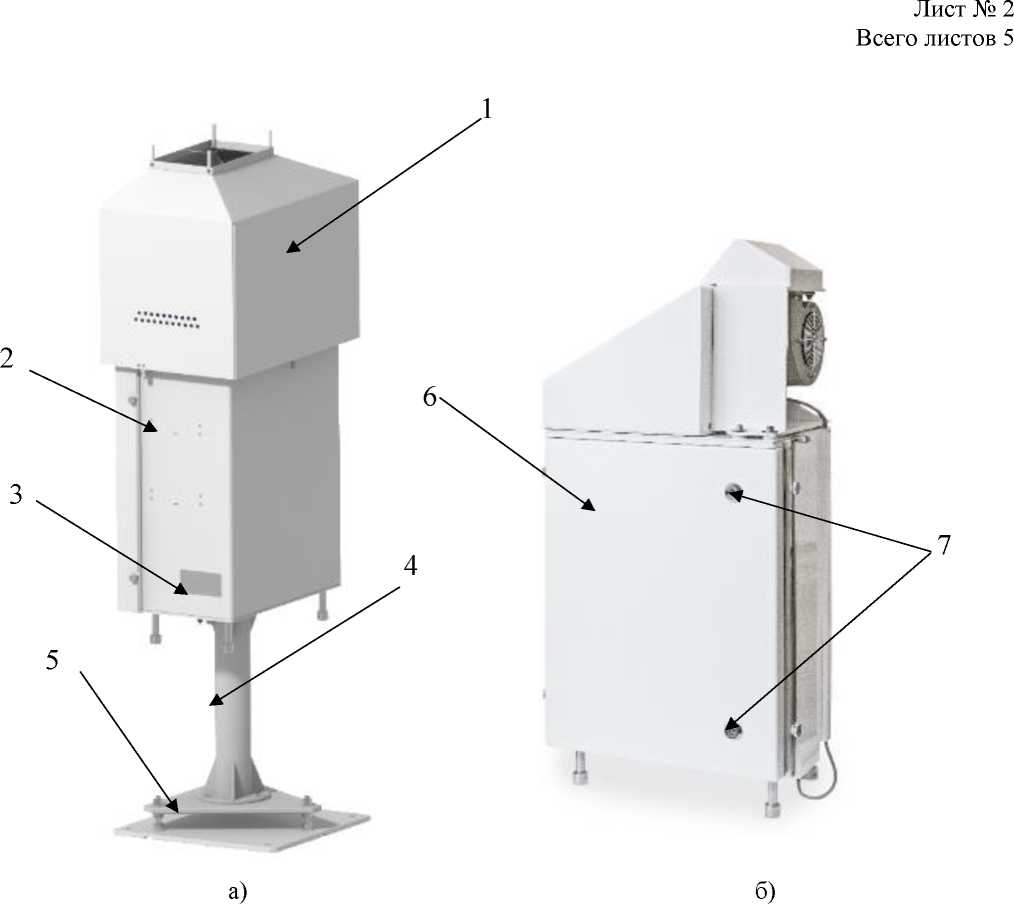

а) с кожухом; б) без кожуха, стойки и основания 1 - кожух в сборе; 2 - БИ;
3 - место нанесения заводского номера;
4 - колонка; 5 - основание; 6 - дверь корпуса; 7 - замки на двери корпуса
Рисунок 1 - Общий вид измерителей облачности СД-02-2006 с указанием составных частей, а также с указанием места нанесения заводского номера и места расположения замков

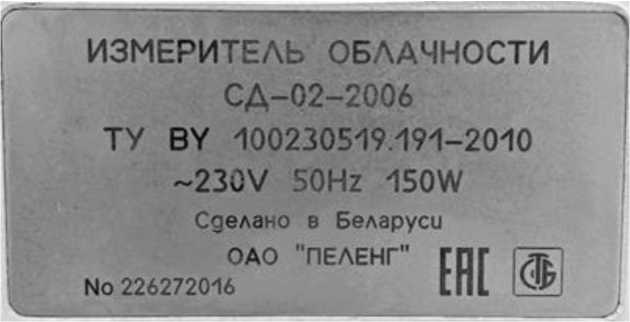

Рисунок 2 - Бирка измерителей облачности СД-02-2006
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений ВНГО, м |
от 10 до 8000 |
|
Пределы допускаемой погрешности измерений ВНГО: | |
|
-абсолютной, м, в диапазоне измерений от 10 до 100 м включ.; |
±5 |
|
-относительной, %, в диапазоне измерений св. 100 до 8000 м |
±2 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Длительность одного цикла измерений, с, не более |
15 |
|
Периодичность одного цикла измерений |
от 15 с до 24 ч |
|
Номинальное напряжение питания сети переменного тока, |
от 207 до 253 |
|
с номинальной частотой 50 Гц, В | |
|
Потребляемая мощность, Вт, не более |
150 |
|
Габаритные размеры, мм, не более: | |
|
-длина |
1400 |
|
-ширина |
530 |
|
-высота |
340 |
|
Масса, кг, не более |
80 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от -60 до +65 |
|
-относительная влажность воздуха, % |
до 100 |
|
Степень защиты, обеспечиваемая оболочкой | |
|
по ГОСТ 14254-2015 |
IP66 |
|
Интерфейсы связи |
RS-485, V.23 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
