Принцип действия комплекса заключается в преобразовании входных электрических сигналов от преобразователя массового расхода измеряемой среды, температуры, давления, плотности, объемной доли воды, не входящих в состав комплекса, посредством гальванического преобразования сигналов, дальнейшем аналогово-цифровом преобразовании сигналов в цифровой код и передаче цифрового кода в центральный процессор для обработки цифрового кода, с последующим вычислением в комплексе значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины и вычислений значений расхода и массы нестабильного газового конденсата прямым методом динамических измерений согласно СТО Газпром 5.9-2007. Счёт импульсов осуществляется по принципу подсчета переходов от значения логического «0» в логическую «1». Ведение текущего календаря и текущего времени и хранение шкалы времени обеспечивается встроенными энергонезависимыми часами реального времени и могут быть прочитаны посредством программного обеспечения на автоматизированном рабочем месте (далее по тексту - АРМ) оператора.

К комплексу данного типа относится комплекс программно-технических средств измерений расхода и массы нестабильного конденсата (УИНК), поступающего с УКПГ-16-ГПЗ с заводским номером 001.

Комплекс состоит из трех АРМ оператора на базе персонального компьютера, панели отображения информации и оборудования, размещенного в шкафу.

Монтаж и наладка комплекса осуществляется непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Состав комплекса и идентификационные данные оборудования в составе комплекса указываются в формуляре. КПТС включает в себя:

• - три АРМ оператора;

• - панель отображения информации;

• - шкаф «Шкаф измерительной системы №2»:

• - блок обработки информации (далее по тексту - БОИ) на базе ПЛК TREI-5B-05;

• - один контроллер измерительный Суперфлоу-31 (далее по тексту - ИВК) с модулями RTU-5;

• - восемь одноканальных барьеров искрозащиты KFD2-STC5-Ex1.2O (для подключения аналоговых сигналов);

• - система питания постоянного тока, включающая источник питания UNO2-PS/1AC/24DC/240W, преобразующий напряжение питания переменного тока комплекса в 24 В постоянного тока, блок распределения питания постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).

Измерительные каналы силы постоянного электрического тока, формируются на базе следующих компонентов:

• - клеммных колодок, обеспечивающих подключение внешних линий связи к барьерам искрозащиты KFD2-STC5-Ex1.2O;

• - барьеров искрозащиты KFD2-STC5-Ex1.2O, осуществляющих гальваническую развязку и передачу входного сигнала силы постоянного электрического тока по линиям связи к многоканальным модулям аналоговых входов RTU5;

• - каналов контроллера измерительного Суперфлоу-31 с модулями аналоговых входов RTU-5 осуществляющих прием и преобразование посредством АЦП входных электрических сигналов;

• - БОИ, осуществляющего обработку измерительной информации, полученной от контроллера Суперфлоу-31, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, отображения результатов измерений на АРМ оператора.

Измерительные каналы частоты и счета импульсов при подключениях к модулям частотных входов RTU5 формируются на базе следующих компонентов:

• - клеммных колодок, обеспечивающих подключение внешних линий связи к многоканальным модулям частотных входов RTU5;

• - каналов контроллера измерительного Суперфлоу-31 с модулями частотных входов RTU-5 осуществляющих прием и счет импульсов входных электрических сигналов;

ИВК выполняет измерения на одной измерительной линии, обработку результатов измерений, с последующей передачей результатов вычислений расхода и массы конденсата в БОИ и отображения результатов измерений на АРМ оператора

Схема измерительных каналов КПТС представлена на рисунке 1.

Заводской номер комплекса, идентифицирующий экземпляр средства измерений, в виде обозначения, состоящего из арабских цифр, наносится методом шелкографии на маркировочную табличку, закрепленную на передней двери шкафа в верхнем правом углу.

Нанесение знака поверки на комплекс не предусмотрено.

Пломбирование комплекса не предусмотрено. Предусмотрено закрытие дверей шкафа на запорные устройства. Предусмотрена сигнализация открытия дверей на АРМ. Ограничению доступа к портам USB обеспечено наличием пломбирующих стикеров.

Вид шкафа комплекса представлен на рисунке 2.

Вид шкафа комплекса с указанием места нанесения маркировочной таблички представлен на рисунке 2.

Вид маркировочной таблички с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 3.

УКПГ-16

сокр зшяппг:

степень взрывозащиты «Искробезопасная цепь»

Автоматизированное рабочее место Комплекс программно-технических средств

Перечень

Exi

АРМ кгггс

АРМ (3 шт.)

кггтс

Контроллер Суперфлоу-31

Подключение

Подключение

частотных

сигналов

Пан ель отображения информации

импульсных сигналов от СРМ

Подключение сигналов 4..20 мА

__I__

Модуль аналоговых входов RTU5 -------Г

Sj |

----т;------

т-=

_т__ Модуль частотных входовКГиЗ “I----

I.

1 . II

Сетевой

I коммутатор . J ,

Блок обработки информации на базе ПЛ К TREI-SB-03

;

Граница зоны оборудования Kill С

Условные обозначения:

А Интерфейс Industrial Ethernet, протокол TCP ДР ___А___ Интерфейс RS232/43 5 протокол Modbus B.TU

------- Аналоговый сигна.т'Часточно-импульсный сигнал

Барьер искрозашиты

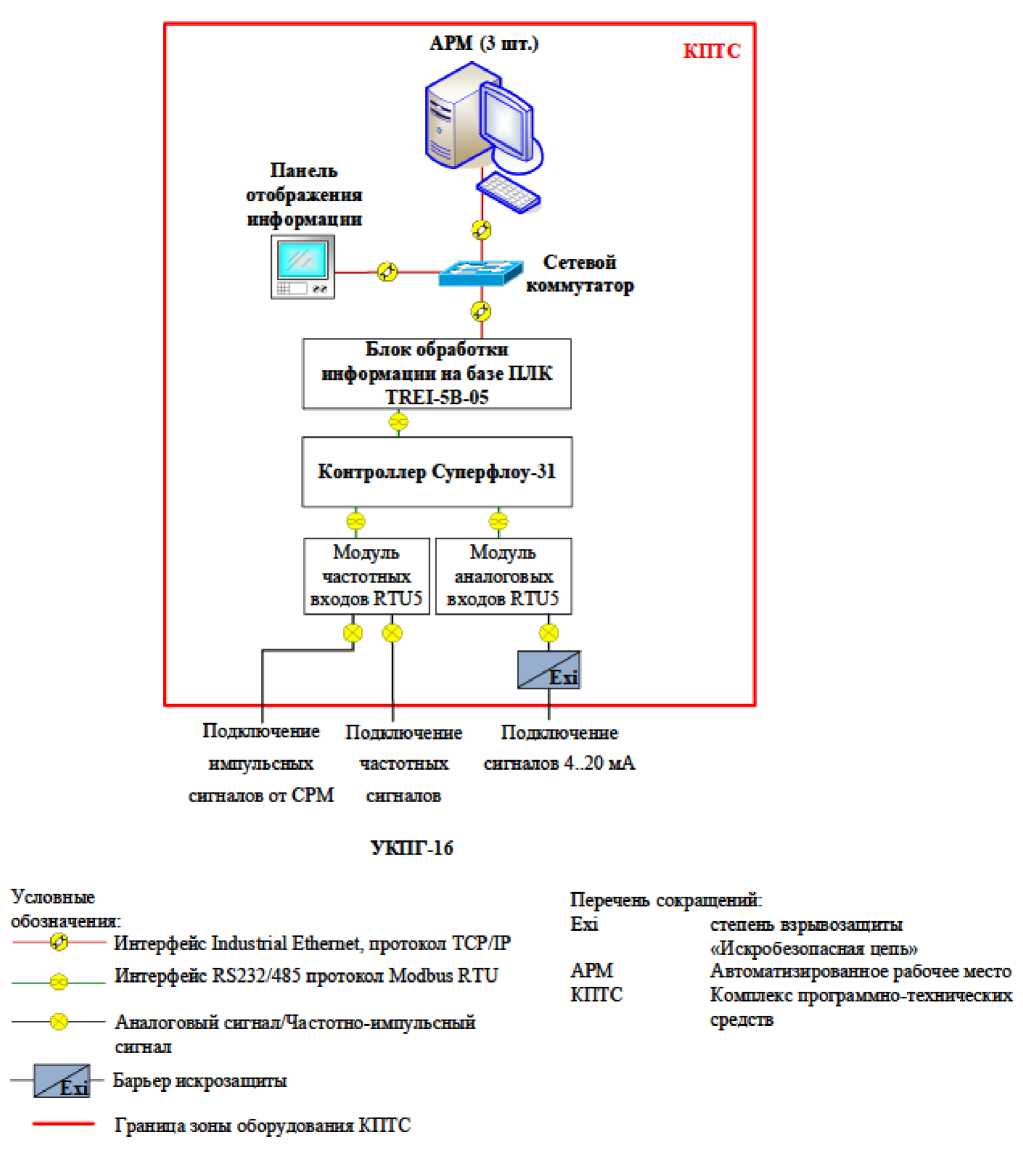

Рисунок 1 - Схема измерительных каналов КПТС

Место нанесения маркировочной таблички

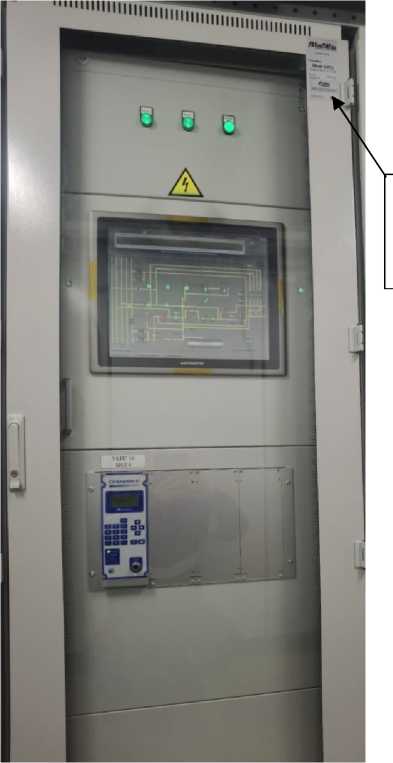

Рисунок 2 - Вид шкафа комплекса с указанием места нанесения маркировочной таблички

Рисунок 3 - Вид маркировочной таблички с указанием места нанесения заводского номера и знака утверждения типа

Таблица 7 -

Таблица 4 - Метрологические характеристики

Таблицы 5 - Технические характеристики

Таблица 6 - Показатели надежности
