Номер по Госреестру СИ: 96704-25
96704-25 Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1)
()
Назначение средства измерений:
Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1) (далее - СИКНК) предназначена для автоматизированных измерений массы и показателей качества конденсата газового нестабильного (далее - КГН) косвенным методом динамических измерений.
Внешний вид.
Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1)
Рисунок № 1
Общие сведения
Дата публикации - 24.10.2025
Срок свидетельства -
Номер записи - c48631ef-b326-4677-a6fe-0567a5eeec2c
ID в реестре СИ - 1427136
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Публичное акционерное общество «Газпром автоматизация»
Страна - РОССИЯ
Населенный пункт - 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные выемки, д. 3
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2264 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1) ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество «Газпром автоматизация»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95992-25 |
Комплекс программно-технических средств измерений расхода и массы нестабильного конденсата (УИНК), поступающего с УКПГ-16-ГПЗ, Публичное акционерное общество «Газпром автоматизация» (РОССИЯ 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные выемки, д. 3) |
ОТ МП |
4 года |
|
95971-25 |
Комплекс программно-технических средств измерений расхода и массы нестабильного конденсата (УИНК), поступающего с УКПГ-8-ГПЗ, УКПГ-9-ГПЗ и с УКПГ-14,15-ГПЗ, Публичное акционерное общество «Газпром автоматизация» (РОССИЯ 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные выемки, д. 3) |
ОТ МП |
4 года |
|
96704-25 |
Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1), Публичное акционерное общество «Газпром автоматизация» (РОССИЯ 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные выемки, д. 3) |
ОТ МП |
1 год |
|
96701-25 |
Система измерений количества и показателей качества стабильного конденсата (СИКСК, поз. 12.1), Публичное акционерное общество «Газпром автоматизация» (РОССИЯ 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные выемки, д. 3) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1) ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1) ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКНК.
ПО СИКНК реализовано в контроллерах и блоках обработки информации (БОИ), сведения о которых приведены в таблицах 2, 3. ПО контроллеров и БОИ настроено для работы и испытано при испытаниях СИКНК в целях утверждения типа.
Метрологические характеристики СИКНК указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО БОИ (сервисная панель 5.1)
|
Идентификационные данные (признаки) |
Значение |
|
БОИ (сервисная панель) | |
|
Модуль КМ |
[Х |
|
Идентификационное наименование ПО |
‘PrvReport51 KMH' |
|
Номер версии (идентификационный номер ПО) |
1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
385ACF72-25A58D37-DC10D41F-F11F74BF |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Модуль поверки, Этап № 1 | |
|
Идентификационное наименование ПО |
‘PrvReport51 stg1' |
|
Номер версии (идентификационный номер ПО) |
1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
716DFD81-6800485F-55C97F9F-9292AC5B |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Модуль поверки, Этап № 2 | |
|
Идентификационное наименование ПО |
‘PrvReport51 stg2' |
|
Номер версии (идентификационный номер ПО) |
1.00 |
|
Цифровой идентификатор ПО (контрольная |
EC2AA1AC-9AB86734-06A3A46D- |
|
сумма исполняемого кода) |
6B688210 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Протокол поверки | |
|
Идентификационное наименование ПО |
‘PrvReport51’ |
|
Номер версии (идентификационный номер ПО) |
1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
771828E5 -79280A3F-AF0E5F87-D3B434F4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Модуль КМХ плотномеров | |
|
Идентификационное наименование ПО |
‘PrvReport51 ADT' |
|
Номер версии (идентификационный номер ПО) |
1.00 |
|
Цифровой идентификатор ПО (контрольная |
5DEB3917-E38ACCB2-DEC20BF7- |
|
сумма исполняемого кода) |
FA28FAF8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Таблица 3 - Идентификационные данные ПО контроллеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SF31A |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
A741 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации СИКНК печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Расход и масса конденсата газового нестабильного. Методика измерений количества и показателей качества конденсата газового нестабильного на входе УСК (УИКНК 5.1)» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.39430).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.8.2, пп. 6.8.2.4);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Завод по подготовке конденсата к транспорту (ЗПКТ) - филиал Общества с ограниченной ответственностью «Газпром переработка»
(ЗПКТ - филиал ООО «Газпром переработка»)
ИНН 1102054991
Юридический адрес: 194044, г. Санкт-Петербург, ул. Смолячкова, д. 6, к. 1, стр. 1, офис 901
Телефон: (3494) 92-82-00; факс: (3494) 23-23-36
E-mail: zpkt@zpkt.gpp.gazprom.ru
Изготовитель
Публичное акционерное общество «Газпром автоматизация»
(ПАО «Газпром автоматизация»)
ИНН 7704028125
Адрес: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Кирпичные Выемки, д. 3, помещ. VI, ком. 21
Телефон: +7(499)580-41-40; Факс: +7(499)580-41-36
E-mail: gazauto@gazprom-auto.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, Россия, г. Санкт-Петербург, проспект Московский, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон (факс): +7 (843) 272-70-62 (+7 (843) 272-00-32)
E-mail: office@vniir.org
Правообладатель
Завод по подготовке конденсата к транспорту (ЗПКТ) - филиал Общества с ограниченной ответственностью «Газпром переработка»
(ЗПКТ - филиал ООО «Газпром переработка»)
ИНН 1102054991
Юридический адрес: 194044, г. Санкт-Петербург, ул. Смолячкова, д. 6, к. 1, стр. 1, офис 901
Телефон: (3494) 92-82-00; факс: (3494) 23-23-36
E-mail: zpkt@zpkt.gpp.gazprom.ru
Принцип действия СИКНК основан на использовании косвенного метода динамических измерений массы КГН с применением ультразвуковых расходомеров и преобразователей плотности. Выходные электрические сигналы ультразвуковых расходомеров, преобразователей температуры, давления и плотности поступают на соответствующие входы контроллера измерительно-вычислительного, который преобразует их и вычисляет массу КГН по реализованному в нем алгоритму.
СИКНК представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНК осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНК и эксплуатационными документами на ее компоненты.
Конструктивно СИКНК состоит из следующих основных частей:
-
- блок измерительных линий, состоящий из одной рабочей и одной резервной измерительных линий;
-
- блок контроля качества (далее - БКК);
-
- блок рабочего эталона расхода;
-
- блок поверочной установки;
-
- система сбора, обработки информации и управления.
Основные измерительные компоненты из состава СИКНК, участвующие в измерениях массы КГН, приведены в таблице 1. Часть измерительных компонентов формируют измерительные каналы (ИК) СИКНК, приведенные в таблице 4.
Таблица 1 - Состав СИКНК
|
Наименование измерительного компонента |
Регистрационный номер* |
|
Расходомеры ультразвуковые LEFM 280Ci (далее -УПР) |
61332-15 |
|
Датчики давления Метран-150 моделей 150TG и 150CD |
32854-13 |
|
Преобразователи температуры программируемые ТСПУ 031 модели ТСПУ 031/ХТ |
46611-16 |
|
Влагомеры поточные ВСН-АТ |
62863-15 |
|
Преобразователи плотности и расхода CDM модификации CDM100P |
63515-16 |
|
Преобразователь расхода вихревой ЭМИС-ВИХРЬ 200 (ЭВ-200) |
42775-14 |
|
Контроллеры «Суперфлоу-31» (далее - контроллеры) |
65908-16 |
|
Комплексы измерительно-вычислительные и управляющие STARDOM |
27611-14 |
|
*В Федеральном информационном фонде по обеспечению единства измерений. | |
В состав СИКНК входят показывающие средства измерений температуры и давления утвержденных типов.
Все измерительные компоненты и оборудование СИКНК размещены в отапливаемых помещениях.
Заводской номер СИКНК в цифровом формате (№ 5.1) нанесен печатным способом на табличку, размещенную на входной двери здания СИКНК.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений УПР, в местах, указанных на рисунке 1, устанавливаются свинцовые (пластмассовые) пломбы, несущие на себе знак поверки (оттиск клейма поверителя), нанесенный методом давления.

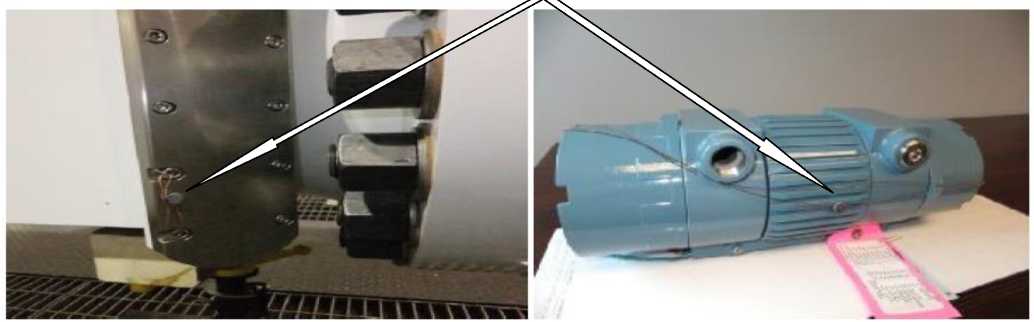

Места установки пломб
а) блок первичного акустического б) трансмиттер УПР
преобразователя на корпусе УПР
Рисунок 1 - Схема пломбировки УПР
Таблица 7 - Комплектность СИКНК
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества конденсата газового нестабильного на входе УСК (СИКНК, поз. 5.1) |
- |
1 шт. |
|
Руководство по эксплуатации |
00159093.422200.1626.5.1.00.00.000 РЭ |
1 экз. |
|
Паспорт |
1 экз. |
Метрологические и основные технические характеристики СИКНК приведены в таблицах 4-6.
Таблица 4 - Состав и основные метрологические характеристики ИК
|
Но мер ИК |
Наименован ие ИК |
Количеств о ИК (место установки) |
Состав ИК |
Диапазон измерени й1) |
Пределы допускаемой от носительной погрешности ИК | |
|
Первичный измерительный преобразовател ь |
Вторичная часть | |||||
|
1 |
Объемного расхода КГН |
1 (БИЛ2), ИЛ3) № 1) |
УПР |
Контроллер |
от 142,857 до 571,428 т/ч |
±0,15 % |
|
2 |
Объемного расхода КГН |
1 (БИЛ, ИЛ № 2) |
УПР |
±0,15 % | ||
| ||||||
Таблица 5 - Метрологические характеристики СИКНК
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода КГН, т/ч |
от 142,857 до 571,428 |
|
Пределы допускаемой относительной погрешности измерений массы КГН, % |
±0,25 |
Таблица 6 - Основные технические характеристики СИКНК
|
Наименование характеристики |
Значение |
|
Режим работы |
непрерывный |
|
Измеряемая среда |
КГН по СТО Газпром 5.11-2008 «Конденсат газовый нестабильный. Общие технические условия» |
|
Избыточное давление измеряемой среды, МПа: |
от 1,76 до 4,00 |
|
Температура измеряемой среды, °С |
от +20 до +40 |
|
Плотность при стандартных условиях, кг/м3 |
от 580 до 700 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Содержание свободного газа, % |
не допускается |
