ТУ 4211 -500-17113168-2024

1              2         3         4         5         6                   7

Позиция

Код

Описание

1

В соответствии с таблицей 2

Серия и исполнение

2

1

2

Количество рабочих спаев

3

И

Н

Конструкция спаев: - изолированный;

- неизолированный.

4

1

2

3

Класс допуска

5

от 20 до 3150 (до 100 000) ⁽¹⁾

Длина монтажной части, мм

6

ТВ⁽²⁾

Тропическое исполнение

Примечание:

• ⁽¹) для кабельного исполнения;

• ⁽²⁾ для обычных исполнений обозначение отсутствует.

Наименование

Обозначение

Количество

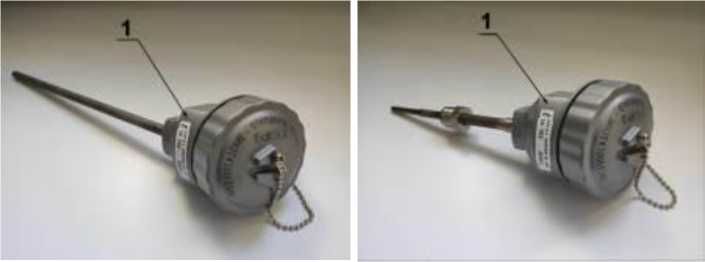

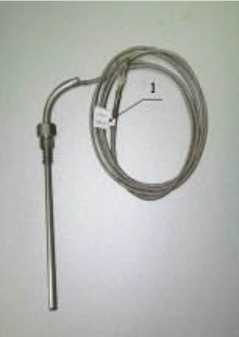

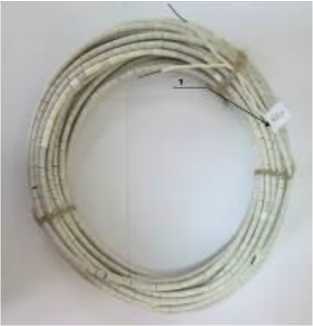

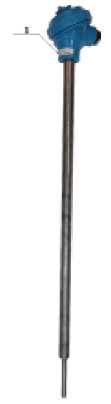

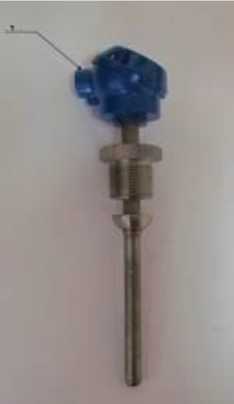

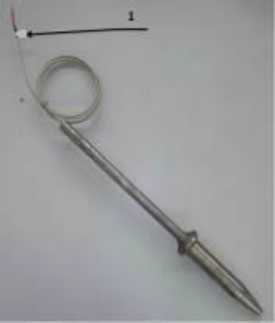

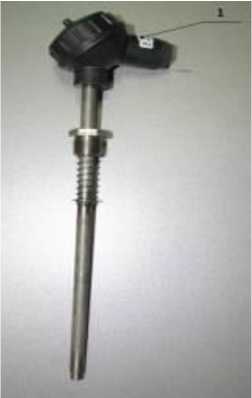

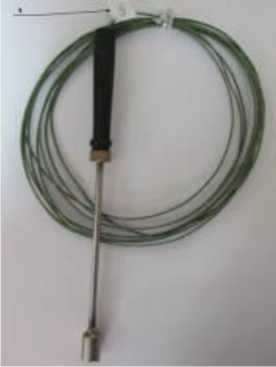

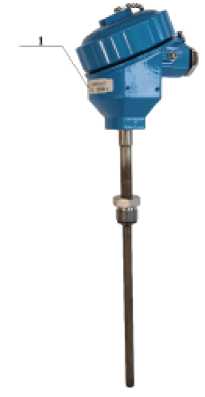

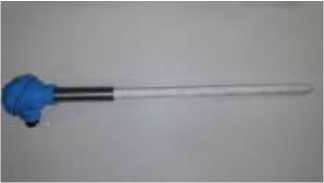

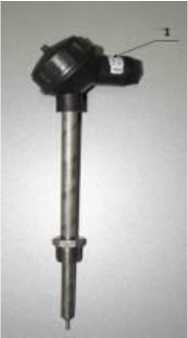

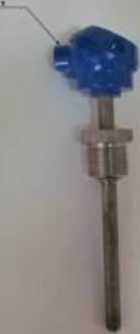

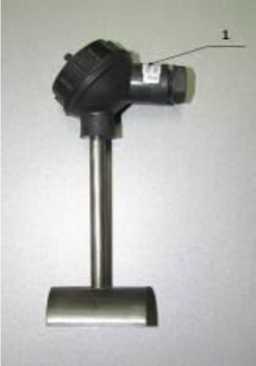

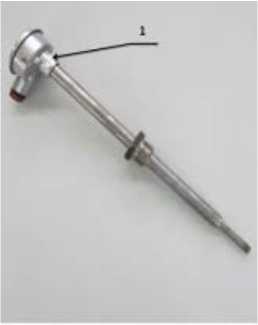

Преобразователь термоэлектрический

ТЕРМИКО⁽¹⁾

1 шт.

Паспорт (для ТП серий ТХА-1, ТХА-2, ТХА-3, ТХА-4, ТХА-5, ТХА-6, ТХА-8, ТХА-9, ТХА-11, ТХА-12, ТХА-13, ТХА-15, ТХА-18, ТХАК-50)

ЕМТК 52.ХХХХ.ХХ⁽²⁾

1 экз.

Паспорт (для ТП серий ТХК-1, ТХК-2, ТХК-3,

ТХК-4, ТХК-5, ТХК-6, ТХК-8, ТХК-9, ТХК-11,

ТХК-12, ТХК-13, ТХК-15, ТХКК-50)

ЕМТК 53.ХХХХ.ХХ⁽²⁾

1 экз.

Наименование

Обозначение

Количество

Паспорт (для ТП серий ТНН-1, ТНН-2, ТНН-3, ТНН-4, ТНН-5, ТНН-6, ТНН-8, ТНН-9, ТНН-11, ТНН-12, ТНН-13, ТНН-15, ТНН-18, ТННК-50

ЕМТК 57.ХХХХ.ХХ⁽²⁾

1 экз.

Подвижный штуцер

-

1 шт.⁽³⁾

Примечания:

• ⁽¹⁾ - обозначение исполнения ТП - в соответствии с заказом;

• ⁽²⁾ - обозначение паспорта в зависимости от серии ТП;

• ⁽³⁾ - по дополнительному заказу для ТП исполнений ТХА(ХК, НН)-1-2, ТХА(ХК, НН)-2-21(22), ТХА(ХК, НН)-6-2, ТХА(ХК, НН)-11-11(12), ТХА(ХК, НН)-12-1, ТХА(ХК, НН)-15-21(22).

Исполнение

Диапазон измерений температуры, °С

Исполнение

Диапазон измерений температуры, °С

Исполнение

Диапазон измерений температуры, °С

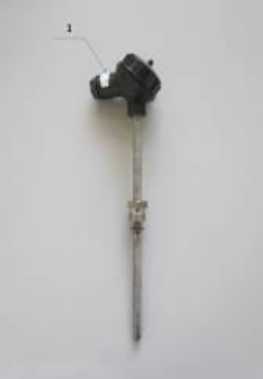

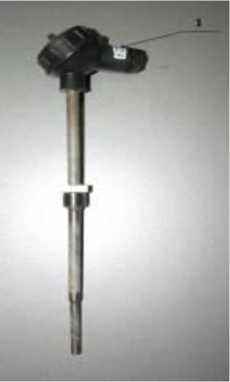

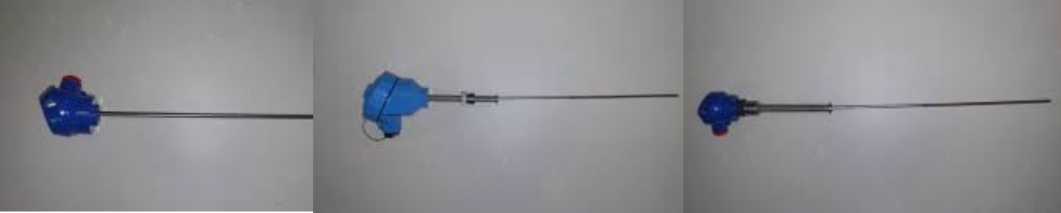

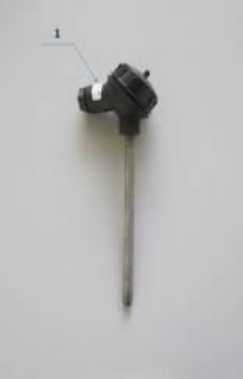

Серия ТХА-1

Серия ТХК-1

Серия ТНН-1

ТХА-1-1

от -40 до +600 от -40 до +1200

ТХК-1-1

от -40 до +600

ТНН-1-1

от -196 до +600 от -40 до +1200

ТХА-1-2

ТХК-1-2

ТНН-1-2

ТХА-1-3

ТХК-1-3

ТНН-1-3

ТХА-1-4

от -40 до +600

ТХК-1-4

ТНН-1-4

от -196 до +600

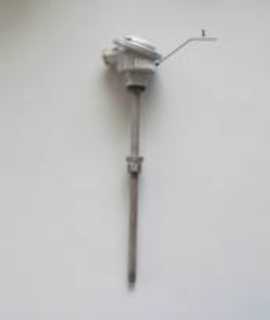

Серия ТХА-2

Серия ТХК-2

Серия ТНН-2

ТХА-2-11

от -40 до +600

ТХК-2-11

от -40 до +600

ТНН-2-11

от -40 до +600

ТХА-2-21

ТХК-2-12

ТНН-2-21

ТХА-2-31

ТХК-2-21

ТНН-2-31

ТХА-2-12

от -20 до +1000

ТХК-2-22

ТНН-2-12

от -20 до +1000

ТХА-2-22

ТХК-2-31

ТНН-2-22

ТХА-2-32

ТХК-2-32

ТНН-2-32

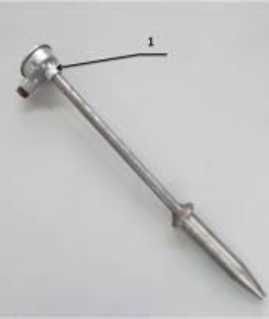

Серия ТХА-3

Серия ТХК-3

Серия ТНН-3

ТХА-3-1

от -40 до +1000

ТХК-3-1

от -40 до +600

ТНН-3-1

от -196 до +1000

ТХА-3-2

от -40 до +1000

ТХК-3-2

от -40 до +600

ТНН-3-2

от -196 до +1000

Серия ТХА-4

Серия ТХК-4

Серия ТНН-4

ТХА-4-1

от -40 до +400

ТХК-4-1

от -40 до +400

ТНН-4-1

от -40 до +400

ТХА-4-2

от -40 до +400

ТХК-4-2

от -40 до +400

ТНН-4-2

от -40 до +400

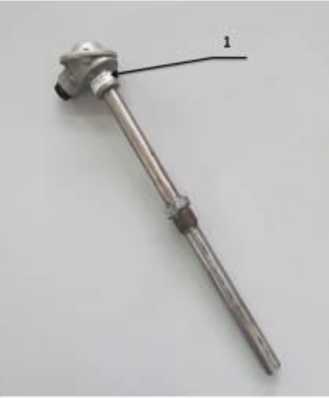

Серия ТХА-5

Серия ТХК-5

Серия ТНН-5

ТХА-5-1

от -40 до +600

ТХК-5-1

от -40 до +600

ТНН-5-1

от -40 до +600

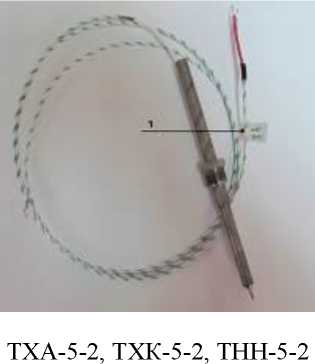

ТХА-5-2

от -40 до +600

ТХК-5-2

от -40 до +600

ТНН-5-2

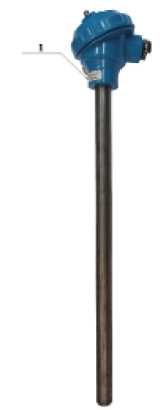

Серия ТХА-6

Серия ТХК-6

Серия ТНН-6

ТХА-6-1

от -40 до +600 от -40 до +1000

ТХК-6-1

от -40 до +600

ТНН-6-1

от -196 до +600 от -40 до +1000

ТХА-6-2

ТХК-6-2

ТНН-6-2

ТХА-6-3

ТХК-6-3

ТНН-6-3

Серия ТХА-8

Серия ТХК-8

Серия ТНН-8

ТХА-8-1

от -40 до +350

ТХК-8-1

от -40 до +350

ТНН-8-1

от -40 до +350

ТХА-8-3

от -40 до +400

ТХК-8-3

от -40 до +400

ТНН-8-3

от -40 до +400

ТХА-8-31

от -40 до +600

ТХК-8-31

от -40 до +600

ТНН-8-31

от -40 до +600

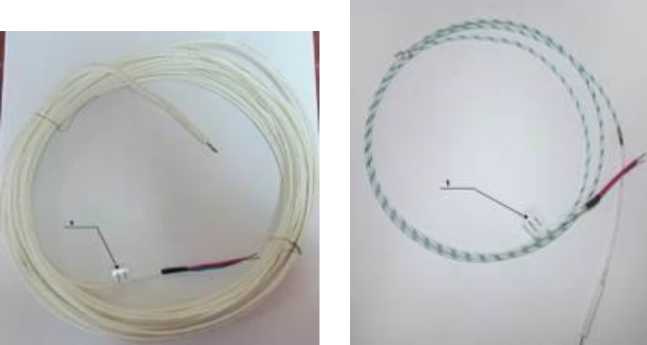

Серия ТХА-9

Серия ТХК-9

Серия ТНН-9

ТХА-9-1

от -40 до +1000

ТХК-9-1

от -40 до +600

ТНН-9-1

от -40 до +1000 от -100 до +600

ТХА-9-2

ТХК-9-2

ТНН-9-2

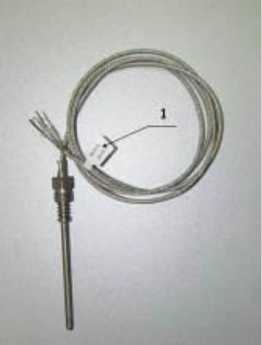

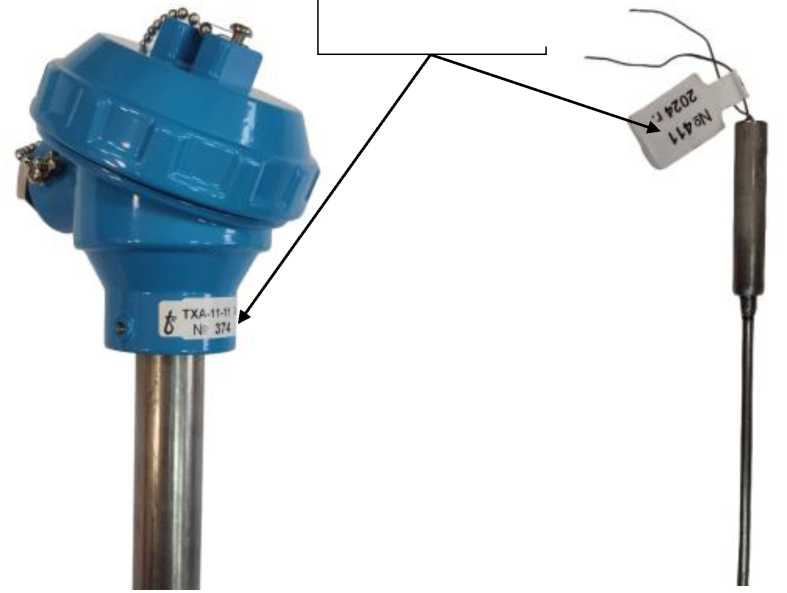

Серия ТХА-11

Серия ТХК-11

Серия ТНН-11

ТХА-11-11

от -40 до +600

ТХК-11-11

от -40 до +600

ТНН-11-11

от -100 до +600

ТХА-11-21

ТХК-11-21

ТНН-11-21

ТХА-11-12

от -40 до +600 от -40 до +1000

ТХК-11-12

ТНН-11-12

от -100 до +600 от -20 до +1000

ТХА-11-22

ТХК-11-22

ТНН-11-22

ТХА-11-31

от -40 до +600 от -40 до +800

ТХК-11-31

ТНН-11-31

от -40 до +600 от -20 до +800

ТХА-11-41

ТХК-11-41

ТНН-11-41

Серия ТХА-12

Серия ТХК-12

Серия ТНН-12

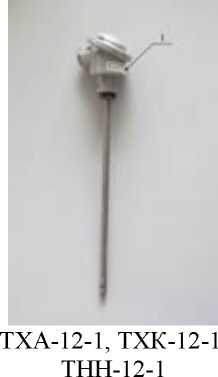

ТХА-12-1

от -40 до +600

ТХК-12-1

от -40 до +600

ТНН-12-1

от -196 до +600

Исполнение

Диапазон измерений температуры, °С

Исполнение

Диапазон измерений температуры, °С

Исполнение

Диапазон измерений температуры, °С

ТХА-12-2

от -40 до +1200

ТХК-12-2

ТНН-12-2

от -40 до +1200

Серия ТХА-13

Серия ТХК-13

Серия ТНН-13

ТХА-13-1

от -40 до +600 от -40 до +900

ТХК-13-1

от -40 до +600

ТНН-13-1

от -40 до +600 от -40 до +900

ТХА-13-2

ТХК-13-2

ТНН-13-2

Серия ТХА-15

Серия ТХК-15

Серия ТНН-15

ТХА-15-11

от -40 до +600

ТХК-15-11

от -40 до +600

ТНН-15-11

от -196 до +600

ТХА-15-21

ТХК-15-21

ТНН-15-21

ТХА-15-12

от -40 до +1000 от -40 до +1200

ТХК-15-12

ТНН-15-12

от -60 до +1000 от -40 до +1200

ТХА-15-22

ТХК-15-22

ТНН-15-22

Серия ТХА-18

-

Серия ТНН-18

ТХА-18-11

от -20 до +1000

-

-

ТНН-18-11

от -20 до +1000

ТХА-18-21

от -40 до +600

ТНН-18-21

от -40 до +600

ТХА-18-31

от -40 до +1200

ТНН-18-31

от -40 до +1200

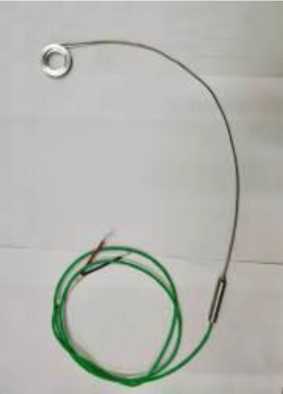

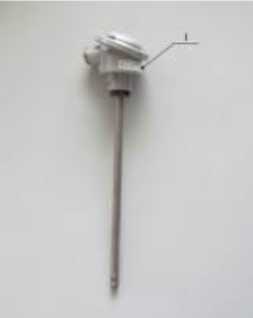

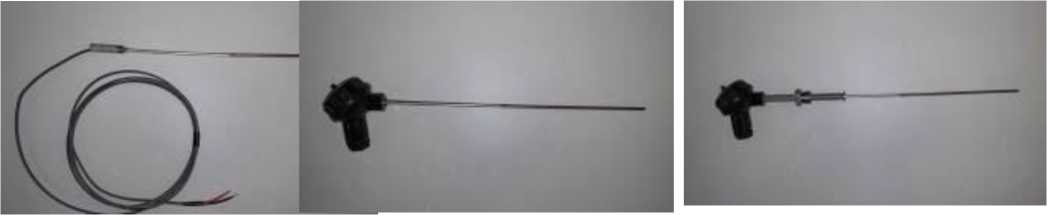

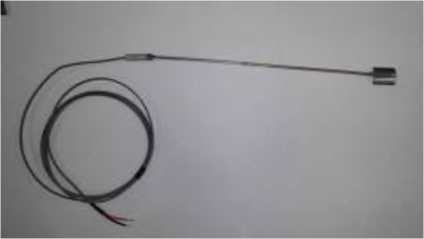

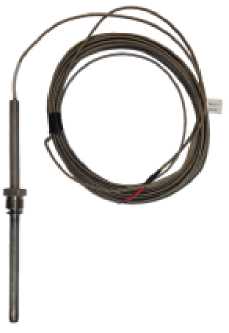

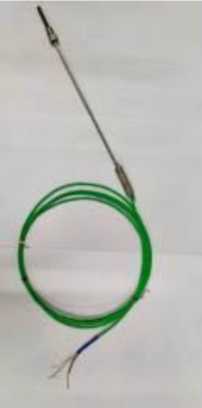

Серия ТХАК-50

Серия ТХКК-50

Серия ТННК-50

ТХАК-50.1

от -196 до +600 от -40 до +1000

ТХКК-50.1

от -196 до +600

ТННК-50.1

от -196 до +600 от -40 до +1000

ТХАК-50.2

ТХКК-50.2

ТННК-50.2

ТХАК-50.3

ТХКК-50.3

ТННК-50.3

ТХАК-50.4

ТХКК-50.4

ТННК-50.4

ТХАК-50.5

ТХКК-50.5

ТННК-50.5

ТХАК-50.6

ТХКК-50.6

ТННК-50.6

ТХАК-50.7

ТХКК-50.7

ТННК-50.7

ТХАК-50.8

ТХКК-50.8

ТННК-50.8

ТХАК-50.9

от -40 до +1000

-

-

ТННК-50.9

от -60 до +1000

ТХАК-50.10

от -40 до +350

ТХКК-50.10

от -40 до +350

ТННК-50.10

от -60 до +350

ТХАК-50.11

от -40 до +350

ТХКК-50.11

от -40 до +350

ТННК-50.11

от -60 до +350

Условное обозначение НСХ

Класс допуска

Диапазон измерений температуры⁽¹⁾, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

К, N

1

от -40 до +375 включ. св. +375 до +1200

±1,5 ±0,0041

2

от -40 до +333 включ. св. +333 до +1200

±2,5 ±0,00751

3

от -196 до -167 включ. св. -167 до +40

±0,015-|t|

±2,5

L

2

от -40 до +300 включ. св. +300 до +800

±2,5 ±0,00751

3

от -196 до -100 включ. св. -100 до +100

±0,015-|t|

±2,5

Наименование характеристики

Значение

Габаритные размеры (в зависимости от исполнения):

от 20 до 3150 (100 000) ⁽¹⁾

- длина монтажной части, мм

- диаметр, мм

от 1,5 до 35

Минимальная глубина погружения, мм

от 20 до 120

Масса (в зависимости от исполнения), кг

от 0,01 до 30

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее

100

Вид климатического исполнения по ГОСТ 15150-69

У3, ТВ3

Группа виброустойчивости по ГОСТ 52931-2008

N3

Маркировка взрывозащиты для ТП серий (исполнений) ТХА-6,

ТХК-6, ТНН-6, ТХАК-50.6, ТХКК-50.6, ТННК-50.6

1Ех db IIC T6 Gb

Степень защиты оболочки по ГОСТ 14254-2015 (в зависимости от серии (исполнения)):

- для Т(ХА, ХК, НН)-1, Т(ХА, ХК, НН)-2, Т(ХА, ХК, НН)-5-1, Т(ХА, ХК, НН)-6, Т(ХА, ХК, НН)-9, Т(ХА, ХК, НН)-11, Т(ХА, ХК, НН)-12, Т(ХА, ХК, НН)-13-2, Т(ХА, ХК, НН)-15, Т(ХА, ХК, НН)К-50.6;

IP65

- для Т(ХА, ХК, НН)-18, Т(ХА, ХК, НН)К-50.(3, 4, 5, 7, 9, 10, 11).

IP40

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха (при температуре +35 °С),

от -50 до +45

%, не более

98

Средняя наработка до отказа, ч, не менее: - в диапазоне измерений до 300 °C включ.

65000

- в диапазоне измерений св. 300 до 800 °C включ.

45000

- в диапазоне измерений св. 800 °C.

25000

Средний срок службы ТП (в зависимости от серии и исполнения), лет, не менее:

- для ТХА-6, ТХК-6, ТНН-6, ТХАК-50.6, ТХКК-50.6, ТННК-50.6

8

- для остальных ТП

12

Примечание:

⁽¹⁾ для кабельного исполнения.
