Сведения о средстве измерений: 84947-22 Термопреобразователи сопротивления из платины технические кабельные

Номер по Госреестру СИ: 84947-22
84947-22 Термопреобразователи сопротивления из платины технические кабельные
(ТПТК)

Назначение средства измерений:
Термопреобразователи сопротивления из платины технические кабельные ТПТК (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры сыпучих, жидких и газообразных неагрессивных сред, а также агрессивных, не разрушающих материал защитной арматуры.

сертификация программного обеспечения

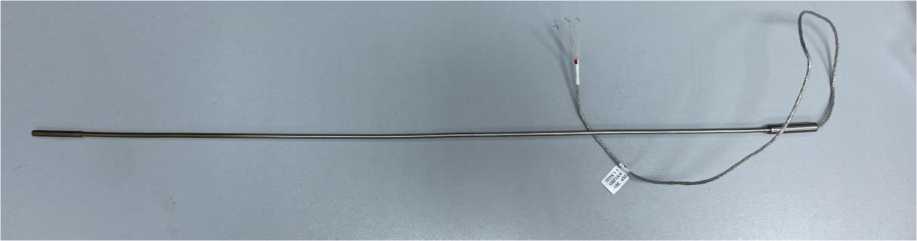

Внешний вид. Термопреобразователи сопротивления из платины технические кабельные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления из платины технические кабельные
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2022
Срок свидетельства - 25.03.2027
Номер записи - 187004
ID в реестре СИ - 1398417
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТПТК-1.2, ТПТ-17-1,

Производитель

Изготовитель - Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 973 дн.

Приказы РСТ, где упоминается данный тип СИ

№774 от 2022.03.25 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Термопреобразователи сопротивления из платины технические кабельные (ТПТК)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
23914-08
21.06.2029
Преобразователи температуры термоэлектрические кабельные, взрывозащищенные, ТХАК-50, ТХКК-50 (кабельные), ТХАК-50.6, ТХКК-50.6 (взрывозащищенные)
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
37365-08
30.03.2028
Термопреобразователи измерительные с унифицированным выходным сигналом, ТМТУ, ТПТУ, ТХАУ, ПСМ, ПСП, ПСХА
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
39144-08
14.08.2029
Термометры сопротивления из платины технические, ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
4 года
39145-08
14.08.2029
Комплекты термометров сопротивления из платины технические разностные, КТПТР-04, КТПТР-05, КТПТР-05/1
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
4 года; с 2013 г. - 6 лет
84947-22
25.03.2027
Термопреобразователи сопротивления из платины технические кабельные, ТПТК
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
94212-24
24.12.2029
Термопреобразователи сопротивления из меди, ТМТ
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
94764-25
28.02.2030
Преобразователи термоэлектрические, ТЕРМИКО
Закрытое акционерное общество "ТЕРМИКО" (ЗАО "ТЕРМИКО") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
3 года

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Кто поверяет Термопреобразователи сопротивления из платины технические кабельные (ТПТК)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЭР"
(RA.RU.312845)
  • ТПТ-17-1
  • 1 0 1 0 1 0 1
    ЗАО "ТЕРМИКО"
    (РОСС RU.0001.310383)
  • ТПТК-1.2
  • 2 2 0 0 0 0 0

    Стоимость поверки Термопреобразователи сопротивления из платины технические кабельные (ТПТК)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Использование по назначению» Руководства по эксплуатации ЕМТК.04.0000.00 РЭ на ТС.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления из платины техническим кабельным ТПТК ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

    Общие технические условия.

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

    ТУ 4211-040-17113168-2021 Термопреобразователи сопротивления из платины технические кабельные ТПТК. Технические условия

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

    Изготовитель

    Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО)
    Адрес: 103460, г. Москва, Зеленоград, к. 1213, кв 135.
    ИНН 7735057430
    Телефон: 8 (495)989-5217
    E-mail: info@termiko.ru
    Web-сайт: http://www.termiko.ru/

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

    Принцип действия термопреобразователя основан на изменении электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.

    Термопреобразователи изготавливаются из гибкого нагревостойкого кабеля типа КНМСН (кабель с изолированными никелевыми жилами в стальной оболочке) или КНМСМ (кабель с изолированными медными жилами в стальной оболочке). Пространство вокруг проводников заполнено уплотненной мелкодисперсной минеральной изоляцией (MgO). К проводникам со стороны рабочего торца приварен платиновый проволочный или пленочный ЧЭ. Рабочий торец герметично заглушен.

    Монтаж ТС на объекте измерений осуществляется при помощи обжимной муфты, на которой размещаются монтажные элементы - подвижный штуцер (для ТПТК 1.3) или обжимной фитинг (не входящий в комплект поставки) - для ТПТК 1.1. ТС имеет кабельный вывод, выполненный через переходную муфту на корпусе. Выводящий кабель заканчивается свободными концами.

    Схема соединения внутренних проводов с ЧЭ ТС - 2-х, 3-х и 4-х проводная.

    Термопреобразователи сопротивления из платины технические кабельные ТПТК изготавливаются в следующих модификациях ТПТК 1.1, ТПТК 1.2, ТПТК 1.3. Данные модификации различаются конструкцией защитного корпуса и элементами монтажа (данные приведены в таблице 1).

    Таблица 1

    Модификация термопреобразователя

    Исполнение корпуса*

    Обозначение

    Способ подключения

    ТПТК 1.1

    1

    ЕМТК.04.0100.00

    Свободные концы

    ТПТК 1.2

    2

    ЕМТК.04.0200.00

    ТПТК 1.3

    3

    ЕМТК.04.0300.00

    Обозначение ТПТК при записи в других документах и при заказе: Термопреобразователь сопротивления из платины технический кабельный

    ТПТК x.x (Ex) xxx - x x_- xx/ xx - xx / xx/xxx - xx / xx/xxx - ГП

    1 2а 26  3 4а4б 5а 5б 6а 6б 6в 7а 7б 7в 8

    Где:

    1 - обозначение типа термопреобразователя;

    2а - обозначение модификации кабельного термопреобразователя (1.1,1.2,1.3);

    2б - обозначение взрывозащищенного исполнения (Ех), заполняется только для взрывозащищенного исполнения термопреобразователя;

    3 - тип НСХ (50П, 100П, 500П, Pt100, Pt500, Pt1000);

    4а - класс допуска (AA, A, B, C);

    4б - схема соединения внутренних проводов 2-х, 3-х, 4-х проводная (2, 3, 4);

    5а - диаметр монтажной части корпуса (гибкого кабеля) D1, указанный в мм (2; 3; 4; 4,6; 5; 6);

    5б - длина монтажной части L1, указанная в мм (значение в диапазоне от 120 до 25000);

    6а - диаметр обжимной муфты D2, указанный в мм (4,6; 8; 10; 12);

    6б - длина внешней части корпуса (гибкого кабеля) L2, указанное в мм (значение в диапазоне от 200 до 25000);

    6в - обозначение элементов монтажа в соответствии с таблицей В.3 Приложения B (R10, R12, R16, R20);

    7а - диаметр переходной муфты D3, указанный в мм (6; 8; 10; 12);

    7б - длина выводящего кабеля (ФЭ, ФЭФ, ФЭС);

    7в - обозначение типа выводящего кабеля (ФЭ, ФЭФ, ФЭС);

    8 - наличие первичной поверки.

    Нанесение знака поверки на ТС не предусмотрено. Фотографии общего вида термопреобразователей с указанием мест расположения серийных (заводских) номеров представлены на рисунках 1 -3.

    Место нанесения серийного (заводского) номера

    Рисунок 1 - общий вид ТС с указанием места нанесения серийного (заводского)

    номера

    Внешний вид. Термопреобразователи сопротивления из платины технические кабельные (ТПТК), http://oei-analitika.ru

    Рисунок 2 - Общий вид модификации ТС

    ТПТК1,™ 100П/А/ 50 251.

    Рисунок 3 - Общий вид маркировочной наклейки ТС.

    Пломбирование ТС не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Кол-во

    Термопреобразователи сопротивления из платины технические кабельные ТПТК

    Модификация в соответствии с заказом

    1 шт.

    Руководство по эксплуатации

    ЕМТК.04.0000.00 РЭ

    1 экз.

    Паспорт

    ЕМТК.04.0000.00 ПС

    1 экз.


    Метрологические и основные технические характеристики термопреобразователей сопротивления из платины технических кабельных ТПТК приведены в таблицах 2, 3

    Таблица 2 - Метрологические характеристики ТС

    Наименование характеристики

    Значение

    ТПТК 1.1, ТПТК 1.2, ТПТК 1.3

    Температурный коэффициент, °С-1 (по ГОСТ 6651-2009)

    0,00391/ 0,00385

    Условное обозначение НСХ преобразования

    по ГОСТ 6651-2009

    50П(1), 100П, 500П, Pt100, Pt500 (проволочный ЧЭ)

    Pt100, Pt500, Pt1000 (тонкопленочный ЧЭ)

    Класс допуска по ГОСТ 6651-2009 (2)

    АА

    А

    В   С

    АА

    А

    В    С

    Диапазон измерений температуры, °С

    от - 50 до +250

    от -100 до +450

    от -196 до +500

    от 0 до +150

    от -30 до +300

    от -50 до +500

    Пределы допустимого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С(3) (по ГОСТ 6651-2009)

    ±(0,6+0,01-|

    д

    + о

    о о

    'J

    г-К

    ±(0,15+0,002-|t|)

    нь

    + о

    о о

    г^-

    нь

    “о

    + о

    о

    г^-

    г^-

    Примечания:

    • (1) Только для общепромышленного исполнения.

    • (2) Для классов АА и А не допускается использование 2-х проводной схему соединения внутренних проводов с ЧЭ.

    • (3) t - значение измеряемой температуры, °С;

    Таблица 3 - Основные технические характеристики ТС

    Наименование характеристики

    Значение

    Номинальный измерительный ток, не более

    мА

    - для НСХ типов 50П, 100П, Pt100

    1

    - для НСХ типов 500П, Pt500

    0,2

    - для НСХ типа Pt1000

    0,1

    Электрическое сопротивление изоляции

    (при температуре от +15 до 35 °С и

    100

    относительной влажности воздуха от 30 до

    80 %), МОм, не менее

    Время термической реакции то,бз при

    От 5 до 15

    скорости потока 0,4 ± 0,1 м/с, с (1)

    Длина монтажной части, мм

    от 120 до 25000

    Длина внешней части корпуса (гибкого

    от 200 до 25000

    кабеля), мм

    Длина выводящего кабеля, мм

    от 100 до 2000

    Диаметр монтажной части корпуса (гибкого

    2; 3; 4; 4,6; 5; 6

    кабеля), мм

    Диаметр обжимной муфты, мм

    4; 6; 8; 10; 12

    Диаметр переходной муфты, мм

    6; 8; 10; 12

    Обозначение типа выводящего кабеля

    ФЭ, ФЭФ, ФЭС

    Маркировка взрывозащиты

    0Ex ia IIC T6 Ga X

    Степень защиты оболочки

    IP65

    по ГОСТ 14254-2015

    Масса, кг, не более

    0,163

    Диаметр монтажной части ТС, мм

    Минимальная глубина

    погружения ТС, мм

    с проволочным ЧЭ

    с пленочным ЧЭ

    - 2

    30

    30

    - 3

    40

    35

    - 4

    50

    45

    - 4,6

    55

    50

    - 5

    60

    55

    - 6

    65

    60

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    от -50 до +80 (2); от -50 до +85 (3)

    95

    Средняя наработка до отказа, ч, не менее

    36000

    Средний срок службы, лет, не менее

    12

    Примечания:

    • (1) В зависимости от диаметра монтажной части.

    • (2) Для взрывозащищенных исполнений.

    • (3) Для общепромышленных исполнений.
