Серия

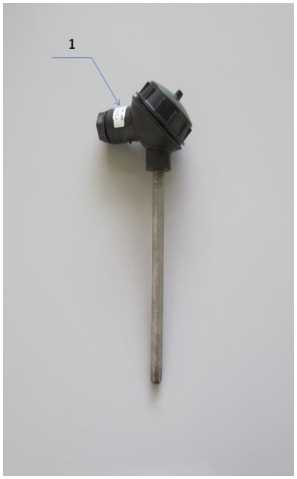

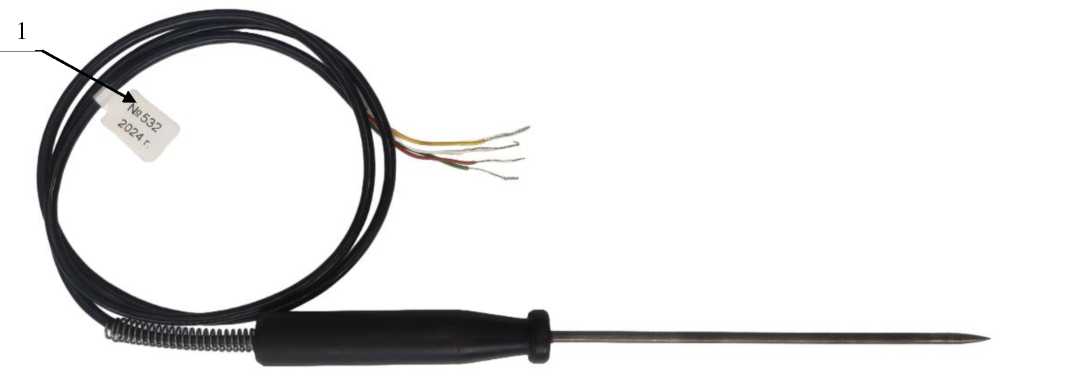

ТМТ-1

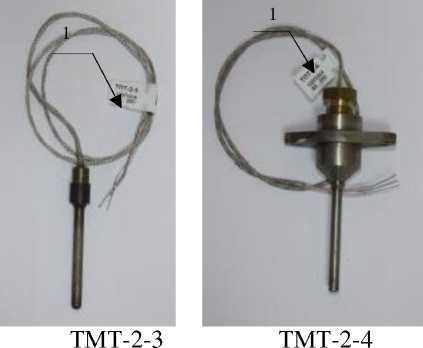

ТМТ-2

ТМТ-3

ТМТ-4

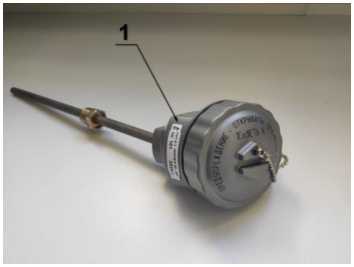

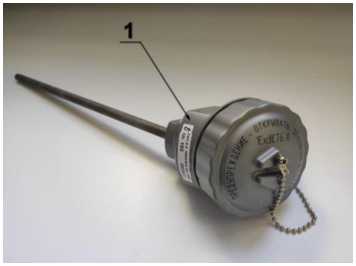

ТМТ-6

ТМТ-7

ТМТ-8

ТМТ-11

ТМТ-12

ТМТ-15

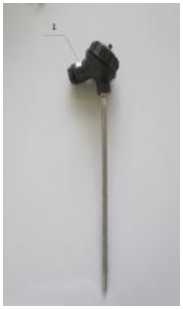

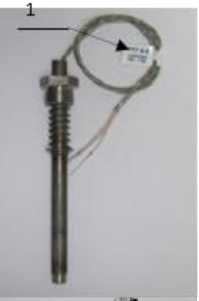

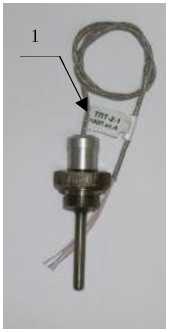

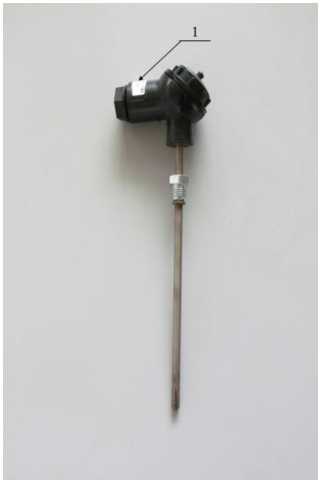

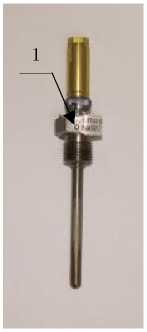

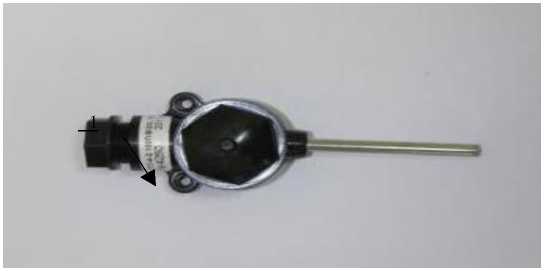

Испол

нение

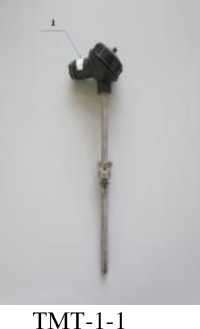

ТМТ-1-

1

ТМТ-2-

1

ТМТ-3-

1

ТМТ-4-2

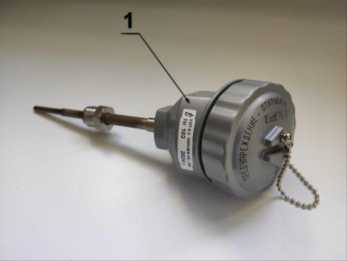

ТМТ-6-1

ТМТ-7-

4

ТМТ-З-

1

ТМТ-11-

1

ТМТ-12-

1

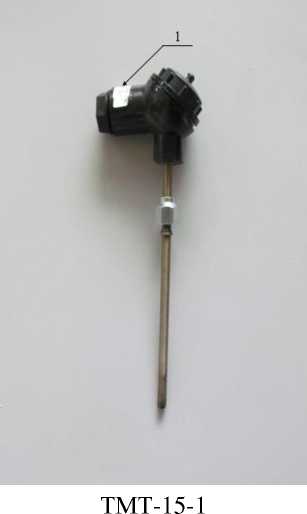

ТМТ-15-

1

ТМТ-1-

2

ТМТ-2-

2

ТМТ-3-

2

ГМТ-6-2

ГМТ-8-

1А

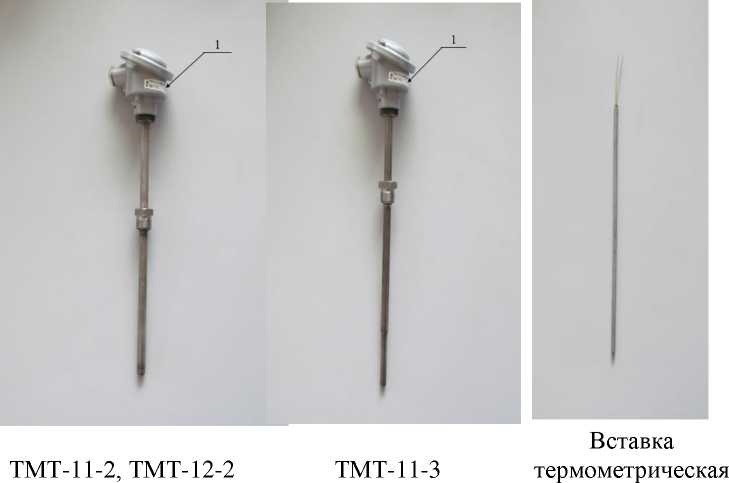

ТМТ-11-

2

ТМТ-12-

2

ТМТ-15-

2

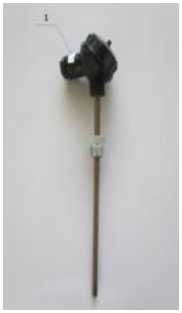

ТМТ-1-

3

ТМТ-2-

3

ТМТ-3-

3

ГМТ-6-3

ТМТ-11-

3

ТМТ-15-

3

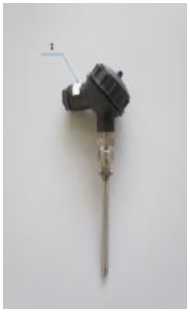

ТМТ-1-

4

ТМТ-2-

4

ТМТ-3-

4

ТМТ-1-

5

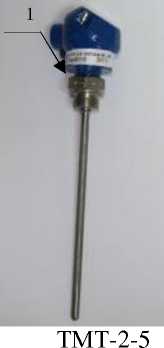

ТМТ-2-

5

ТМТ-3-

5

ТМТ-3-

6

ТМТ-3-

9

Серия

ТМТ-1

ТМТ-2

ТМТ-3

ТМТ-4

ТМТ-6

ТМТ-7

ТМТ-8

ТМТ-11

ТМТ-12

ТМТ-15

Схема соединения

1, 2, 3,

4, 5

1, 2, 3, 4

2, 3, 4

2

1, 2, 3, 4

2, 3, 4

2

1, 2, 3, 4

1, 2, 3, 4

2, 3, 4

ТМТ - _

-

_

-

_

-

_

-

_

-

_

ТУ 4211-880-17113168-24

1

2

3

4

5

6

7

Позиция

Код

Описание

1

ТМТ-1

ТМТ-2

ТМТ-3

ТМТ-4

ТМТ-6

ТМТ-7

ТМТ-8 ТМТ-11 ТМТ-12 ТМТ-15

Серия

2

1

2

• 3

• 4

• 5

• 6

9

Исполнение

3

50М

100М

Номинальная статическая характеристика по ГОСТ 6651-2009

4

А

В

С

Класс допуска по ГОСТ 6651-2009

5

1

2

• 3

• 4

• 5

Схема соединения внутренних проводников с ЧЭ: двухпроводная трехпроводная четырехпроводная двухпроводная (два ЧЭ) двухпроводная, с короткозамкнутой петлей

6

от 20 до 3150

Длина монтажной части, мм

Наименование

Обозначение

Кол-во

Примечание

Термопреобразователь сопротивления из меди

ТМТ

1 шт.

-

Паспорт

ЕМТК.88.0000.00 ПС

1 экз.

-

Подвижный штуцер

ЕМТК.01.0201.00

1 шт.

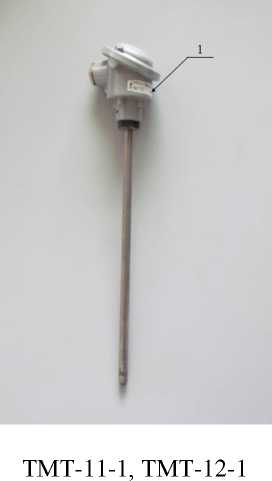

По требованию заказчика (только для ТМТ-11-1, ТМТ-12-1)

Наименование характеристики

Значение

Диапазон измерений температуры, °С ⁽¹⁾:

• - ТМТ-1, ТМТ-2 (кроме ТМТ-2-4), ТМТ-6, ТМТ-7, ТМТ-12, ТМТ-15

• - ТМТ-2-4, ТМТ-3, ТМТ-8, ТМТ-11

• - ТМТ-4

от -50 до +120, от -50 до +200; от -50 до +150; от -50 до +100

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

50М, 100М

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1

0,00428

Номинальное сопротивление при 0 °С (Ко), Ом:

• - для НСХ типа «50М»

• - для НСХ типа «100М»

50

100

Класс допуска ТС по ГОСТ 6651-2009 ⁽¹⁾:

• - ТМТ-3-1, ТМТ-3-2, ТМТ-3-5, ТМТ-7

• - ТМТ-3-3, ТМТ-3-4, ТМТ-3-6, ТМТ-3-9, ТМТ-4, ТМТ-11, ТМТ-12

• - ТМТ-1, ТМТ-2, ТМТ-6, ТМТ-15

С

В, С

А, В, С

Допуск ТС по ГОСТ 6651-2009, °С:

• - для класса допуска «А»

• - для класса допуска «В»

• - для класса допуска «С»

±(0,15+0,002-|t|) ±(0,3+0,005-|t|) ±(0,6+0,01-|t|)

Допуск ЧЭ ТС по ГОСТ 6651-2009 (для серии ТМТ-8) °С:

• - для класса допуска «В»

• - для класса допуска «С»

±(0,3+0,005-|t|)

±(0,6+0,01-|t|)

Примечания:

• ⁽¹⁾ Значения диапазона измерений и класса допуска ТС приведены в паспорте на конкретный ТС;

• ⁽²⁾ |t| - абсолютное значение температуры, °С, без учета знака.

Наименование характеристики

Значение

Время термической реакции (в зависимости от исполнения), Тбз, с

от 8 до 30

Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Длина монтажной части ТС, мм

от 20 до 3150

Диаметр ТС, мм

от 4 до 10

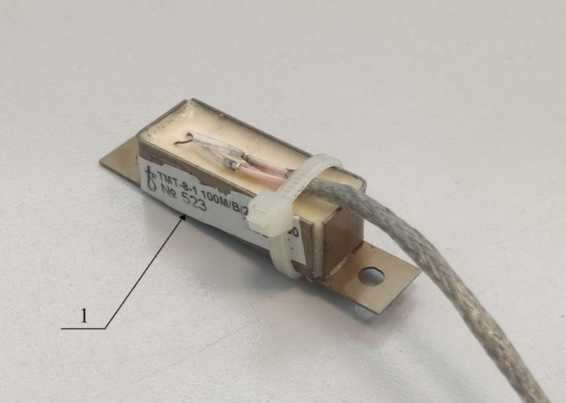

Габаритные размеры ТС исполнения ТМТ-8-1, мм:

• - ТМТ-8-1

• - ТМТ-8-1А

50x11x10

65x12x11

Масса (в зависимости от исполнения), кг

от 0,006 до 1,330

Минимальная глубина погружения (в зависимости от исполнения), мм

от 20 до 120

Маркировка взрывозащиты ТМТ-б

1Ех db IIC Тб Gb

Вид климатического исполнения по ГОСТ 15150-69

У3, ТВ3

Группа виброустойчивости по ГОСТ 52931-2008

N3

Степень защиты оболочки термометров от воздействия пыли и воды по ГОСТ 14254-2015:

• - ТМТ-1, ТМТ-2-5, ТМТ-6, ТМТ-15

• - ТМТ-3-1, ТМТ-3-6, ТМТ-3-9, ТМТ-4, ТМТ-11, ТМТ-12

• - для остальных

IP65, IP68

IP65

IP50

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С,

от -50 до +45

- относительная влажность воздуха при температуре +35 °С, %

98

Вероятность безотказной работы за 2000 ч, не менее

Ра1 = 0,98

Средняя наработка на отказ, ч, не менее

40 ООО

Средний срок службы, лет, не менее - ТМТ-6

8

- для остальных

12
