Номер по Госреестру СИ: 95733-25
95733-25 Анализаторы цепей векторные
(Компакт-М)
Назначение средства измерений:
Анализаторы цепей векторные Компакт-М предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников.

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1

Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Программное обеспечение
Программное обеспечение «S2VNA» предназначено для управления режимами работы анализаторов цепей векторных Компакт-М. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
S2VNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 25.2.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель анализаторов цепей векторных Компакт-М в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах: 6 «Установка параметров анализатора» и 9.2 «Импульсный режим» руководства по эксплуатации РЭ 26.51.43.120-198-21477812-2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 26.51.43.120-198-21477812-2024. Анализаторы цепей векторные Компакт-М. Технические условия
ПравообладательОбщество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)
ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Диапазон измерений модуля коэффициента передачи S21 при фильтре ПЧ 300 кГц в импульсном режиме в диапазоне частот от 3 МГц до 9 ГГц, дБ, не менее
S21 < 0 дБ,
Рвых = 0 дБ (1 мВт)
S21 > 0 дБ,
Рвых = -30 дБ (1 мВт)
от -30 до 0
от 0 до 30
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Конструктивно анализаторы цепей векторные Компакт-М выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB Type C, разъем которого расположен на задней панели прибора. Так же на задней панели расположены разъем питания, разъемы для синхронизации, импульсной модуляции и опорной частоты. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа N «розетка» и кнопка питания. Приборы поддерживают режим дистанционного управления.
Принцип действия анализаторов цепей векторных Компакт-М основан на выделении падающего, отраженного от входа и прошедшего на выход исследуемого многополюсника сигналов, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный синусоидальный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, опционально возможно формирование импульсно-модулированного сигнала с помощью встроенного модулятора. Разделение сигналов осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором.
Для калибровки приборов возможно использование различных наборов мер и автоматических калибровочных модулей.
К данному типу анализаторов цепей векторных Компакт-М относятся следующие модификации, отличающиеся верхней рабочей частотой: Компакт-М К201 (1,5 ГГц), Компакт-М К203 (3 ГГц), Компакт-М К204 (4,5 ГГц), Компакт-М К206 (6,5 ГГц), Компакт-М К209 (9 ГГц).
Данный тип анализаторов цепей векторных Компакт-М может иметь следующие опции:
PLS - опция импульсных измерений;
HMN - наборы калибровочных мер для тракта типа N;
НМ35 - наборы калибровочных мер для тракта 3,5 мм;
ACM2509(-011/-012) - автоматические двухпортовые калибровочные модули
для тракта типа ^«розетка-розетка»/«вилка-розетка»);
ACM2509(-111/-112) - автоматические двухпортовые калибровочные модули
для тракта 3,5 мм(«розетка-розетка»/«вилка-розетка»);
KM50NMNM - кабель измерительный СВЧ с разъемами N «вилка» - «вилка»;
KM50NM35M - кабель измерительный СВЧ с разъемами N «вилка» - 3,5 мм «вилка». Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат восьмизначного цифрового номера. Для предотвращения несанкционированного доступа анализаторы цепей векторные Компакт-М имеют защитную наклейку изготовителя, закрывающую винт на нижней панели.
Общий вид анализаторов цепей векторных Компакт-М и места для нанесения знака поверки и номера модификации представлены на рисунке 1. Места для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
-1ГТ1
Место нанесения знака поверки
Место нанесения номера модификации

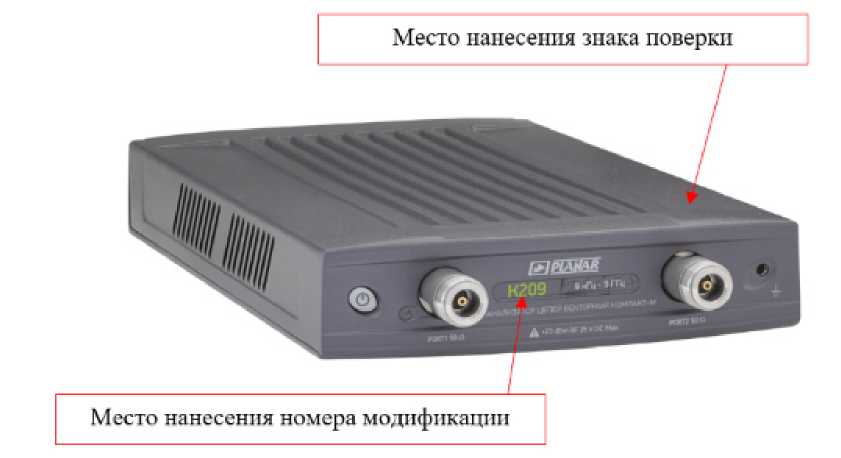

Рисунок 1 - Общий вид средства измерений и места для нанесения знака поверки и номера модификации

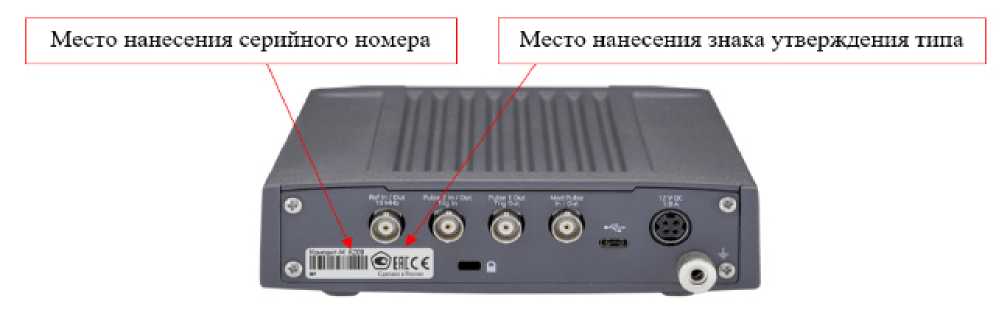

Рисунок 2 - Места нанесения серийного номера, идентифицирующего каждый экземпляр СИ и знака утверждения типа

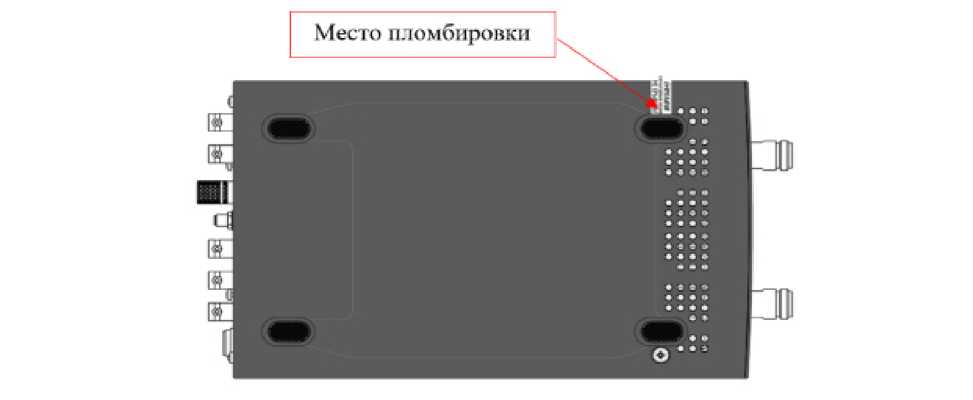

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
Компакт-М (модификация Компакт-М К201 или Компакт-М К203 или Компакт-М К204 или Компакт-М 206 или Компакт-М 209) |
1 шт. |
|
Опция импульсных измерений |
PLS |
1 шт.* |
|
Кабель измерительный СВЧ |
КМ50 (NMNM или NM35M) |
1 шт.* |
|
Кабель USB |
- |
1 шт. |
|
Кабель с блоком питания |
- |
1 шт. |
|
Программное обеспечение |
S2VNA |
1 шт. |
|
Набор калибровочных мер |
KMN |
1 компл.* |
|
Набор калибровочных мер |
НМ35 |
1 компл.* |
|
Автоматический калибровочный модуль |
ACM2509(-011/-012) или ACM2509(-111/-112) |
1 компл.* |
|
Руководство по эксплуатации |
РЭ 26.51.43.120-198 21477812-2024 |
1 шт. |
|
Формуляр |
ФО 26.51.43.120-198 21477812-2024 |
1 шт. |
|
* По отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон частот, Гц |
модификация Компакт-М К201 |
от 9-103 до 1,5М09 |
|
модификация Компакт-М К203 |
от 9Ч03 до 3М09 | |
|
модификация Компакт-М К204 |
от 9-103 до 4,5М09 | |
|
модификация Компакт-М К206 |
от 9-103 до 6,5М09 | |
|
модификация Компакт-М К209 |
от 9-103 до 9-109 | |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
+5Ч0'6 | |
|
Диапазон установки уровня выходной мощности Рвых, дБ (1 мВт) |
от -55 до 5 | |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности при Рвых = 0 дБ (1 мВт), дБ |
±1,5 | |
|
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности при Рвх = 0 дБ (1 мВт), дБ |
±1,5 | |
|
Диапазон полос пропускания фильтра ПЧ с шагом 1/3, Гц |
от 1 до 3Ч05 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Средний уровень собственного шума приемников при фильтре ПЧ 1 Гц, дБ (1 мВт), в диапазоне частот, не более |
от 9 кГц до 0,3 МГц включ. |
-90 |
|
св. 0,3 МГц до 2 МГц включ. |
-125 | |
|
св. 2 МГц до 1,5 ГГц включ. |
-140 | |
|
св. 1,5 до 3 ГГц включ. |
-138 | |
|
св. 3 до 4,5 ГГц включ. |
-137 | |
|
св. 4,5 до 6,5 ГГц включ. |
-135 | |
|
св. 6,5 до 9 ГГц |
-135 | |
|
Диапазон измерений модуля коэффициента передачи S21 при S21 < 0 дБ, Рвых = 0 дБ (1 мВт) и фильтре ПЧ 10 Гц в зависимости от частоты, дБ, не менее |
от 9 кГц до 0,3 МГц включ. |
от -60 до 0 |
|
св. 0,3 до 2 МГц включ. |
от -95 до 0 | |
|
св. 2 МГц до 9 ГГц |
от -105 до 0 | |
|
Диапазон измерений модуля коэффициента передачи S21 при S21 > 0 дБ, Рвых = - 30 дБ (1 мВт) и фильтре ПЧ 10 Гц, дБ, не менее |
от 0 до 30 | |
|
Среднее квадратическое отклонение шумов трассы при измерении S11 = 0 дБ при фильтре ПЧ 1 кГц в диапазоне частот, дБ, не более |
от 9 кГц до 0,3 МГц включ. |
0,05 |
|
св. 0,3 МГц до 9 ГГц |
0,002 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения AS11 в диапазоне от 0 до 1 в зависимости от диапазона частот1),2), отн. ед. |
от 9 кГц до 0,3 МГц включ. |
±(0,017+0,004-|Sii|+ 0,016-|Sii|2) |
|
св. 0,3 МГц до 9 ГГц |
±(0,012+0,004-|Sii|+ 0,016-|Sii|2) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне от 0,017 до 1, градус |
±(1+57- arcsin(A|Sii|/|Sii|) ) | |
|
Нелинейность приемников L на частоте 1 ГГц при уровне мощности на приемнике в диапазоне от - 60 до 0 дБ (1 мВт), дБ |
±0,08 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи T по МИ 3411-2013, дБ |
±0,09 | |
|
Среднее квадратическое отклонение шумов трассы (о) при измерении S21 при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более |
см. таблицу 3 | |
|
Пределы допускаемой суммарной абсолютной погрешности AS21 измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ3),4) |
см. таблицу 4 | |
|
Пределы допускаемой суммарной абсолютной погрешности измерений фазы коэффициента передачи, градус |
±(0,5+ 57-arcsin(A|S2i|/8,6|)) | |
Опция импульсных измерений
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Среднее квадратическое отклонение шумов трассы оИМ при измерении S21 при фильтре ПЧ 300 кГц и длительности импульса 5 мкс в диапазоне частот от 3 МГц до 9 ГГц и коэффициенте передачи от -30 до 0 дБ, дБ, не более |
0,15 |
|
Пределы допускаемой суммарной абсолютной погрешности измерений S/!.".: в импульсном режиме, дБ, не более |
±(AS21 +2^Оим) |
|
Примечания:
| |
Таблица 3 - Среднее квадратическое отклонение шумов трассы (о) при измерении S21 при фильтре ПЧ 10 Гц в зависимости от частоты и коэффициента передачи, дБ, не более
|
Диапазон частот, Г ц |
о, дБ, не более | |||
|
от 9-103 до 0,3^106 включ. |
св. 0,3-106 до 2 106 включ. |
св. 2-106 до 9-109 | ||
|
Диапазон измерений S21, дБ |
от -60 до -40 включ. |
от -95 до -75 включ. |
от-105 до -85 включ. |
0,5 |
|
св. -40 до -20 включ. |
св. -75 до -55 включ. |
св. -85 до -60 включ. |
0,05 | |
|
св. -20 до 0 |
св. -55 до 0 |
св. -60 до 0 |
0,005 | |
Таблица 4 - Пределы допускаемой суммарной абсолютной погрешности (AS21) измерений модуля коэффициента передачи в зависимости от диапазона частот и значений коэффициентов передачи, дБ____________________________________________________________________________
|
Диапазон частот, Г ц |
AS21, дБ | |||
|
от 9-103 до 0,34 06 включ. |
св. 0,3-106 до 2106 включ. |
св. 2-106 до 9-109 | ||
|
Диапазон измерений S21, дБ |
от -60 до -40 включ. |
от -95 до -75 включ. |
от-105 до -85 включ. |
±1,17 |
|
св. -40 до -20 включ. |
св. -75 до -55 включ. |
св. -85 до -60 включ. |
±0,27 | |
|
св. -20 до 0 |
св. -55 до 0 |
св. -60 до 0 |
±0,18 | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 210 до 240 50 |
|
Время прогрева, мин |
30 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
297x160x44 |
|
Масса, кг, не более |
2 |
|
Рабочие условия применения:
|
от +18 до +28 от 20 до 80 |
