Номер по Госреестру СИ: 95927-25
95927-25 Анализаторы цепей векторные
(TR1300/1)
Назначение средства измерений:
Анализаторы цепей векторные TR1300/1 предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников.

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1

Внешний вид.
Анализаторы цепей векторные
Рисунок № 2

Внешний вид.
Анализаторы цепей векторные
Рисунок № 3
Программное обеспечение
Программное обеспечение «TRVNA» предназначено для управления режимами работы анализаторов цепей векторных TR1300/1. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерений за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TRVNA |
|
Номер версии (идентификационный номер) ПО, не ниже |
24.4.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель анализаторов цепей векторных TR1300/1 в соответствии с рисунком 2 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Порядок работы» руководства по эксплуатации РЭ 6687-083-214778122010.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы, цепей векторные. Методика определения метрологических характеристик;
ТУ 6687-083-21477812-2010. Анализаторы цепей векторные TR1300/1. Технические условия
ПравообладательОбщество с ограниченной ответственностью «ПЛАНАР»
(ООО «ПЛАНАР»)
ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, д. 32 Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПЛАНАР»(ООО «ПЛАНАР»)
ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Конструктивно анализаторы цепей векторные TR1300/1 выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB, разъем которого расположен на задней панели прибора. Так же на задней панели расположены разъем и кнопка питания, разъем опорной частоты. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа N «розетка». Приборы поддерживают режим дистанционного управления.
Принцип действия анализаторов цепей векторных TR1300/1 основан на однонаправленном выделении падающего, отраженного от входа (на первом порту) и прошедшего на выход исследуемого многополюсника сигналов (на втором порту), формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный синусоидальный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности. Разделение сигналов на первом порту осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений - с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором.
Для калибровки приборов возможно использование различных наборов мер и автоматических калибровочных модулей.
Данный тип анализаторов цепей векторных TR1300/1 может иметь следующие опции:
HMN - наборы калибровочных мер для тракта типа N;
KM50NMNM - кабель измерительный СВЧ.
Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер в формате восьмизначного цифрового номера, идентифицирующий каждый экземпляр средства измерений, выполняется методом печати на наклейке, которая наносится на заднюю панель прибора. Для предотвращения несанкционированного доступа анализаторы цепей векторные TR1300/1 имеют защитную наклейку изготовителя, закрывающую стык нижней и боковой панелей.
Общий вид анализаторов цепей векторных TR1300/1 и места для нанесения знака поверки и номера модификации представлены на рисунке 1. Места для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
PORT? 500
PORT 1 soq
OBZOR TRI 300/1
14Pl
UWn-urTii
A •MSBmWKVOCMn
Место нанесения знака поверки

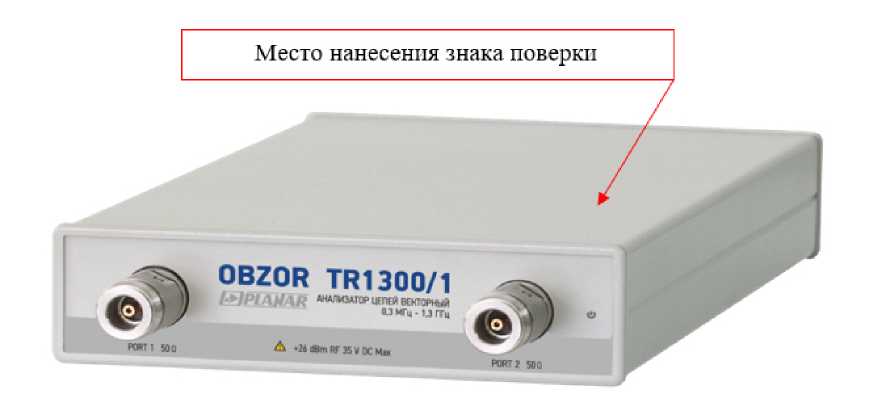

Рисунок 1 - Общий вид средства измерений и места для нанесения знака поверки и номера модификации
Место нанесения знака утверждения типа
Место нанесения серийного номера

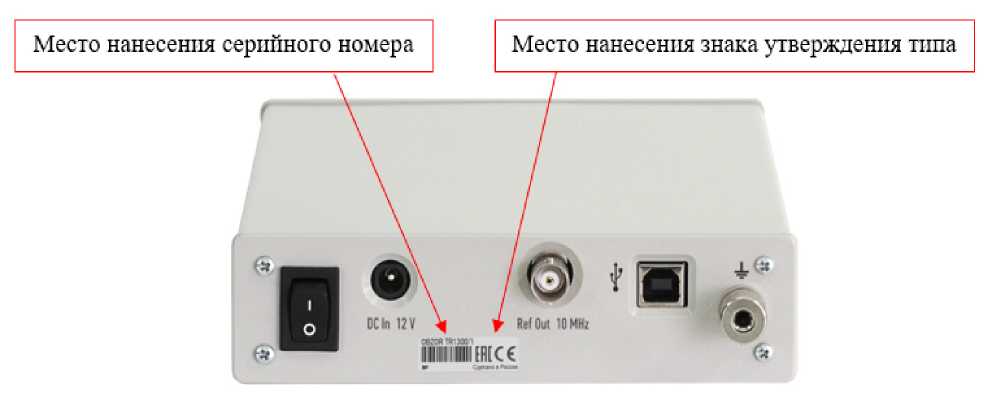

Рисунок 2 - Места нанесения серийного номера и знака утверждения типа

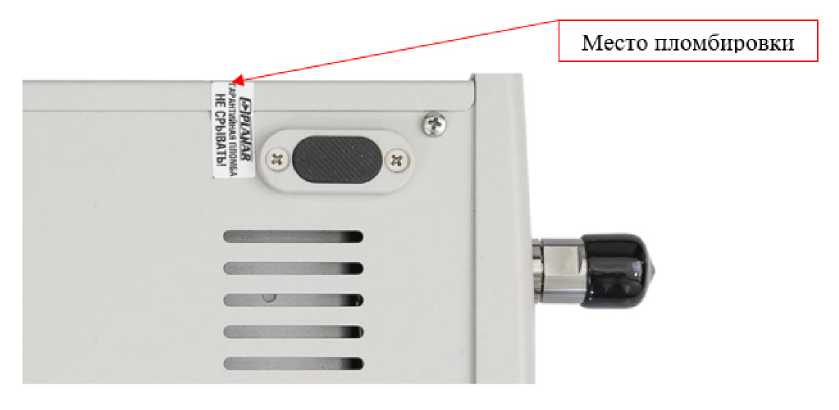

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
TR1300/1 |
1 шт. |
|
Кабель измерительный СВЧ |
КМ50NMNM |
1 шт.* |
|
Кабель USB |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Программное обеспечение |
TRVNA |
1 шт. |
|
Набор калибровочных мер |
НМ№ |
1 компл.* |
|
Руководство по эксплуатации |
РЭ 6687-083-21477812-2010 |
1 шт.* |
|
Формуляр |
ФО 6687-083-21477812-2010 |
1 шт.* |
|
* По отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 3^105 до 1,3-109 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
+5И0'6 |
|
Диапазон установки уровня выходной мощности Рвых, дБ (1 мВт) |
от -55 до 3 |
|
Пределы допускаемой абсолютной погрешности установки и измерения уровня мощности 0 дБ (1 мВт), дБ |
±1,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Диапазон полос пропускания фильтра ПЧ с шагом 1/3, Гц |
от 1 до 3А04 | |
|
Диапазон измерений модуля коэффициента передачи S21 при фильтре ПЧ 10 Гц и уровне выходной мощности 0 дБ (1 мВт), дБ |
от -110 до 0 | |
|
Среднее квадратическое отклонение шумов трассы при измерении S11 = 0 дБ при фильтре ПЧ 3 кГц, дБ, не более |
0,002 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения AS11 в диапазоне от 0 до 1, отн. ед. 1),2) |
±(0,012+0,004-|Sii|+ 0,016-|Sii|2) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне от 0,012 до 1, градус |
±(1+57- arcsin(A|Sii|/|Sii|)) | |
|
КСВН порта 2 в режиме измерения коэффициента передачи S21, не более |
1,09 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи AS2i| для измеряемых устройств с КСВН не более 2,0 в зависимости от диапазона S2i1),2), дБ |
от -110 до - 90 дБ включ. |
±1,3 |
|
св. -90 до -70 дБ включ. |
±0,4 | |
|
св. -70 до 0 дБ |
±0,3 | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус |
±(0,5+57-arcsin(A|S2i|/8,6|)) | |
|
Примечания:
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания с блоком питания (от 9 до 15 В) из комплекта:
|
от 210 до 240 50 |
|
Время прогрева, мин |
30 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
285x142x40 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия применения:
|
от +18 до +28 от 20 до 80 |
