АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчика ИИК № 1 - 4 при помощи технических средств приема-передачи данных поступает на входы СБД AO «ЛОЭСК», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. СБД AO «ЛОЭСК» с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

СБД AO «ЛОЭСК» AO «ЛОЭСК» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на СБД ООО «РКС-энерго».

СБД ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков ИИК № 1 - 4 со шкалой времени СБД AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени СБД AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, СБД AO «ЛОЭСК» и СБД ООО «РКС-энерго» отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 001/25 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».

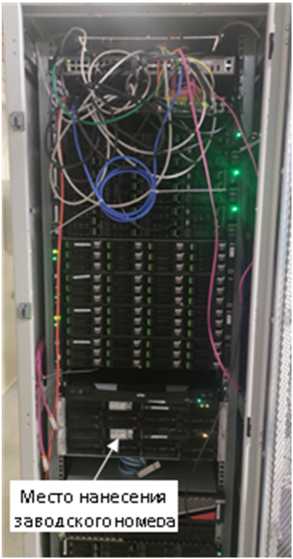

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.

Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее- ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

аблица 4 - Основные технические характеристики АИИС КУЭ

Надежность системных решений:

• - защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика:

- параметрирования;

- пропадания напряжения;

- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- серверов;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на серверах.
