АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя интеллектуальные контроллеры (УСПД) SM160 - 02M, каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД ПАО «Россети Ленэнерго» с установленным ПО «Пирамида Сети», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройства синхронизации времени УСВ-3 и УСВ-2 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК», СБД ПАО «Россети Ленэнерго» - (далее - сервер ИВК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков ИИК №№ 1 - 27, 32 - 39 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на ИВК ПАО «Россети Ленэнерго». УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Цифровой сигнал с выходов счетчика ИИК № 28 - 31, 49 при помощи технических средств приема-передачи данных поступает на входы ИВК ПАО «Россети Ленэнерго», для ИИК № 40 - 48, 50 - 51 на входы ИВК AO «ЛОЭСК», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. ИВК с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

ИВК AO «ЛОЭСК» и ПАО «Россети Ленэнерго» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на ИВК ООО «РКС-энерго».

ИВК ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входят устройства синхронизации времени типа УСВ-2 и УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ИВК ООО «РКС-энерго», AO «ЛОЭСК», ПАО «Россети Ленэнерго», периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, ИВК ООО «РКС-энерго», AO «ЛОЭСК», ПАО «Россети Ленэнерго» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени УСПД со шкалой времени ИВК ПАО «Россети Ленэнерго» осуществляется во время сеанса связи, но не реже 1 раза в сутки. Синхронизация шкалы времени УСПД производится независимо от величины расхождения со шкалой времени ИВК ПАО «Россети Ленэнерго».

Сравнение шкалы времени счетчиков ИИК №№ 1 - 27, 32 - 39 со шкалой времени УСПД осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков ИИК № 28 - 31, 49 со шкалой времени ИВК ПАО «Россети Ленэнерго» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК ПАО «Россети Ленэнерго» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Сравнение шкалы времени счетчиков ИИК № 40 - 48, 50 - 51 со шкалой времени ИВК AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 355/24 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».

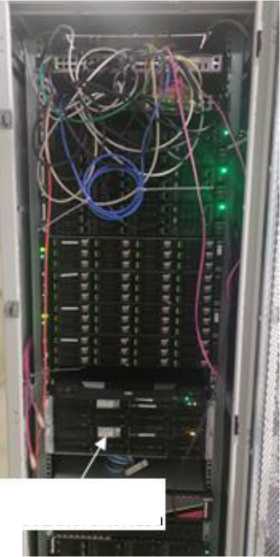

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.

Место нанесения заводского номеоа

Рисунок 1 - Общий вид СБД ООО «РКС-энерго» АИИС КУЭ с указанием места нанесения заводского номера

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

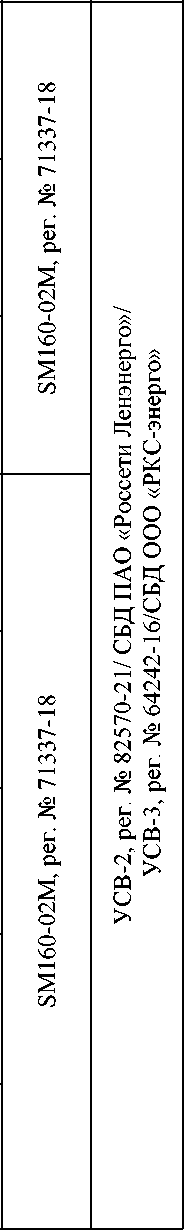

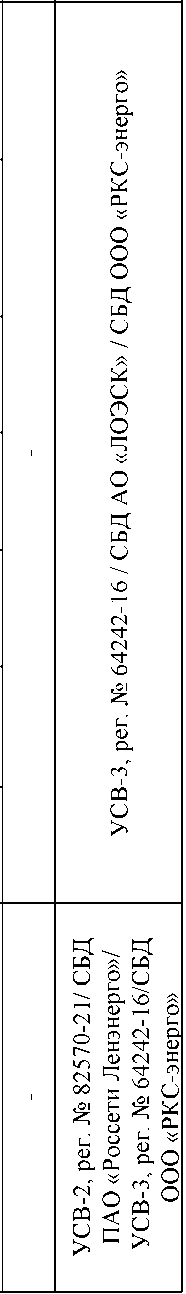

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Наименование измерительного канала

ПС 35 кВ Тосно (ПС-716),

КРУН-10 кВ, 1 с.ш. 10 кВ, ВЛ10 кВ ф.02

ПС 35 кВ Тосно (ПС-716), КРУН-10 кВ, 1 с.ш. 10 кВ, ВЛ10 кВ ф.03

ПС 35 кВ Тосно (ПС-716), КРУН-10 кВ, 1 с.ш. 10 кВ, ВЛ10 кВ ф.04

ПС 35 кВ Тосно (ПС-716), КРУН-10 кВ, 2 с.ш. 10 кВ, КЛ-

10 кВ ф.06

ПС 35 кВ Тосно

(ПС-716),

КРУН-10 кВ, 2 с.ш. 10 кВ, КЛ-

10 кВ ф.07

ПС 35 кВ Тосно (ПС-716), КРУН-10 кВ, 2 с.ш. 10 кВ, КЛ-

10 кВ ф.11

ПС 110 кВ

Тосно (ПС-483),

КРУН-10 кВ, 1 с.ш. 10 кВ, КЛ-

10 кВ ф.02 ПС 110 кВ

Тосно (ПС-483),

КРУН-10 кВ, 1 с.ш. 10 кВ, КЛ-

10 кВ ф.03

Трансформатор тока

ТЛП-10 200/5

КТ 0,5S Рег. № 30709-08

ТЛО-10 100/5

КТ 0,5S

Рег. № 25433-08

ТЛП-10 300/5

КТ 0,5S Рег. № 30709-08

ТЛО-10 75/5

КТ 0,5S

Рег. № 25433-08

ТЛО-10 100/5

КТ 0,5S

Рег. № 25433-08

ТОЛ-10 100/5

КТ 0,5S Рег. № 7069-07

ТОЛ-10-I 300/5

КТ 0,5S

Рег. № 47959-11

ТЛО-10 200/5

КТ 0,5S

Рег. № 25433-08

Трансформатор напряжения

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

НАМИТ-10 10000/100

КТ 0,5

Рег. № 16687-02

ИВК

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RAL-P4G-

DW-4 КТ 0,5S/1,0 Рег. № 31857-11

Счетчик электрической

энергии

N о

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4 КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

A1802RALQ-

P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-06

A1805RALQ-

P4GB-DW-4

КТ 0,5S/1,0 Рег. № 31857-06

ПСЧ-4ТМ.05

КТ 0,5S/1,0 Рег. № 27779-04

ПСЧ-4ТМ.05МК.00 КТ 0,5S/1,0 Рег. № 50460-18

Таблица 3 - Основные

Таблица 4 - Основные технические

АИИС КУЭ

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика и УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика и УСПД;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на серверах.
