Номер по Госреестру СИ: 74078-25
74078-25 Адгезиметры электронные
(АДЭ-75 USB)
Назначение средства измерений:
Адгезиметры электронные АДЭ-75 USB (далее - адгезиметры) предназначены для измерений силы при определении адгезионной прочности (адгезии) защитных покрытий из полимерных лент или других аналогичных покрытий.
Внешний вид.
Адгезиметры электронные
Рисунок № 1
Внешний вид.
Адгезиметры электронные

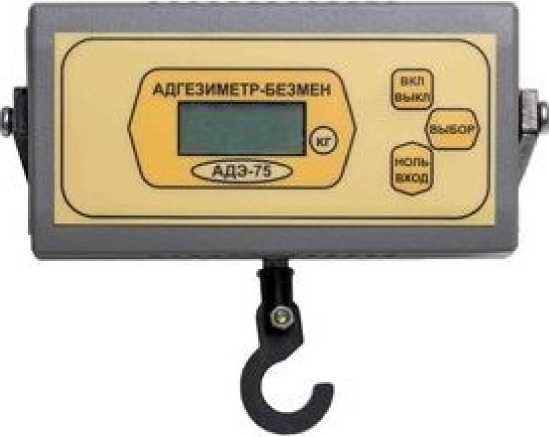

Рисунок № 2
Внешний вид.
Адгезиметры электронные
Рисунок № 3
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 02.06.2030
Номер записи - 197393
ID в реестре СИ - 1425992
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "КВАЗАР" (ООО "КВАЗАР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№912 от 2020.05.15 ПРИКАЗ. О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Комплекты измерительные Testo 440
№291 от 2019.02.20 Об утверждении типов средств измерений
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Адгезиметры электронные (АДЭ-75 USB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "КВАЗАР" (ООО "КВАЗАР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90556-23 24.11.2028 |
Комплексы аппаратно-программные - Электронные системы медицинских осмотров, ЭСМО Общество с ограниченной ответственностью "КВАЗАР" (ООО "КВАЗАР") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
90557-23 24.11.2028 |
Комплексы аппаратно-программные - Электронные системы медицинских осмотров, ЭСМО Общество с ограниченной ответственностью "КВАЗАР" (ООО "КВАЗАР") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
74078-25 02.06.2030 |
Адгезиметры электронные , АДЭ-75 USB Общество с ограниченной ответственностью "КВАЗАР" (ООО "КВАЗАР") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Адгезиметры электронные (АДЭ-75 USB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 12 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Адгезиметры электронные (АДЭ-75 USB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (ADE75.hex) обеспечивает чтение данных первичного измерительного преобразователя, обработку, хранение, отображение результатов измерений на символьном индикаторе, выбор команд пользователя из иерархического меню посредством кнопок, передачу информации в реальном времени через интерфейс USB на ПК, позволяет инициировать выполнение измерительного цикла, определяет минимальное, максимальное и среднее значение адгезии.
Прямой доступ к ПО «ADE75.hex» отсутствует. Внешнее программное обеспечение (ADE2USB.exe) считывает данные с памяти адгезиметра в порт USB персонального компьютера и обеспечивает обработку данных.
Конструкция адгезиметров исключает возможность несанкционированного влияния на ПО СИ и первичную измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с ГОСТ Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
|
Идентификационное данные (признаки) |
Значение |
|
Встроенное программное обеспечение | |
|
Идентификационное наименование ПО |
ADE75.hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.х |
|
Цифровой идентификатор ПО |
CRC32:786A07A9 |
|
Внешнее программное обеспечение | |
|
Идентификационное наименование ПО |
ADE2USB.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.х |
|
Цифровой идентификатор ПО |
CRC32:3CB4C864 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, нанесение на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 8 «Подготовка к работе» и 9 «Порядок работы» документа «Адгезиметр АДЭ-75 USB. Руководство по эксплуатации. Паспорт». АШНП.404131.082 РЭП.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерения АШНП.404131.082 ТУ «Адгезиметры электронные АДЭ-75 USB. Технические условия».
Общество с ограниченной ответственностью «КВАЗАР» (ООО «КВАЗАР») ИНН 0275023098
Юридический адрес: 450074, Республика Башкортостан, г. Уфа, ул. Пугачёва, д. 1/1
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия адгезиметров основан на преобразовании силы при определении адгезии защитного покрытия в аналоговый электрический сигнал и далее в цифровую форму с последующей цифровой обработкой встроенной ЭВМ.
Адгезиметры состоит из корпуса, ручки-скобы, крюка с тягой на шарнире, управляющей панели, первичного измерительного преобразователя, ЭВМ, управляющей панели (кнопки, символьный индикатор) и разъёма USB (тип B). В качестве первичного измерительного преобразователя используется одноточечная балка с тензометрическими датчиками.
Корпус выполнен из диэлектрического материала. В верхней части корпуса имеется ручка-скоба для удержания прибора и приложения силы, в нижней части - крюк для захвата образцов, сзади - батарейный отсек. Измеряемая сила, при которой произошло отслаивание (отрыв), прикладывается через ручку-скобу прибора строго перпендикулярно длинной части ручки-скобы.
Адгезиметры позволяют настроить пороговое значение усилия для автоматического определения начала измерения силы, время задержки после превышения порога усилия и время измерения силы. После окончания измерения силы адгезиметр автоматически вычисляет максимальное, среднее и минимальное интегральные значения величины силы, которые отображаются на символьном индикаторе.
Адгезиметр имеет встроенную память емкостью 30 измерений.
Результаты измерений могут быть переданы на компьютер для просмотра в виде временного графика и (или) таблицы.
Заводской номер вписывается несмываемыми чернилами в специально отведённые поля в табличке, которая вклеивается на обратную сторону прибора. В табличку типографским способом вносятся наименование изготовителя, почтовый адрес и телефон.
Общий вид средства измерений представлен на рисунке 1. Обозначение мест нанесения заводского номера и опломбирования от несанкционированного доступа представлены на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид средства измерений

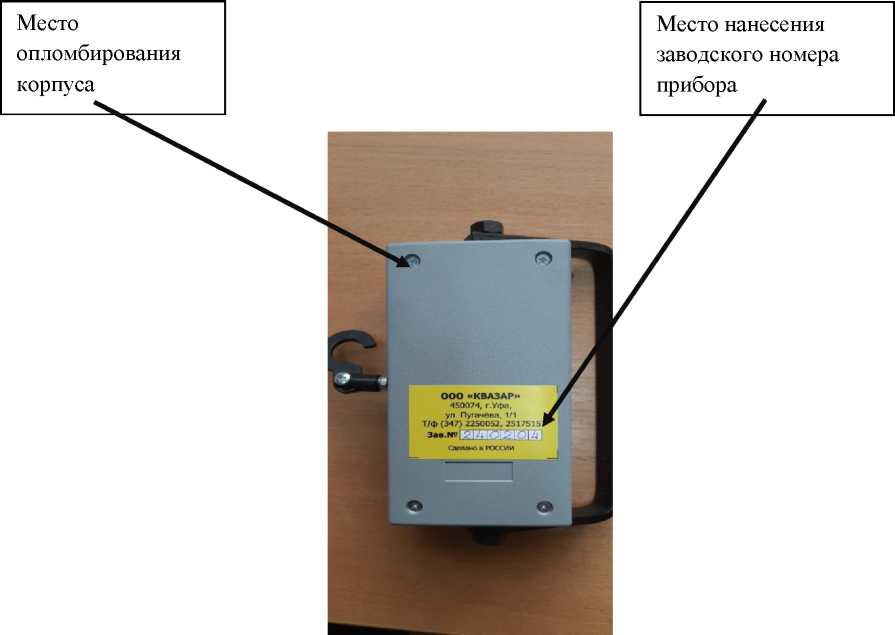

Рисунок 2 - Обозначение мест нанесения заводского номера и опломбирования от несанкционированного доступа
Т аблица 4-
|
Наименование |
Обозначение |
Количество |
|
Прибор АДЭ-75 USB |
1 шт. | |
|
Адаптер питания ROBITON USB1000 (5 В, 1000 мА,220В) |
1 шт. | |
|
Шнур компьютерный (штекер USB - A / штекер USB - B) |
1 шт. | |
|
Зажим-гребенка крепления конца полосы при определении адгезии |
1 шт. | |
|
Шаблон для надрезания полос защитного покрытия шириной 10, 20, 30, 40 мм |
1 шт. | |
|
Нож-бритва с запасными лезвиями для подрезания пленочных защитных покрытий |
1 шт. | |
|
Компакт-диск с программным обеспечением:
«CP210x VCP Windows» «Silicon Labs» |
1 шт. | |
|
Руководство по эксплуатации. Паспорт |
АШНП.404131.082 РЭП |
1 экз. |
Т аблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н (кгс) |
от 9,81 до 735,75 (от 1,0 до 75,0) |
|
Пределы допускаемой основной относительной погрешности измерений силы при нормальных условиях, % |
± 2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы при температурах выше 35 °С и ниже 15 °С, на каждые 10 °С, % |
± 0,5 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цена младшего разряда, Н (кгс) |
0,0981 (0,01) |
|
Задаваемые уровни усилия, при превышении которых, начинается измерение силы (пороговое значение усилия), |
0,981; 4,905; 9,81; 19,62; 49,05 |
|
Н(кгс) |
(0,1; 0,5; 1,0; 2,0; 5,0) |
|
Время продолжительности измерения силы, с |
10, 20, 30, 40, 50 |
|
Параметры электрического питания: - напряжение постоянного тока,В |
от 3,6 до 4,0 |
|
Габаритные размеры, мм, не более | |
|
- длина |
170 |
|
- ширина |
150 |
|
- высота |
50 |
|
Масса, кг, не более |
1,0 |
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура воздуха ,°С |
от + 15 до + 35 |
|
Рабочие условия применения: - температура воздуха ,°С |
от -20 до + 55 |
