Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (принтер, компьютер).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, и терминала, имеющего дисплей и клавиатуру. В корпусе ВИУ встроен принтер для печати этикеток.

Весы выпускаются в следующих конструктивных исполнениях:

• -   дисплеи продавца и покупателя закреплены на корпусе весов посредством стойки, клавиатура крепится к передней панели корпуса весов посредством кронштейна. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс C);

• -   дисплей и клавиатура крепятся к передней панели корпуса весов. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (индекс P);

• -   клавиатура, дисплеи продавца и покупателя закреплены на корпусе весов посредством стойки. Корпусные детали выполняются из металла, печатающее устройство выполнено встроенным в корпус весов, для заправки бумаги необходимо поднять платформу ГПУ (без индекса).

Весы изготавливаются однодиапазонными и двухинтервальными.

В терминалах весов используются жидкокристаллические дисплеи (индекс Д2).

Весы поставляются с интерфейсами: RS-232, Ethernet (индекс И1).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• -    полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• -   устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• -    устройство слежения за нулем (п. Т.2.7.3);

• -   устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• -   устройство предварительного задания значения массы тары (п. Т.2.7.5).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• -   вычисление стоимости товаров по массе и цене;

• -   вычисление стоимости штучных товаров по количеству и цене за штуку;

• -   суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме;

• -   программирование цен товаров и вызов их из энергонезависимой памяти весов;

• -   запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

• -   печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя (формат - цифровой, способ нанесения - типографский);

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max ...);

• - значение минимальной нагрузки (Min ...);

• - значение поверочного деления (е = ...) и действительной цены деления (d);

• - значение максимальной выборки массы тары (Т = - ...);

• - знак утверждения типа средства измерений;

• - параметры электрического питания;

• - год изготовления.

Структура условного обозначения модификаций весов:

Весы электронные POScenter LP [1] [2]-[3] [4] [5],

где POScenter LP - обозначение типа весов;

• [1] - индекс конструктивного исполнения: без индекса; C; P;

• [2] - значения максимальной нагрузки (Max) весов, кг: 15 или 30;

• [3] - значения поверочного интервала (e) весов, г:

• - 5 или 10 - для однодиапазонных весов;

• - 2.5 или 5.10 - для двухинтервальных весов;

• [4] - индекс дисплея: Д2;

• [5] - индекс наличия интерфейса: И1.

Пример обозначения весов при заказе:

Весы электронные POScenter LP C 15-2.5 Д2И1

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

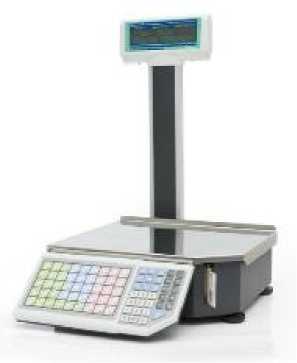

Весы с индексом С

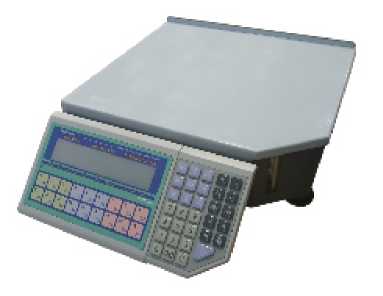

Весы с индексом Р

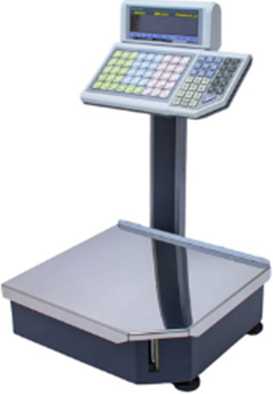

Весы без индекса

Место нанесения заводского номера

Рисунок 1 - Общий вид весов с указанием места нанесения знака утверждения типа, места нанесения заводского номера (индексы: без индекса; C; P)

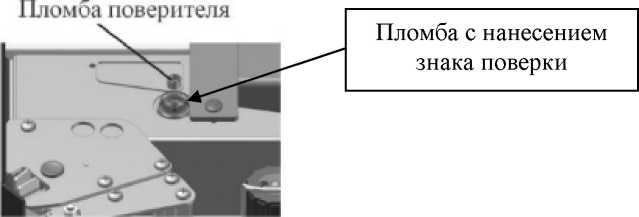

Рисунок 2 - Схемы пломбировки весов, обозначение места нанесения знака поверки (индексы: без индекса; C; P)

Таблица 6 -

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (шре). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности
