Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, аналого-цифровым преобразователем (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, принтер или препакинг-принтер) (далее - ВУ).

Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала, имеющего дисплей и клавиатуру, либо не имеют терминала, тогда индикация и управление весами выведены на ВУ.

Весы имеют два конструктивных исполнения:

а) терминал установлен на корпусе весов или на выносной стойке;

б) без терминала - индикация и управление весами выведены на ВУ.

Конструктивные исполнения обозначаются индексами:

• - терминал в пластмассовом корпусе закреплен на корпусе весов или на выносной стойке, дисплей с индикацией массы, клавиатура 2-х кнопочная (индекс ДП1);

• - без терминала - индикация и управление весами выведены на ВУ (индекс К).

Весы выпускаются со встроенными интерфейсами RS-232 (индекс Р), USB (индекс Ю).

Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи (индекс А).

В весах предусмотрены следующие устройства и функции:

• - полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На корпусе весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов

• - заводской номер весов;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки Maxi;

• - значение минимальной нагрузки Min;

• - поверочный интервал ei;

• - максимальный диапазон устройства выборки массы тары Т = -;

• - знак утверждения типа;

• - год изготовления;

• - параметры электрического питания.

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными.

Структура условного обозначения модификаций весов:

POScenter Slim [1] [2] - [3] [4] [5] [6]

где POScenter Slim - обозначение типа весов;

• [1] - индекс ГПУ весов: от 200 до 450;

• [2] - значение Мах весов, кг:

• - 3; 6; 15 или 30 - для однодиапазонных или двухинтервальных весов;

• - 15 или 30 - для трехинтервальных весов;

• [3] - значение е весов, г:

• - 1; 2; 5 или 10 - для однодиапазонных весов;

• - 0,5.1; 1.2; 2.5 или 5.10 - для двухинтервальных весов;

• - 1.2.5; 1.5.10 - для трехинтервальных весов;

• [4] - индекс конструктивного исполнения весов: ДП1 или К;

• [5] - индекс наличия интерфейса весов: Р и/или Ю;

• [6] - индекс А - наличие встроенного аккумулятора или индекс отсутствует, если аккумулятор не установлен.

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения знака поверки, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

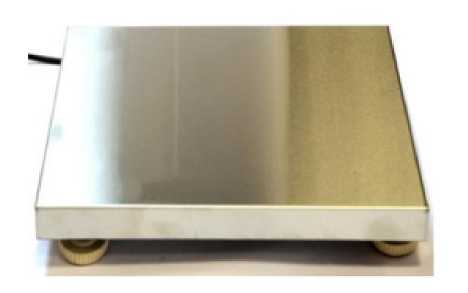

модификация б)

POScenter Slim [1] [2] - [3] [К] [5] [6]

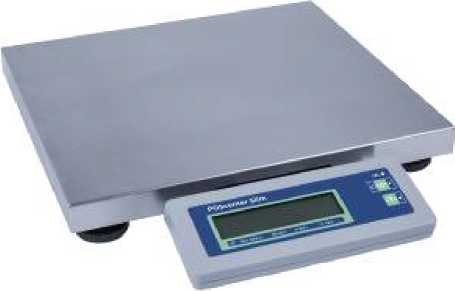

модификация а)

POScenter Slim [1] [2] - [3] [ДП1] [5] [6]

Место нанесения знака утверждения типа

0001

/Е1[

2О24Г.

TXT OIML P76-1-20TI

Мах 6/1S кг Мт 40 Г е=2/5 г

Т=-12кг

Весы электронТ^ POScenter Slim 30015-2.5 К Ю

Рисунок 1 - Общий вид весов (модификация POScenter Slim [1] [2] - [3] [ДП1] [5] [6], модификации POScenter Slim [1] [2] - [3] [К] [5] [6]) с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Пломба с нанесением знака поверки

Рисунок 2 - Схема пломбировки весов с указанием места ограничения доступа к местам настройки (регулировки)

Таблица 6 -

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (шре). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности
