Наименование

Обозначение

Количество

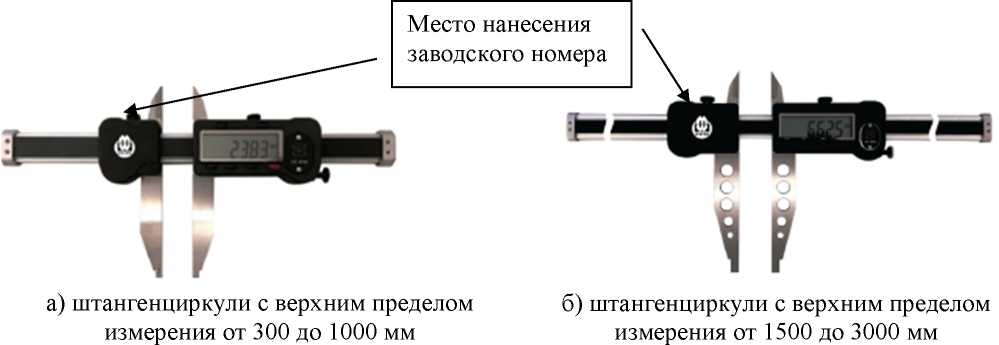

Штангенциркуль цифровой со сменными губками

Werka

1 шт.

Футляр

-

1 шт.

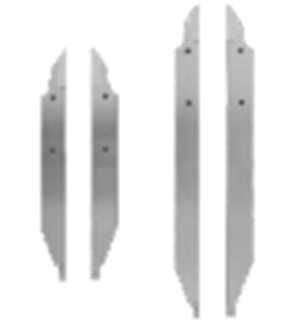

Сменные измерительные губки (2 шт.)

-

1 компл.*

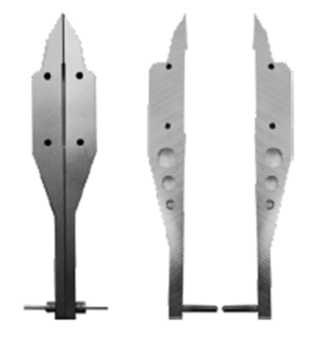

Сменные измерительные губки с возможностью установки измерительных наконечников (2 шт.)

-

1 компл.*

Измерительные наконечники (2 шт.)

-

1 компл.*

Установочный шаблон

-

1 шт.*

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.**

• * По заказу

• * * Поставляется один экземпляр в один адрес

Диапазон измерений*, мм

Пределы допускаемой абсолютной погрешности при измерении наружных и внутренних размеров, мм

Цена единицы наименьшего разряда, мм

от 0 до 300

±0,04

0,01

от 0 до 500

±0,05

от 0 до 800 от 0 до 1000

±0,06

от 0 до 1500

±0,10

от 0 до 2000

±0,13

от 0 до 2500

±0,20

от 0 до 3000

±0,25

* Нижняя граница диапазона измерений установлена для наружных размеров. Для внутренних размеров нижняя граница диапазона измерений равна g, где g - размер сдвинутых до соприкосновения губок для измерений внутренних размеров.

Диапазоны измерений указаны без учета размера сменных наконечников.

Наименование характеристики

Значения

Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей, мкм, не более

0,32

Параметр шероховатости Ra измерительных поверхностей кромочных губок, мкм, не более

0,63

Усилие перемещения рамок по штанге, Н, не более

- для штангенциркулей с верхним пределом измерений 300 мм, включ.

20

- для штангенциркулей с верхним пределом измерений свыше 300 мм

30

Отклонение от плоскостности и прямолинейности плоских измерительных поверхностей губок на 100 мм длины измерительной поверхности, мм, не более

0,01

Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров на 100 мм длины измерительной поверхности, мм, не более

0,02

Отклонение от параллельности измерительных поверхностей губок для внутренних измерений, мм, не более

0,01

Номинальный размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями (g) для штангенциркулей с верхним пределом измерений от 300 до 1000 мм включ. до ввода в эксплуатацию, мм

10

Номинальный размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями (g) для штангенциркулей с верхним пределом измерений св. 1000 до 3000 мм до ввода в эксплуатацию, мм

20

Допускаемое отклонение размера губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров от номинального значения, мм, не более

0,01

Условия эксплуатации:

• - температура окружаю щего воздуха, °С

• - относительная влажность воздуха, %, не более

от +15 до +25

80

Наименование характеристики

Значения для диапазона измерений

от 0 до 300

от 0 до 500

от 0 до 800

от 0 до

1000

от 0 до

1500

от 0 до 2000

от 0 до 2500

от 0 до 3000

Длина вылета губок, мм, не менее

• - с плоскими измерительными поверхностями для измерений наружных размеров;

• - с кромочными измерительными поверхностями;

• - с цилиндрическими измерительными поверхностями для измерений внутренних размеров.

90

40

10

150

50

15

Габаритные размеры, мм, не более:

• - длина

• - ширина

• - высота

540

240

60

840

240

60

1140

240

60

1340

240

60

1840

340

60

2350

340

60

2850

340

60

3360

340

60

Масса, кг, не более

0,8

1,0

1,5

2,0

2,5

3,0

4,0

5,0

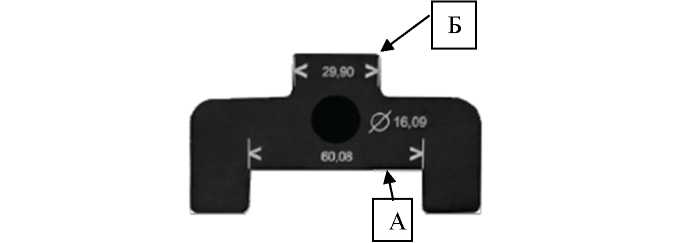

Наименование характеристики

Значения

Номинальная длина размера А*, мм

от 55 до 65

Номинальная длина размера Б*, мм

от 25 до 35

Отклонение от номинальных размеров А и Б, мм, не более

±0,013

Номинальный диаметр отверстия*, мм

от 10 до 20

Отклонение от номинального диаметра отверстия, мм, не более

±0,013

Отклонение от круглости отверстия, мм, не более

0,013

Параметр шероховатости измерительных поверхностей, мкм, не более

0,63

* Уточненные значения размеров А, Б и диаметра отверстия наносятся на поверхность установочного шаблона типографским способом
