Номер по Госреестру СИ: 87990-23
87990-23 Нутромеры микрометрические трехточечные
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры микрометрические трехточечные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 1
Внешний вид.

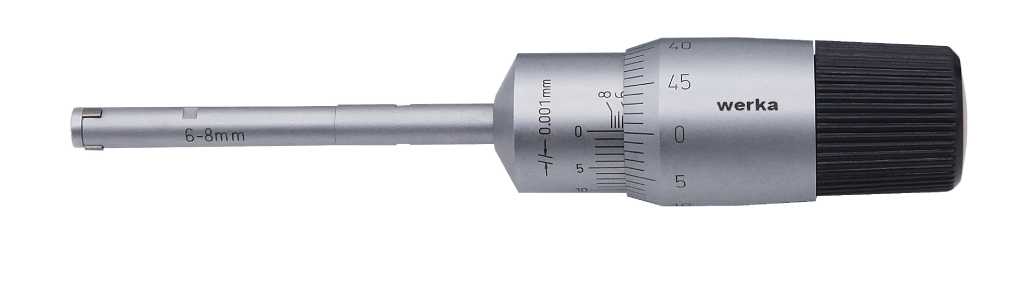

Нутромеры микрометрические трехточечные
Рисунок № 2
Внешний вид.

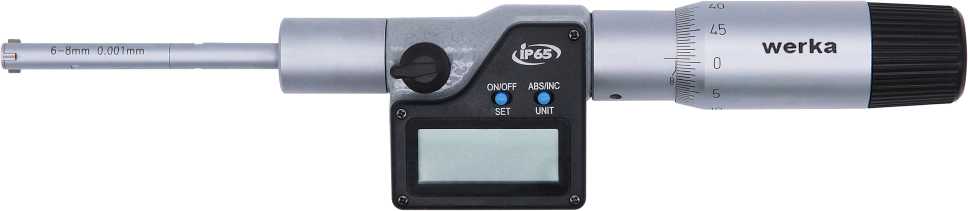

Нутромеры микрометрические трехточечные
Рисунок № 3
Внешний вид.

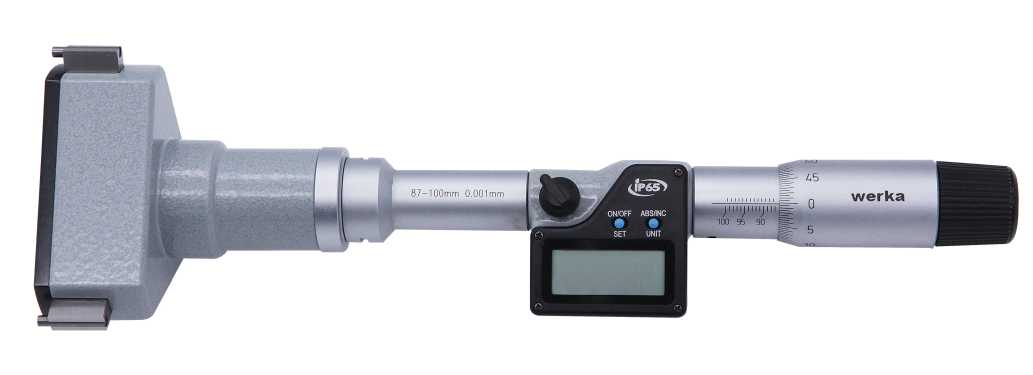

Нутромеры микрометрические трехточечные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (с изменениями согласно приказу Росстандарта от 15 августа 2022 г. № 2018);
JJG 22/1—2014 «Нутромеры микрометрические трехточечные. Стандарт предприятия».
ПравообладательWERKA CO., LTD, КНР
Адрес: 200050, P.R.China, Shanghai, Ding Xi Rd, No.1016
North Yin Tong Mansion, room 1701-1702
Телефон: +86 21 62407620
Web-сайт: www.werkatools.ru
Изготовитель
WERKA CO., LTD, КНРАдрес: 200050, P.R.China, Shanghai, Ding Xi Rd, No.1016
North Yin Tong Mansion, room 1701-1702
Телефон: +86 21 62407620
Web-сайт: www.werkatools.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
WERKA CO., LTD, КНРАдрес: 200050, P.R.China, Shanghai, Ding Xi Rd, No.1016
North Yin Tong Mansion, room 1701-1702
Телефон: +86 21 62407620
Web-сайт: www.werkatools.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия.
Нутромеры изготавливаются следующих моделей:
-
- НМТ - механические;
-
- НМТЦ - электронно-механические.
Нутромеры модели НМТ состоят из микрометрического винта и измерительной головки. Отсчет показаний осуществляется по шкалам стебля и барабана.
Нутромеры НМТЦ состоят из встроенного цифрового отсчетного устройства, микрометрического винта и измерительной головки. Питание осуществляется от литиевой батареи типа LR44.
Измерительная головка нутромеров имеет три подвижных измерительных наконечника, расположенных под углом 120 градусов друг к другу. Измерительная поверхность наконечников для диапазонов измерений от 6 до 12 мм выполнена из стали, а для диапазонов измерений свыше 12 до 100 мм из твердого сплава.
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр. Для диапазонов измерений от 6 до 12 мм - вставка 100 мм, для диапазонов измерений свыше 12 до 100 мм - вставка 150 мм. Настройка нутромеров осуществляется с помощью установочных колец, входящих в комплект.
Нутромеры поставляются индивидуально или наборами, включающими от двух до четырех штук в зависимости от типоразмеров.
Логотип
или
наносится на паспорт нутромеров типографским
методом и на микрометрическую головку нутромеров лазерной маркировкой.
Заводской номер нутромера наносится на микрометрическую головку лазерной маркировкой в формате цифрового или буквенно-цифрового обозначения.
Диапазон измерений нутромера наносится на измерительную головку лазерной маркировкой.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1 - 3.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид нутромеров модели НМТ
Рисунок 2 - Общий вид нутромеров модели НМТЦ
Рисунок 3 - Общий вид нутромеров модели НМТЦ
Таблица 5 -
Наименование |
Обозначение |
Комплектность |
Нутромер |
1 шт или 1 набор | |
Установочное кольцо |
1 шт или 1 компл. | |
Ключ |
1 шт | |
Элемент питания для нутромеров модели НМТЦ |
1 шт | |
Футляр |
1 шт | |
Паспорт |
1 экз. |
Таблица 1 - Основные метрологические характеристики нутромеров модели НМТ
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мм |
Номинальные диаметры установочных колец, мм |
Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
От 6 до 8 |
0,001 |
±0,004 |
6,000±0,010 |
±2,2 |
От 8 до 10 |
0,001 |
±0,004 |
8,000±0,010 |
±2,2 |
От 10 до 12 |
0,001 |
±0,004 |
10,000±0,010 |
±2,2 |
От 12 до 16 |
0,005 |
±0,005 |
16,000±0,010 |
±2,2 |
От 16 до 20 |
0,005 |
±0,005 |
16,000±0,010 |
±2,2 |
От 20 до 25 |
0,005 |
±0,005 |
25,000±0,010 |
±2,2 |
От 25 до 30 |
0,005 |
±0,005 |
25,000±0,010 |
±2,2 |
От 30 до 40 |
0,005 |
±0,005 |
40,000±0,010 |
±2,2 |
От 40 до 50 |
0,005 |
±0,005 |
40,000±0,010 |
±2,2 |
От 50 до 63 |
0,005 |
±0,005 |
62,000±0,020 |
±2,5 |
От 62 до 75 |
0,005 |
±0,005 |
62,000±0,020 |
±2,5 |
От 75 до 88 |
0,005 |
±0,005 |
87,000±0,020 |
±2,5 |
От 87 до 100 |
0,005 |
±0,005 |
87,000±0,020 |
±2,5 |
Таблица 2 - Основные метрологические характеристики нутромеров НМТЦ
Диапазон измерений нутромера, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности, мм |
Номинальные диаметры установочных колец, мм |
Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
От 6 до 8 |
0,001 |
±0,004 |
6,000±0,010 |
±2,2 |
От 8 до 10 |
0,001 |
±0,004 |
8,000±0,010 |
±2,2 |
От 10 до 12 |
0,001 |
±0,004 |
10,000±0,010 |
±2,2 |
От 12 до 16 |
0,001 |
±0,004 |
16,000±0,010 |
±2,2 |
От 16 до 20 |
0,001 |
±0,004 |
16,000±0,010 |
±2,2 |
От 20 до 25 |
0,001 |
±0,004 |
25,000±0,010 |
±2,2 |
От 25 до 30 |
0,001 |
±0,004 |
25,000±0,010 |
±2,2 |
От 30 до 40 |
0,001 |
±0,004 |
40,000±0,010 |
±2,2 |
От 40 до 50 |
0,001 |
±0,005 |
40,000±0,010 |
±2,2 |
От 50 до 63 |
0,001 |
±0,005 |
62,000±0,020 |
±2,5 |
От 62 до 75 |
0,001 |
±0,005 |
62,000±0,020 |
±2,5 |
От 75 до 88 |
0,001 |
±0,005 |
87,000±0,020 |
±2,5 |
От 87 до 100 |
0,001 |
±0,007 |
87,000±0,020 |
±2,5 |
Таблица 3 - Г абаритные размеры и масса
Модель |
Диапазон измерений, мм |
Г абаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
НМТ |
От 6 до 8 |
255x148x43 |
0,5 |
От 8 до 10 |
255x148x43 |
0,5 | |
От 10 до 12 |
255x148x43 |
0,5 | |
От 12 до 16 |
255x148x43 |
0,8 | |
От 16 до 20 |
255x148x43 |
0,8 | |
От 20 до 25 |
255x148x43 |
1,0 | |
От 25 до 30 |
255x148x43 |
1,1 | |
От 30 до 40 |
275x240x90 |
2,2 | |
От 40 до 50 |
275x240x90 |
2,3 | |
От 50 до 63 |
330x300x100 |
3,5 | |
От 62 до 75 |
335x295x100 |
3,4 | |
От 75 до 88 |
330x290x100 |
4,2 | |
От 87 до 100 |
330x290x100 |
4,1 | |
НМТЦ |
От 6 до 8 |
255x148x43 |
0,6 |
От 8 до 10 |
255x148x43 |
0,6 | |
От 10 до 12 |
255x148x43 |
0,6 | |
От 12 до 16 |
255x148x43 |
0,8 | |
От 16 до 20 |
255x148x43 |
0,8 | |
От 20 до 25 |
255x148x43 |
1,1 | |
От 25 до 30 |
255x148x43 |
1,1 | |
От 30 до 40 |
270x235x80 |
2,2 | |
От 40 до 50 |
272x240x85 |
2,3 | |
От 50 до 63 |
335x295x95 |
3,5 | |
От 62 до 75 |
295x255x105 |
3,4 | |
От 75 до 88 |
330x285x100 |
4,3 | |
От 87 до 100 |
290x260x110 |
4,1 |
Таблица 4 - Условия эксплуатации
Наименование xарактеристики |
Значение |
Условия эксплуатации: -температура окружающего воздуxа, °С - относительная влажность воздуxа, %, не более |
От +15 до +25 80 |
