Номер по Госреестру СИ: 92951-24
92951-24 Ключи моментные предельные
(Werka)
Назначение средства измерений:
Ключи моментные предельные Werka (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

Внешний вид.
Ключи моментные предельные
Рисунок № 1

Внешний вид.
Ключи моментные предельные
Рисунок № 2

Внешний вид.
Ключи моментные предельные
Рисунок № 3

Внешний вид.
Ключи моментные предельные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8:
-
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9202-1405, Werka 9202-3820, Werka
9202-1240, Werka 9202-1260, Werka 9203-1210,
Werka 9203-1220, Werka 9203-1840, 9 Werka 203-1860. Руководство по эксплуатации»;
-
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9200-1405, Werka 9200-3820, Werka
9200-1240, Werka 9200-1260, Werka 9201-1205,
Werka 9201-1220, Werka 9201-1840, Werka 9201-1860. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные Werka. Модификации:
Werka
Werka
Werka
Werka 9203-1860 производства Werka Co., Ltd, КНР».
-
9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205,
-
9201-1220, Werka 9201-1840, Werka 9201-1860, Werka 9202-1405, Werka 9202-3820,
-
9202-1240, 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840,
Werka Co., Ltd, КНР
Адрес: No.288-1 Song Hai Rd (Qingpu Industry Zone), Zhao Xiang Town, 201703 Shanghai,
P.R.China
Тел.: +86-21-62407620
E-mail: info@werka.com.cn
Изготовитель
Werka Co., Ltd, КНРАдрес: No.288-1 Song Hai Rd (Qingpu Industry Zone), Zhao Xiang Town, 201703 Shanghai,
P.R.China
Тел.: +86-21-62407620
E-mail: info@werka.com.cn
Испытательный центр
ответственностью«Автопрогресс-М»
Общество с ограниченной (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Werka Co., Ltd, КНРАдрес: No.288-1 Song Hai Rd (Qingpu Industry Zone), Zhao Xiang Town, 201703 Shanghai,
P.R.China
Тел.: +86-21-62407620
E-mail: info@werka.com.cn
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860 имеют основную и нониусную шкалы, расположенные на рукоятке, а ключи модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860 нанесенные на корпус основную и на рукоятку нониусную шкалы. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют два варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260 и в виде головки с внутренним прямоугольным отверстием под сменные насадки
для модификаций Werka
9201-1205,
Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860,
Werka 9201-1220, Werka 9201-1840, Werka 9201-1860.
Ключи выпускаются в 16 модификациях: Werka 9202-1405,
Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1860, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860, которые отличаются диапазоном, ценой деления шкалы, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных Werka с местом указания заводского
Werka
Werka
Werka
9202-3820,
9203-1840,
9200-1260,
номера представлены на рисунках 1 - 4.

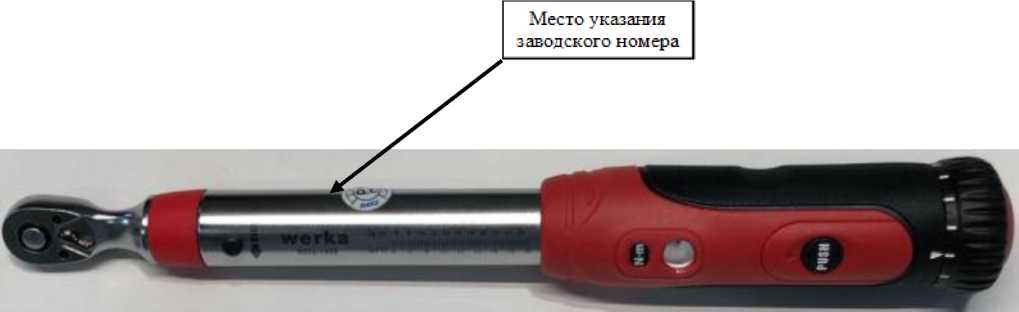

Рисунок 1 - Общий вид ключей моментных предельных Werka
модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260

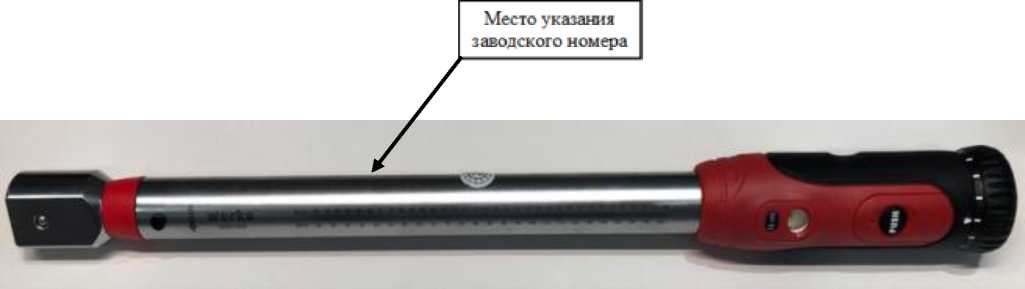

Рисунок 2 - Общий вид ключей моментных предельных Werka
модификаций Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860

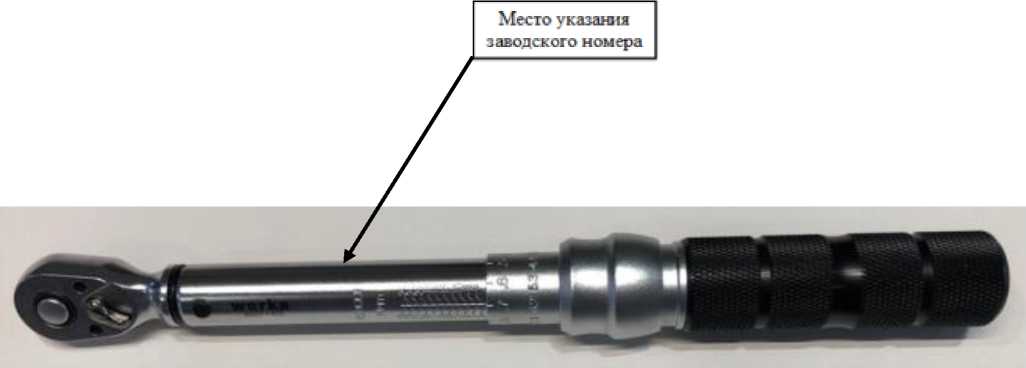

Рисунок 3 - Общий вид ключей моментных предельных Werka
модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260

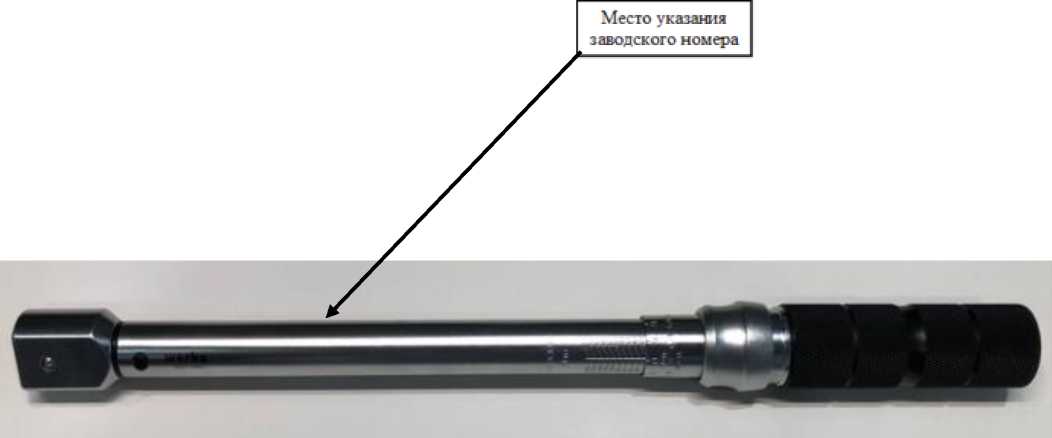

Рисунок 4 - Общий вид ключей моментных предельных Werka модификаций Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Werka 9202-1405 |
от 5 до 25 |
0,2 |
Werka 9202-3820 |
от 20 до 100 |
1 |
Werka 9202-1240 |
от 40 до 200 |
1 |
Werka 9202-1260 |
от 60 до 340 |
2 |
Werka 9203-1210 |
от 10 до 50 |
0,5 |
Werka 9203-1220 |
от 20 до 100 |
1 |
Werka 9203-1840 |
от 40 до 200 |
1 |
Werka 9203-1860 |
от 60 до 340 |
2 |
Werka 9200-1405 |
от 5 до 25 |
0,1 |
Werka 9200-3820 |
от 20 до 100 |
0,5 |
Werka 9200-1240 |
от 40 до 200 |
1 |
Werka 9200-1260 |
от 60 до 340 |
2 |
Werka 9201-1205 |
от 5 до 25 |
0,1 |
Werka 9201-1220 |
от 20 до 100 |
0,5 |
Werka 9201-1840 |
от 40 до 200 |
1 |
Werka 9201-1860 |
от 60 до 340 |
2 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм (дюйм) |
Габаритные размеры (Длина), мм, не более |
Масса, кг, не более |
Werka 9202-1405 |
6,35 (1/4) |
323 |
0,75 |
Werka 9202-3820 |
9,52 (3/8) |
400 |
1,00 |
Werka 9202-1240 |
12,70 (1/2) |
517 |
1,50 |
Werka 9202-1260 |
12,70 (1/2) |
620 |
1,75 |
Werka 9203-1210 |
9x12 |
356 |
0,85 |
Werka 9203-1220 |
9x12 |
356 |
0,90 |
Werka 9203-1840 |
14x18 |
472 |
1,30 |
Werka 9203-1860 |
14x18 |
572 |
1,65 |
Werka 9200-1405 |
6,35 (1/4) |
245 |
0,40 |
Werka 9200-3820 |
9,52 (3/8) |
410 |
0,90 |
Werka 9200-1240 |
12,70 (1/2) |
520 |
1,60 |
Werka 9200-1260 |
12,70 (1/2) |
610 |
1,80 |
Werka 9201-1205 |
9x12 |
230 |
0,85 |
Werka 9201-1220 |
9x12 |
370 |
1,10 |
Werka 9201-1840 |
14x18 |
487 |
1,25 |
Werka 9201-1860 |
14x18 |
577 |
1,75 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
