Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, шасси, технологического оборудования. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Для гашения гидравлических ударов, создаваемых во время движения АЦ и АТЗ, внутри секций могут располагаться перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к горловине АЦ или АТЗ.

АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.

На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз

АЦ и АТЗ оснащены технологическим оборудованием, которое предназначено для операций налива-слива нефтепродуктов с АЦ или АТЗ, а также механизированной заправки нефтепродуктами техники с АТЗ. Технологическое оборудование включает в себя:

• - горловину с указателем уровня;

• - патрубок для отвода паров нефтепродуктов;

• - крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - фильтры;

• - рукава напорно-всасывающие;

• - насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют модификации АТЗ-10,0 4693E1, АЦ-10,0 4693F1, АТЗ-11,0 4693E1, АЦ-11,0 4693F1, АТЗ-12,0 4693E1, АЦ-12,0 4693F1, АТЗ-13,0 4693E1, АЦ-13,0 4693F1, АТЗ-14,0 4693E1, АЦ-14,0 4693F1, АТЗ-15,0 4693E1, АЦ-15,0 4693F1, АТЗ-16,0 4693E1, АЦ-16,0 4693F1, АТЗ-17,0 4693E1, АЦ-17,0 4693F1, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.

Структура условного обозначения модификации АЦ или АТЗ:

АТЗ(АЦ)-[1] 4693[2]1, где:

• [1] - номинальная вместимость: 10,0, 11,0, 12,0, 13,0, 14,0, 15,0, 16,0, 17,0;

• [2] - F (автоцистерна), Е (автотопливозаправщик).

Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 3. Информационная табличка расположена с левой стороны по ходу движения в передней части АЦ и АТЗ, в месте указанном на рисунке 2.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

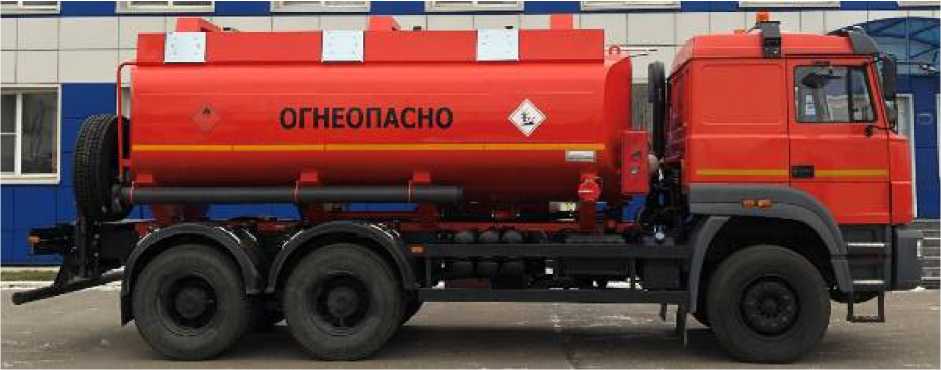

Рисунок 1 - Общий вид автоцистерны АЦ-15,0 4693F1

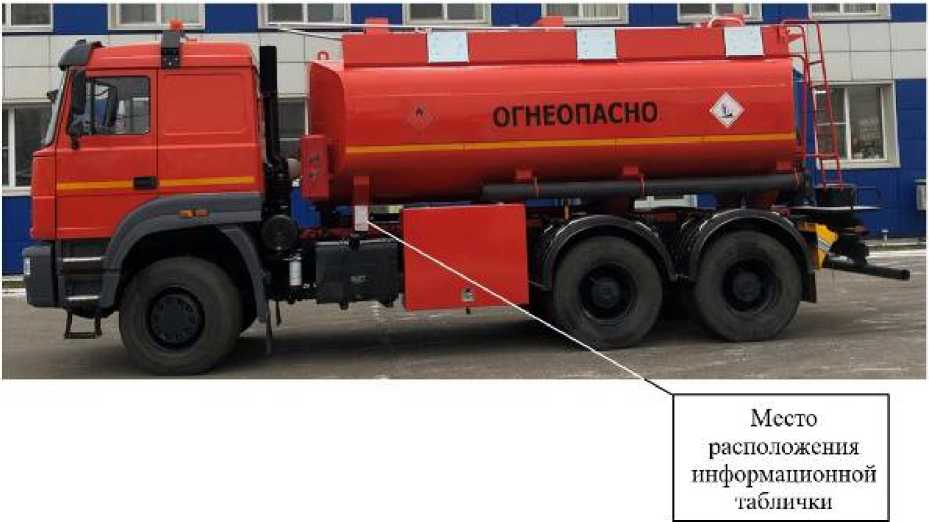

Рисунок 2 - Общий вид автотопливозаправщика АТЗ-15,0 4693E1 и место расположения информационной таблички

45.-4П1 j

I        000 IK Г(Ч**сн-АЬ™иш j

Место нанесения заводского (серия кого) номера

Рисунок 3 - Общий вид информационной таблички с указанием места нанесения заводского (серийного) номера

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5. Знак поверки наносится ударным способом на заклепку, крепящую указатель

Заклепка

для нанесения

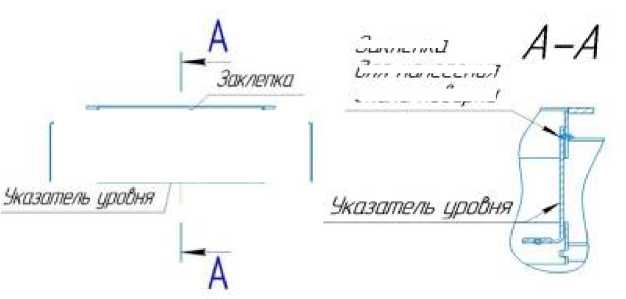

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

Укаэапель уровня

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Таблица 9 -

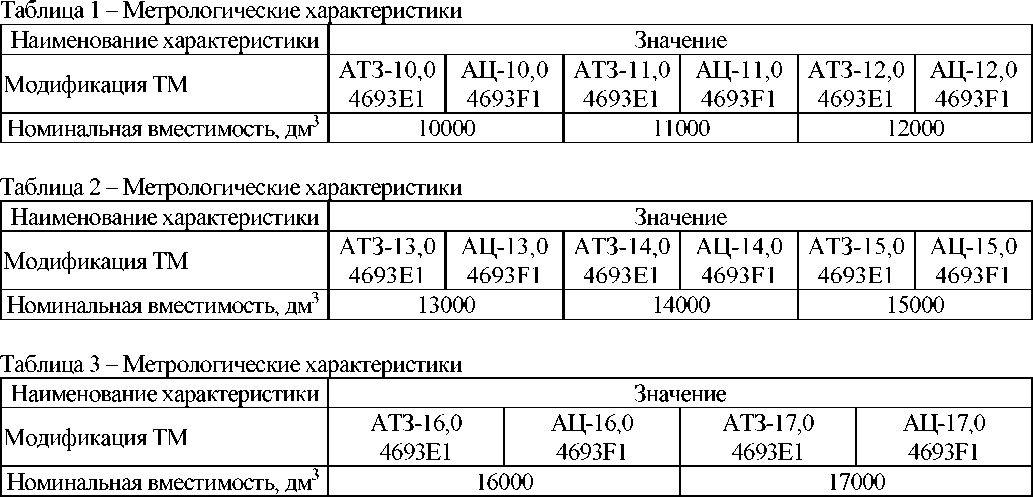

Таблица 4 - Метрологические характеристики

Таблица 5 -Технические характеристики

Таблица 6 -Технические характеристики

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики
