Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка.

АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.

На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - патрубок для отвода паров нефтепродуктов;

• - крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - фильтры;

• - рукава напорно-всасывающие;

• - насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют модификации АТЗ-4,0 4693С5, АЦ-4,0 4693D5, АТЗ-4,5 4693С5, АЦ-4,5 4693D5, АТЗ-4,9 4693С5, АЦ-4,9 4693D5, АТЗ-5,2 4693С5, АЦ-5,2 4693D5, АТЗ-6,0 4693С5, АЦ-6,0 4693D5, АТЗ-6,5 4693С5, АЦ-6,5 4693D5, АТЗ-7,0 4693С5, АЦ-7,0 4693D5, АТЗ-

• 7.5 4693С5, АЦ-7,5 4693D5, АТЗ-9,0 4693С6, АЦ-9,0 4693D6, АТЗ-10,0 4693С6, АЦ-10,0 4693D6, АТЗ-10,5 4693С6, АЦ-10,5 4693D6, АТЗ-11,0 4693С6, АЦ-11,0 4693D6, АТЗ-11,5 4693С6, АЦ-

• 11.5 4693D6, АТЗ-12,0 4693C6, АЦ-12,0 4693D6, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.

Структура условного обозначения модификации ППЦ:

АТЗ(АЦ)-[1] 4693[2][3], где:

• [1] - номинальная вместимость: 4,0, 4,5, 4,9, 5,2, 6,0, 6,5, 7,0, 7,5, 9,0, 10,0, 10,5, 11,0, 11,5, 12,0;

• [2] - D (автоцистерна), C (автотопливозаправщик);

• [3] - шасси: 5 (DONGFENG тип DFA), 6 (DONGFENG тип DFA1180).

Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 4. Информационная табличка расположена с правой стороны по ходу движения в передней части АЦ и АТЗ или на задней поверхности цистерны в местах, указанных на рисунке 3.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

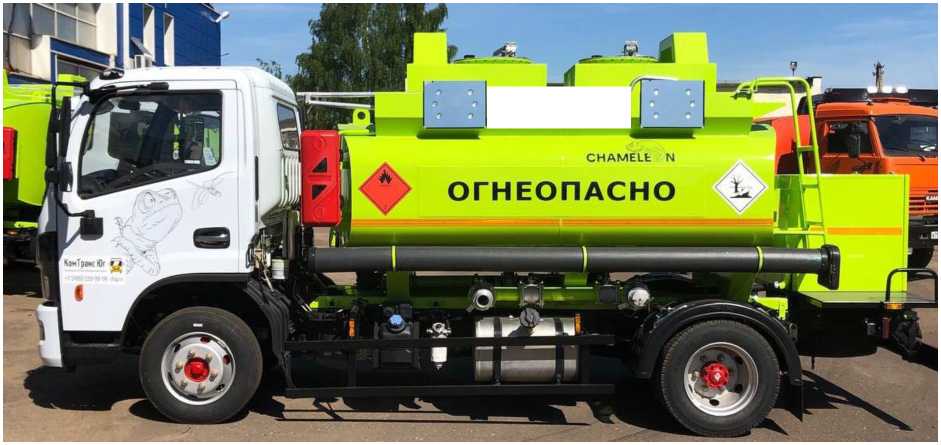

Рисунок 1 - Общий вид автоцистерны АЦ-4,9 4693D6

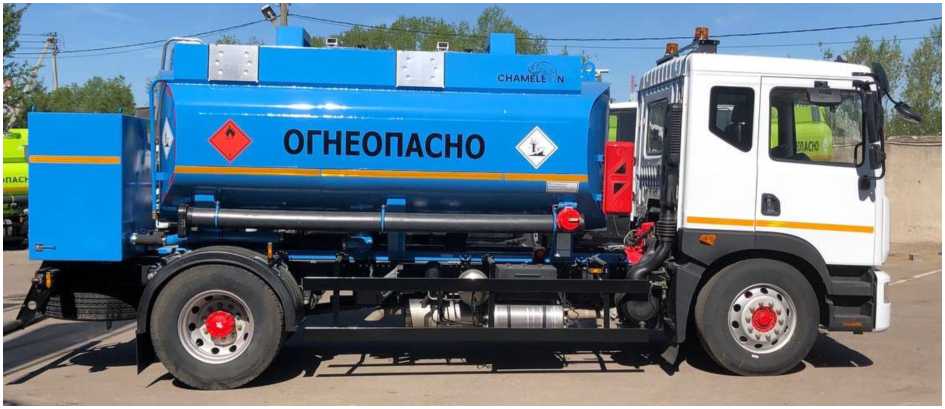

Рисунок 2 - Общий вид автотопливозаправщика АТЗ-4,9 4693С5

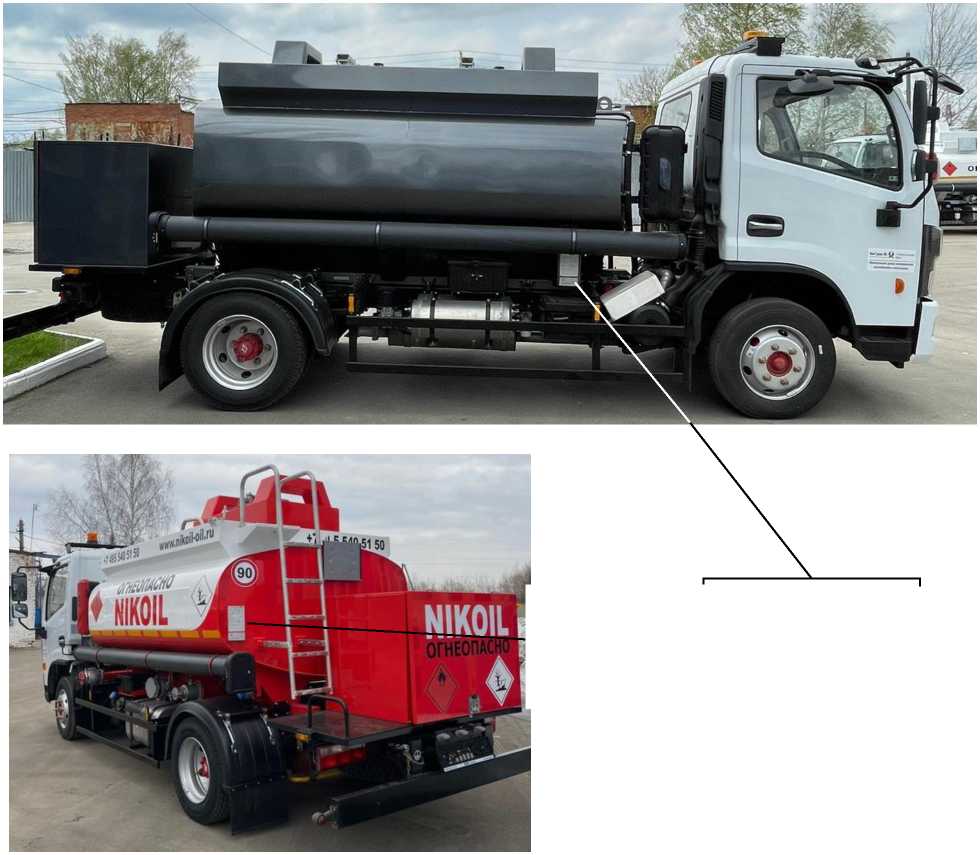

Рисунок 3 - Место расположения информационной таблички

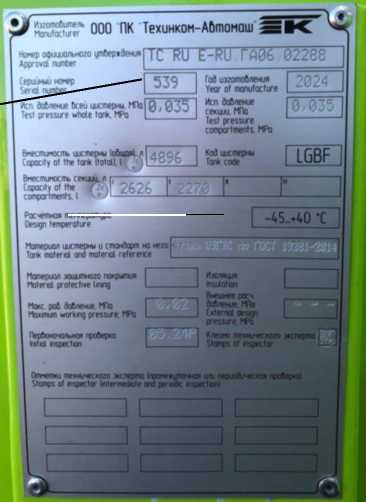

Рисунок 4 - Общий вид информационной таблички, с указанием места нанесения заводского (серийного) номера

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5 и 6. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

ЗаклЕпка

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

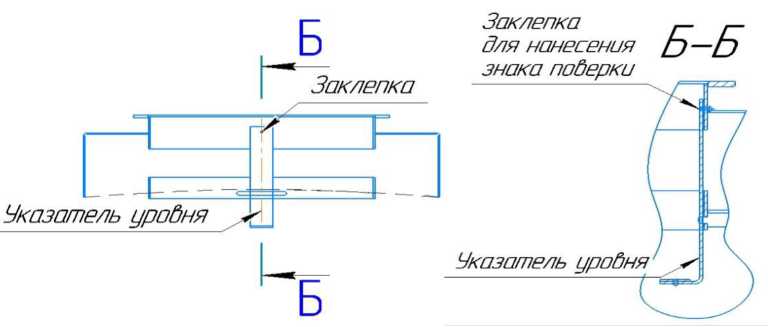

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Таблица 11 - Комплектность

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Значение

Наименование характеристики

Таблица 5 -

Таблица 6 -Технические

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики

Шасси_________

Снаряженная масса, кг, не более________

Габаритные размеры цистерны, мм, не более

• - длина

• - ширина

• - высота

  9000

  11400

  2550

  3500

Таблица 10 - Технические характеристики
