Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к горловине АЦ или АТЗ.

АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.

На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - патрубок для отвода паров нефтепродуктов;

• - крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - фильтры;

• - рукава напорно-всасывающие;

• - насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют модификации АТЗ-10 4693С8, АЦ-10 4693D8, АТЗ-11 4693С8, АЦ-11 4693D8, АТЗ-12 4693С8, АЦ-12 4693D8, АТЗ-13 4693С8, АЦ-13 4693D8, АТЗ-14 4693С8, АЦ-14 4693D8, АТЗ-15 4693С8, АЦ-15 4693D8, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.

Структура условного обозначения модификации ППЦ:

АТЗ(АЦ)-[1] 4693[2]8, где:

• [1] - номинальная вместимость: 10, 11, 12, 13, 14, 15;

• [2] - D (автоцистерна), C (автотопливозаправщик);

Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 4. Информационная табличка расположена с левой стороны по ходу движения в передней части АЦ и АТЗ, в месте указанном на рисунке 3.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

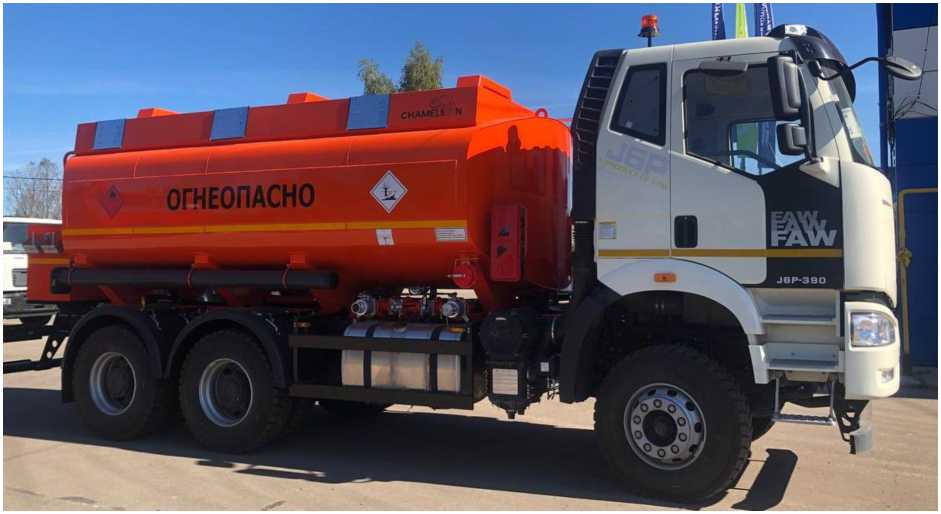

Рисунок 1 - Общий вид автоцистерны АЦ-14,0 4693D8

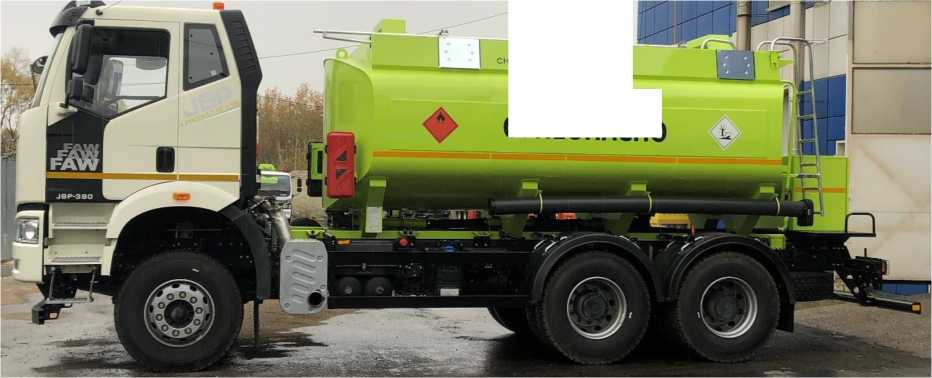

Рисунок 2 - Общий вид автотопливозаправщика АТЗ-15,0 4693С8

Место

расположения информационной таблички

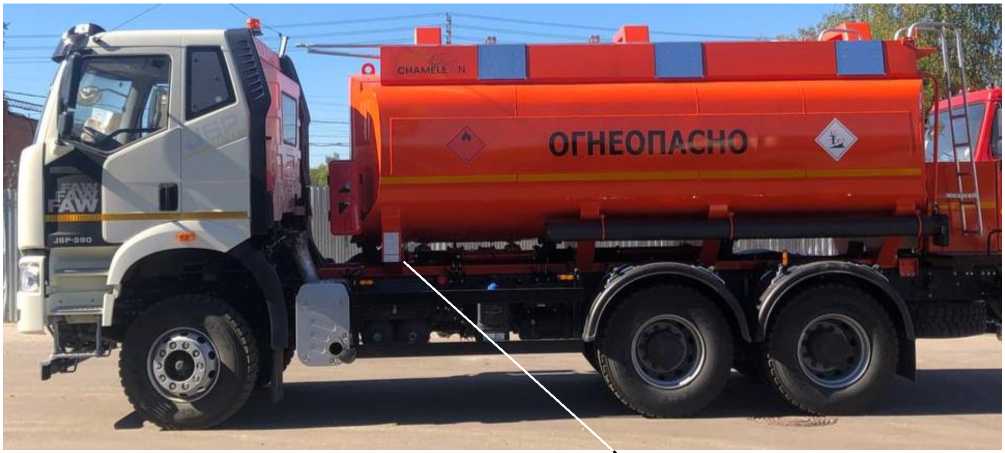

Рисунок 3 - Место расположения информационной таблички

Место нанесения заводского (серийного) номера

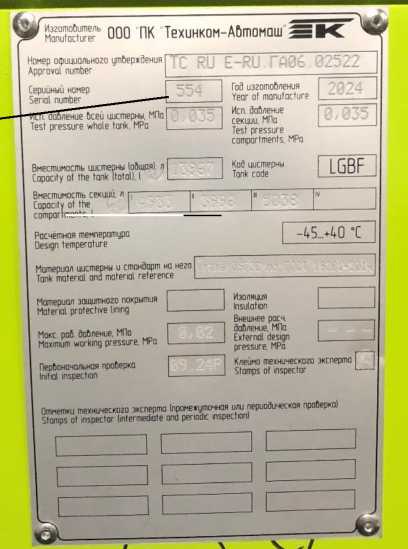

Рисунок 4 - Общий вид информационной таблички, с указанием места нанесения заводского (серийного) номера

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5 и 6. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

Заклапка

для нпнргрния

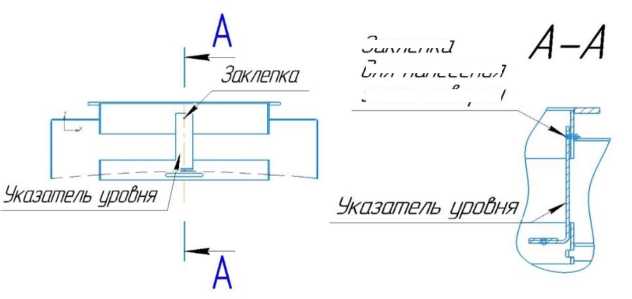

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

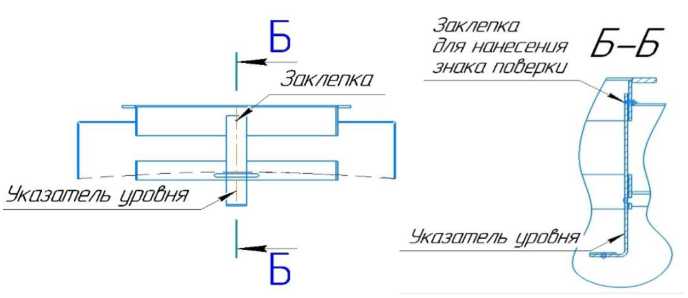

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Таблица 7 - Комплектность

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -

Таблица 4 -Технические характеристики

Таблица 5 - Технические характеристики

Таблица 6 - Технические характеристики
