Номер по Госреестру СИ: 95441-25
95441-25 Каналы измерительные приборов испытательных автоматизированных АСИС 6М
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные приборов испытательных автоматизированных АСИС 6М (далее - каналы) предназначены для измерений избыточного давления, силы и линейного перемещения.

Внешний вид.
Каналы измерительные приборов испытательных автоматизированных АСИС 6М
Рисунок № 1

Внешний вид.
Каналы измерительные приборов испытательных автоматизированных АСИС 6М
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) каналов включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
-
- обработка и преобразование сигналов от модулей обработки сигналов;
-
- разграничение доступа к данным для разных групп пользователей;
-
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
-
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
-
- диагностика и мониторинг функционирования технических и программных средств систем;
-
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 | |
|
Цифровой идентификатор ПО |
- |
|
- | |
|
e717f65562d9034ce3c51dd63 ca7a5f 1 | |
|
- | |
|
- | |
|
- | |
|
- | |
|
- | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на табличку, расположенную на балке нагрузочного устройства прибора испытательного автоматизированного АСИС 6М, и на левый верхний угол титульного листа руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ГТЯН.44111Х.XXXРЭ «Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГТЯН.440119.004ТУ. Приборы испытательные автоматизированные АСИС 6М. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»)
ИНН 5837030458
Юридический адрес: 440004, г. Пенза, ул. Центральная, стр. 1М
Телефон: (8412) 999-189; факс: (8412) 38-17-44
E-mail: info@npp-geotek.ru
Web-сайт: www.npp-geotek.com
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»)ИНН 5837030458
Адрес: 440004, г. Пенза, ул. Центральная, стр. 1М
Телефон: (8412) 999-189; факс: (8412) 38-17-44
Е-mail: info@npp-geotek.ru
Web-сайт: www.npp-geotek.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»)ИНН 5837030458
Юридический адрес: 440004, г. Пенза, ул. Центральная, стр. 1М
Телефон: (8412) 999-189; факс: (8412) 38-17-44
E-mail: info@npp-geotek.ru
Web-сайт: www.npp-geotek.com
Каналы используются в составе приборов испытательных автоматизированных АСИС 6М предназначенных для автоматизации физико-механических испытаний образцов грунтов в лабораторных условиях.
Конструкция каналов двухуровневая.
Нижний уровень каналов представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем.
Верхний уровень каналов включает в себя ПЭВМ с программным обеспечением.
Информационная связь между компонентами каналов реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия каналов заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующем) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Перечень типов каналов приведён в таблице 1. Сочетание количества и типов каналов определяется конструкцией конкретной модели прибора испытательного автоматизированного АСИС 6М, в состав которого входят данные каналы.
Таблица 1 - Перечень типов каналов
|
Наименование измерительного канала |
Обозначение измерительного канала |
Диапазон (поддиапазон) измерений |
|
Избыточное давление |
ИКД-2-М1 |
от 0 до 2000 кПа |
|
Сила сжатия |
ИКС-10-М1 |
от 100 до 1000 Н вкл. св. 1000 Н до 10000 Н |
|
ИКС-50-М1 |
от 500 до 50000 Н | |
|
Линейное перемещение |
ИКП-10-М1 |
от 0 до 10 мм |
|
ИКП-20-М1 |
от 0 до 20 мм | |
|
ИКП-40-М1 |
от 0 до 40 мм |
Фотография общего вида каналов представлена на рисунке 1.
Фотография вида с указанием мест нанесения заводского номера и знака утверждения типа представлена на рисунке 2.

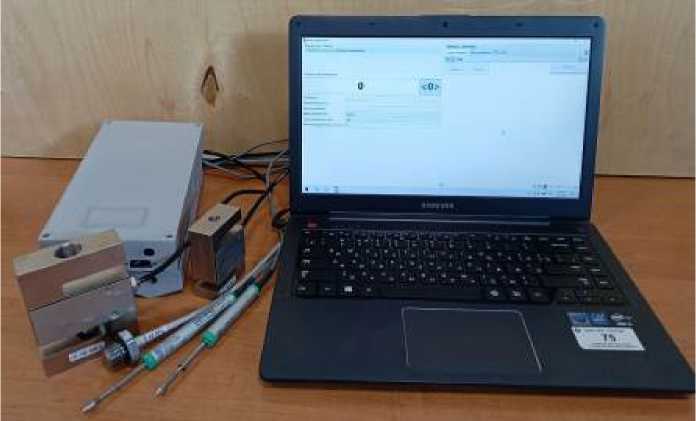

Рисунок 1 - Общий вид каналов
Место нанесения знака утверждения типа
Место нанесения заводского номера

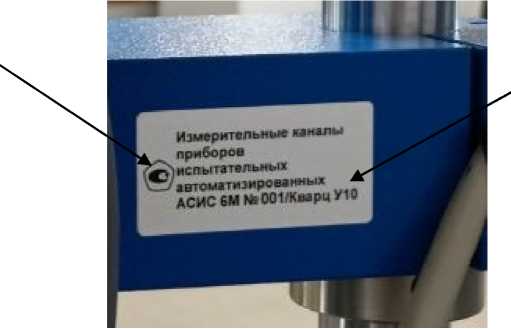

Рисунок 2 - Вид с указанием мест нанесения заводского номера и знака утверждения типа
Защита каналов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на каналы не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносится типографским способом на табличку, расположенную на балке нагрузочного устройства прибора испытательного автоматизированного АСИС 6М.
приведена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Каналы измерительные приборов испытательных автоматизированных АСИС 6М в составе: |
- |
1 |
|
Измерительный канал перемещения |
ИКП-YY-ZZ* |
** |
|
Измерительный канал силы |
ИКС-YY-ZZ* |
** |
|
Измерительный канал давления |
ИКД-YY-ZZ* |
** |
|
Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации |
ГТЯН.44111Х.ХХХРЭ* |
1 |
|
Приборы испытательные автоматизированные АСИС 6М. Паспорт |
ГТЯН.44111Х.ХХХПС* |
1 |
|
Примечание. *X.XXX, YY-ZZ - в зависимости от модели прибора ** количество измерительных каналов конкретного типа определяется моделью прибора | ||
приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 100 до 50000 |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 40 |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 2000 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности измерений силы, %:
|
±1,0 ±0,5 ±0,5 |
|
Пределы допускаемой приведенной погрешности измерений линейного перемещения, % |
±0,2 |
|
Примечания.
| |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений, шт. |
от 0 до 32* |
|
Напряжение питающей сети переменного тока, В |
от 198 до 242 |
|
Частота напряжения питающей сети переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации:
|
от +20 до +24 до 80 от 84 до 106,7 |
|
Примечание. * при подключении к одному USB-порту ПЭВМ | |
