№2611 от 01.12.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 734955
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2611 от 01.12.2025
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
01 декабря 2025 г.
2611
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 01 » дегабря 2025 г. № _611
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Каналы измерительные приборов испытательных автоматизирова нных |
АСИС 6М |
№ 002/Кварц У10, № 001/Кварц ДТ2 |
95441-25 |
Общество с ограниченной ответственность ю «Научно-производственн ое предприятие «Геотек» (ООО НПП «Геотек»), г. Пенза |
ГТЯН.440119. 004МП |
ГТЯН.440119. 004МП с изменением № 1 |
29.07. 2025 |
Общество с ограниченно й ответственно стью «Научно-производстве нное предприятие «Геотек» (ООО НПП «Геотек»), г. Пенза |
ФБУ «Пензенский ЦСМ», г. Пенза |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 » деибря 2025 г. № 2611
Лист № 1
Всего листов 5
Регистрационный № 95441-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы измерительные приборов испытательных автоматизированных АСИС 6М Назначение средства измеренийКаналы измерительные приборов испытательных автоматизированных АСИС 6М (далее - каналы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Описание средства измеренийКаналы используются в составе приборов испытательных автоматизированных АСИС 6М предназначенных для автоматизации механических испытаний образцов грунтов в лабораторных условиях.
Конструкция каналов двухуровневая.
Нижний уровень каналов представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем.
Верхний уровень каналов включает в себя ПЭВМ с программным обеспечением.
Информационная связь между компонентами каналов реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия каналов заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Перечень типов каналов приведён в таблице 1. Сочетание количества и типов каналов определяется конструкцией конкретной модели прибора испытательного автоматизированного АСИС 6М, в состав которого входят данные каналы.
Таблица 1 - Перечень типов каналов
|
Наименование измерительного канала |
Обозначение измерительного канала |
Диапазон (поддиапазон) измерений |
|
Избыточное давление |
ИКД-2-М1 |
от 0 до 2000 кПа |
|
Сила сжатия |
ИКС-2-М2 |
от 200 до 2000 Н |
|
ИКС-10-М1 |
от 100 до 1000 Н вкл. св.1000 до 10000 Н | |
|
ИКС-10-М2 |
от 100 до 1000 Н вкл. св.1000 до 10000 Н | |
|
ИКС-50-М1 |
от 500 до 50000 Н | |
|
Линейное перемещение |
ИКП-10-М1 |
от 0 до 10 мм |
|
ИКП-20-М1 |
от 0 до 20 мм | |
|
ИКП-40-М1 |
от 0 до 40 мм |

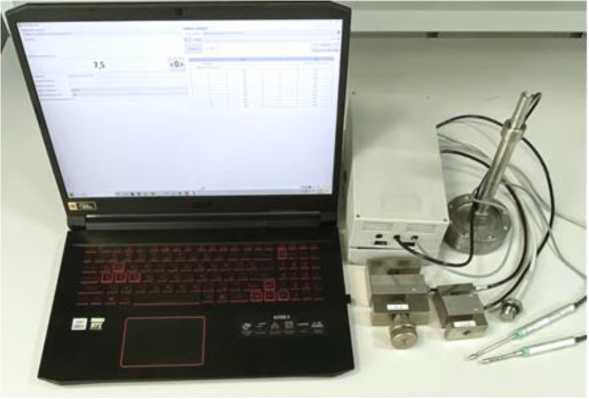

Фотография общего вида каналов представлена на рисунке 1.
Рисунок 1 - Общий вид каналов
Защита каналов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на каналы не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, вносится вручную в паспорт прибора испытательного автоматизированного АСИС 6М.
Программное обеспечениеПрограммное обеспечение (далее - ПО) каналов включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
-
- обработка и преобразование сигналов от модулей обработки сигналов;
-
- разграничение доступа к данным для разных групп пользователей;
-
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
-
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
-
- диагностика и мониторинг функционирования технических и программных средств систем;
-
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 | |
|
Цифровой идентификатор ПО |
- |
|
- | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
- | |
|
- | |
|
- | |
|
- | |
|
- | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 100 до 50000 |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 40 |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 2000 |
|
Пределы допускаемой приведённой погрешности |
±0,5 |
|
измерений избыточного давления, % | |
|
Пределы допускаемой приведенной погрешности измерений силы, %: - для каналов ИКС-10-М1, ИКС-10-М2: - в поддиапазоне от 100 до 1000 Н включ. |
±1,0 |
|
- в поддиапазоне св. 1000 до 10000 Н |
±0,5 |
|
- для каналов ИКС-50-М1, ИКС-2-М2 |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности измерений линейного перемещения, % |
±0,2 |
|
Примечания.
| |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений, шт. |
от 0 до 32* |
|
Напряжение питающей сети переменного тока, В |
от 198 до 242 |
|
Частота напряжения питающей сети переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации:
|
от +20 до +24 до 80 от 84 до 106,7 |
|
Примечание. * при подключении к одному USB-порту ПЭВМ | |
наносится типографским способом на левый верхний угол титульного листа руководства по эксплуатации и паспорта.
Комплектность средства измеренийКомплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Каналы измерительные приборов испытательных автоматизированных АСИС 6М в составе: |
- |
1 |
|
Измерительный канал перемещения |
ИКП-YY-ZZ* |
** |
|
Измерительный канал силы |
ИКС-YY-ZZ* |
** |
|
Измерительный канал давления |
ИКД-YY-ZZ* |
** |
|
Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации |
ГТЯН.44111Х.ХХХРЭ* |
1 |
|
Приборы испытательные автоматизированные АСИС 6М. Паспорт |
ГТЯН.44111Х.ХХХПС * |
1 |
|
Примечание. * X.XXX, YY-ZZ - в зависимости от модели прибора ** количество измерительных каналов конкретного типа определяется моделью прибора | ||
приведены в разделе 2 «Использование по назначению» документа ГТЯН.44111Х.ХХХРЭ «Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГТЯН.440119.004ТУ. Приборы испытательные автоматизированные АСИС 6М. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Геотек»
(ООО НПП «Геотек»)
ИНН 5837030458
Юридический адрес: 440004, г. Пенза, ул. Центральная, строение 1М
Телефон: (8412) 999-189; факс: (8412) 38-17-44
Е-mail: info@npp-geotek.ru
Web-сайт: www.npp-geotek.com
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Геотек»
(ООО НПП «Геотек»)
ИНН 5837030458
Адрес: 440004, г. Пенза, ул. Центральная, строение 1М
Телефон: (8412) 999-189; факс: (8412) 38-17-44
Е-mail: info@npp-geotek.ru
Web-сайт: www.npp-geotek.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»
(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311197
