Номер по Госреестру СИ: 73270-18
73270-18 Приборы испытательные автоматизированные
("ГЕОТЕК СТАНДАРТ")
Назначение средства измерений:
Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ» (в дальнейшем -приборы) предназначены для измерений избыточного давления, силы сжатия, линейного перемещения при испытаниях грунтов в лабораторных условиях.
![Внешний вид. Приборы испытательные автоматизированные, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-1.jpg)
Внешний вид.
Приборы испытательные автоматизированные
Рисунок № 1
![Внешний вид. Приборы испытательные автоматизированные, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-2.jpg)
Внешний вид.
Приборы испытательные автоматизированные
Рисунок № 2
![Внешний вид. Приборы испытательные автоматизированные, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-3.jpg)
Внешний вид.
Приборы испытательные автоматизированные
Рисунок № 3
![Внешний вид. Приборы испытательные автоматизированные, http://oei-analitika.ru рисунок № 4](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-4.jpg)
Внешний вид.
Приборы испытательные автоматизированные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) приборов включает ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование приборов в целом и обработку измерительной информации.
Функции ПО:
-
- обработка и преобразование сигналов от модулей обработки сигналов;
-
- разграничение доступа к данным для разных групп пользователей;
-
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
-
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
-
- диагностика и мониторинг функционирования технических и программных средств приборов;
-
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО нижнего уровня
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
MOS |
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 2 - Идентификационные данные ПО верхнего уровня
Идентификационные данные ПО |
Значение |
Идентификационное наименование ПО |
GeotekAsis.exe |
Asis.Core.dll | |
AsisMetrology.Client.dll | |
Asis.Wpf.dll | |
Asis.Drivers.dll | |
Geotek.Common.dll | |
Geotek.LogProject.dll | |
Geotek.ModbusModule.dll | |
Номер версии (идентификационный номер ПО) |
не ниже 4 |
не ниже 4 | |
4.0.167.0 | |
не ниже 4 | |
не ниже 1 | |
не ниже 4 | |
не ниже 4 | |
не ниже 1 | |
Цифровой идентификатор ПО |
- |
- | |
e717f65562d9034ce3c51dd63ca7a5f1 | |
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний » по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в виде этикетки в левый верхний угол задней стенки силовой рамы и в левый верхний угол на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам испытательным автоматизированным «ГЕОТЕК СТАНДАРТ»
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГТЯН.440119.001ТУ Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ». Технические условия
Поверка
Поверкаосуществляется по документу ГТЯН.440119.001МП «Приборы испытательные автоматизированные «ГЕОТЕК СТАНДАРТ». Методика поверки», утверждённому ФБУ«Пензенский ЦСМ» 24 июля 2018 г.
Основные средства поверки:
-
- головка микрометрическая МГ (регистрационный номер 7422-79 в Федеральном информационном фонде);
-
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014;
-
- калибратор давления портативный Метран 502-ПКД-10П (регистрационный номер 26014-08 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек » (ООО НПП «Геотек»),ИНН 5837030458
Адрес: 440004, г. Пенза, ул. Центральная, строение 1М
Телефон (факс): (8412) 38-17-44
Е-mail: info@geoteck.ru
Web-сайт: www.npp-geoteck.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Принцип действия приборов заключается в измерении физических величин (силы сжатия и избыточного давления), воздействующих на испытываемый образец грунта с одновременным измерением линейных перемещений (характеризующих изменение геометрических размеров образца).
Конструктивно приборы состоят из нагрузочной рамы и блока питания. В состав рамы входят датчики физических величин, модуль обработки сигналов и камера для помещения исследуемого образца.
Измерительная информация, полученная с датчиков, преобразуется во вторичном преобразователе (модуле обработки сигналов) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Приборы выпускаются в шести модификациях: ГТ 1.1.9, ГТ 1.1.10, ГТ 1.2.11, ГТ 1.3.2, ГТ 1.3.5 и ГТ 1.3.6. Модификации приборов отличаются количеством измерительных каналов и их диапазонами измерений, габаритными размерами и массой. Кроме того, в корпус рам модификаций ГТ 1.3.5 и ГТ 1.3.6 встроены насосные станции (нагнетатели) для создания избыточного давления в испытательном приборе.
Фотографии общего вида приборов представлены на рисунках 1 - 4.
Защита от несанкционированного доступа осуществляется путем наклеивания пломб в виде наклеек на верхний винт задней панели силовой рамы приборов.
![Внешний вид. Приборы испытательные автоматизированные (](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-1.jpg)

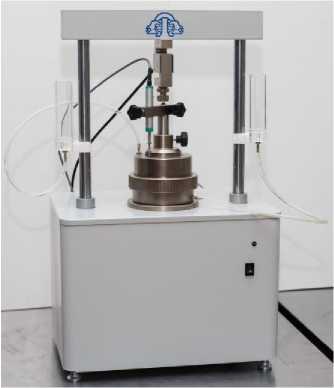

Рисунок 1 - Общий вид приборов ГТ 1.1.9, ГТ 1.1.10
![Внешний вид. Приборы испытательные автоматизированные (](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-2.jpg)

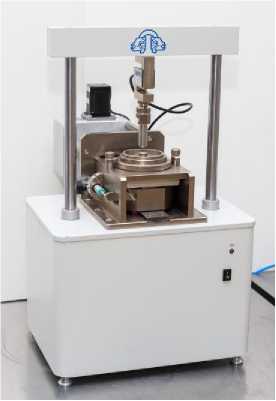

Рисунок 2 - Общий вид прибора ГТ 1.2.11
![Внешний вид. Приборы испытательные автоматизированные (](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-3.jpg)

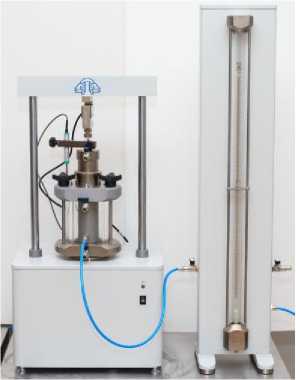

Рисунок 3 - Общий вид прибора ГТ 1.3.2
![Внешний вид. Приборы испытательные автоматизированные (](../kurilka/type_si_html/2019-73270-18_files/2019-73270-18-4.jpg)

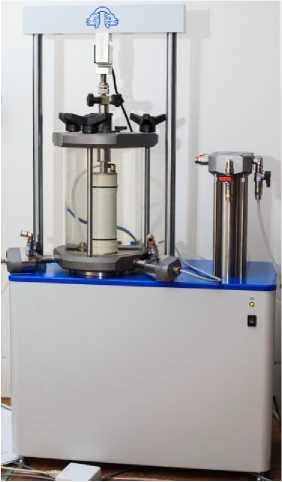

Рисунок 4 - Общий вид приборов ГТ 1.3.5 и ГТ 1.3.6
Комплект поставки приведен в таблице 5.
Таблица 5 -
Наименование |
Обозначение |
Количество, шт. |
Прибор испытательный автоматизированный «ГЕОТЕК СТАНДАРТ» |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Паспорт |
- |
1 |
CD-диск с установочным ПО (на каждый прибор или партию приборов при поставке в один адрес) |
GeotekStudio |
1 |
Методика поверки (на партию приборов при поставке в один адрес) |
ГТЯН.440119.001МП |
1 |
представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций | ||||
ГТ 1.1.9, ГТ 1.1.10 |
ГТ 1.2.11 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 | |
Диапазон измерений силы, кН |
от 0,1 до 5 |
от 0,1 до 5 от 0,1 до 10 (в зависимости от заказа) | |||
Диапазон измерений линейного перемещения, мм |
от 0 до 20 | ||||
Диапазон измерений избыточного давления, кПа |
от 0 до 600 от 0 до 2000 (в зависимости от заказа) | ||||
Пределы допускаемой приведённой погрешности* измерений силы сжатия, % |
±1 | ||||
Пределы допускаемой приведённой погрешности* измерений линейного перемещения, % |
±0,5 | ||||
Пределы допускаемой приведённой погрешности* измерений избыточного давления, % |
±2 | ||||
Примечание. * - Нормирующим значением является верхний предел измерений. |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение для модификаций | ||||
ГТ 1.1.9, ГТ 1.1.10 |
ГТ 1.2.11 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 | |
Количество измерительных каналов, шт.
|
1 |
2 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
- |
1 |
2 |
1 | ||
Напряжение питающей сети, В |
от 198 до 242 | ||||
Частота напряжения питания, Г ц |
50±1 | ||||
Габаритные размеры, (дли-нахглубинахвысота), мм, не более
|
360х285х600 |
360х295х730 |
500x275x885 | ||
200x300x60 | |||||
- |
280x200x875 |
- | |||
Масса, кг, не более
|
26,5 |
27 |
49 |
42 | |
2,5 | |||||
- |
8,5 |
- |
Продолжение таблицы 4
Наименование характеристики |
Значение для модификаций | ||||
ГТ 1.1.9, ГТ 1.1.10 |
ГТ 1.2.11 |
ГТ 1.3.2 |
ГТ 1.3.5 |
ГТ 1.3.6 | |
Условия применения:
|
от +15 до +35 до 80 от 84 до 106,7 |
