Номер по Госреестру СИ: 95399-25
95399-25 Полуприцеп-цистерна
(MERCERON)
Назначение средства измерений:
Полуприцеп-цистерна MERCERON (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна

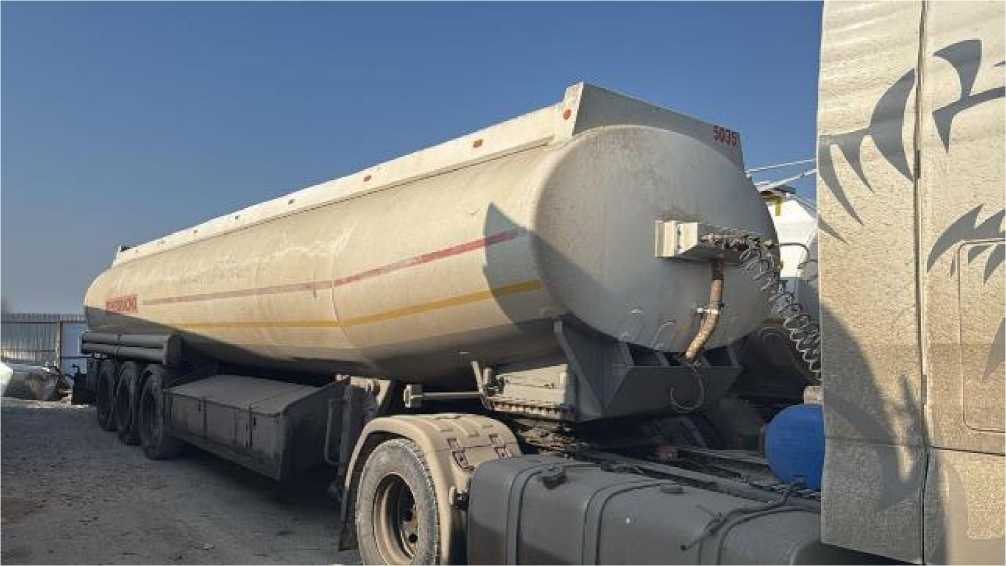

Рисунок № 1

Внешний вид.
Полуприцеп-цистерна

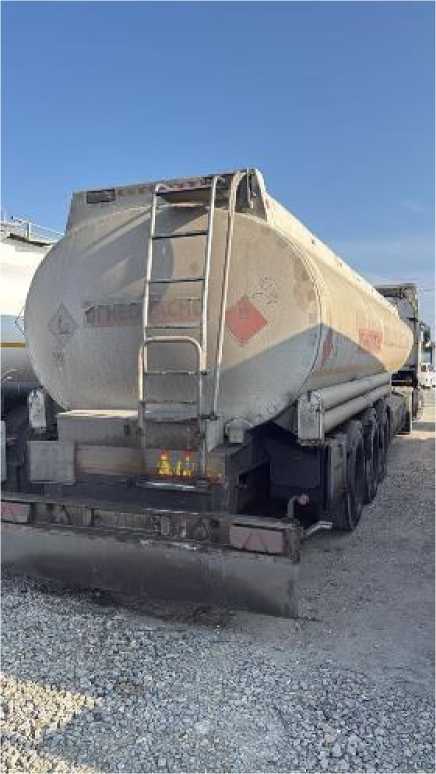

Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Паспорте «Полуприцеп-цистерна MERCERON», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренияПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательMERCERON, Франция
Юридический адрес: Allee D Argenson 86100 Chatellerault Z I Nord
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33 Телефон/факс: +7(843) 245-65-48
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему жидкости. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллипсоидную форму, установленной на шасси. ППЦ состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцеп-цистерны MERCERON зав. № VF9M343R010435038 представлен на рисунках 1-2.
Рисунок 1 - Общий вид полуприцеп-цистерны MERCERON
Рисунок 2 - Общий вид полуприцеп-цистерны MERCERON
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
\ казатель уровня
цистерны
--
Место оля нанесения знака поверки
Б (4:1)
Верхний борт
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38 000 |
|
Вместимость 1 секции, дм3 |
7 000 |
|
Вместимость 2 секции, дм3 |
3 000 |
|
Вместимость 3 секции, дм3 |
6 000 |
|
Вместимость 4 секции, дм3 |
2 000 |
|
Вместимость 5 секции, дм3 |
2 000 |
|
Вместимость 6 секции, дм3 |
5 000 |
|
Вместимость 7 секции, дм3 |
3 000 |
|
Вместимость 8 секции, дм3 |
4 000 |
|
Вместимость 9 секции, дм3 |
6 000 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
5950 |
|
Габаритные размеры, мм, не более - длина |
11 000 |
|
- ширина |
2 400 |
|
- высота |
2 800 |
|
Температура окружающей среды при |
от - 40 до + 50 |
|
эксплуатации, °С |
