Номер по Госреестру СИ: 95381-25
95381-25 Виброанализаторы
(BH550A-II)
Назначение средства измерений:
Виброанализаторы BH550A-II (далее - виброанализаторы) предназначены для измерения, обработки и регистрации (накопления) информации о параметрах вибрации (виброскорости, виброперемещения, виброускорения) и бесконтактного измерения температуры поверхностей твердых тел.

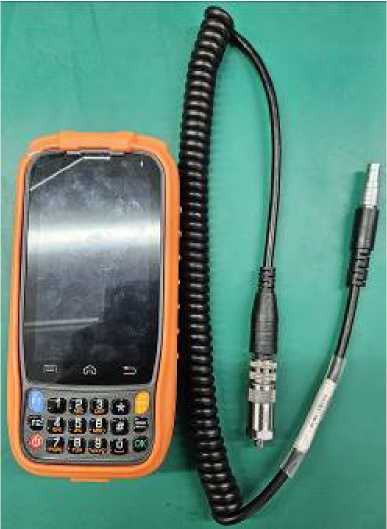

Внешний вид.
Виброанализаторы
Рисунок № 1

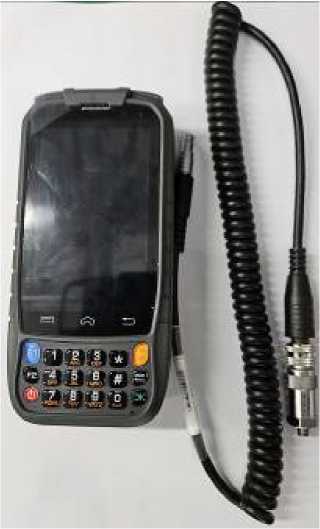

Внешний вид.
Виброанализаторы
Рисунок № 2

Внешний вид.
Виброанализаторы
Рисунок № 3

Внешний вид.
Виброанализаторы
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) виброанализаторов BH550A-II служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО виброаналдизаторов BH550A-II.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВН550А |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0.0.2 |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации РЭ «Виброанализаторы BH550A-II. Руководство по эксплуатации», в разделе 6 «Методы измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброанализаторам BH550A-IIПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на виброанализаторы BH550A-II.
ПравообладательBeijing Bohua Xinzhi Technology, Inc., Китай
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Телефон: 010-64446199
E-mail: info@bhxz.net
Web-сайт: www.bhxz.net
Изготовитель
Beijing Bohua Xinzhi Technology, Inc., КитайЮридический адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Телефон: 010-64446199
E-mail: info@bhxz.net
Web-сайт: www.bhxz.net
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Beijing Bohua Xinzhi Technology, Inc., КитайАдрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing
Телефон: 010-64446199
E-mail: info@bhxz.net
Web-сайт: www.bhxz.net
Принцип работы виброанализаторов основан на измерении электрического сигнала, поступающего от датчиков вибрации, установленных на контролируемом агрегате и дальнейшей его обработке.
Принцип действия виброанализаторов при измерении температуры основан на преобразовании потока инфракрасного излучения исследуемого объекта в электрический сигнал, пропорциональный температуре.

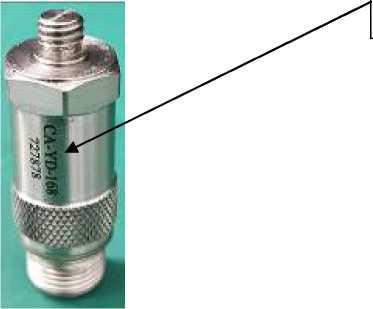

Виброанализаторы представляют собой автономные приборы с разъемным кабелем, датчиком вибрации CA-YD-168 и встроенным инфракрасным датчиком температуры.
Виброанализаторы выпускаются во взрывозащищенном исполнении.
Заводские (серийные) номера виброанализаторов в буквенно-цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование виброанализаторов не предусмотрено.
Общий вид виброанализаторов BH550A-II, место нанесения заводского номера приведен на рисунке 1.

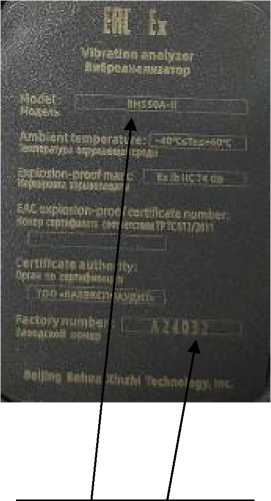

Место нанесения модификации и заводского номера

Рисунок 1 - Внешний вид виброанализаторов BH550A-II
Таблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Диапазоны измерений:
|
от 0,1 до 200 от 1 до 200 от 0,01 до 1,99 |
|
Диапазон рабочих частот:
|
от 5 до 12000 от 10 до 1000 от 10 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений:
|
±5 ±3 ±5 ±3 ±10 ±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной отклонением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон измерений температуры, °C |
от -30 до +300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 (в диапазоне от -30 до +100 °C включ.) |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±2 (в диапазоне св. +100 до +300 °C включ.) |
|
Разрешающая способность (при измерении температуры), °C |
0,1 |
|
Коэффициент излучения (регулируемый) |
от 0,1 до 1,0 |
Таблица 3 - Технические характеристики.
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания (внешнее), В Напряжение питания (от батареи), В |
от 100 до 240 5 или 8 |
|
Условия эксплуатации, °С |
от -40 до +60 |
|
Габаритные размеры, мм, не более (длинахширинахвысота) |
165х77х34 |
|
Масса, г, не более |
500 |
|
Маркировка взрывозащиты |
1Ex ib IIC T4 Gb |
