Сведения о средстве измерений: 93789-24 Системы защиты и мониторинга механического состояния

Номер по Госреестру СИ: 93789-24
93789-24 Системы защиты и мониторинга механического состояния
(BH9000)

Назначение средства измерений:
Системы защиты и мониторинга механического состояния BH9000 (далее - системы) предназначены для измерений виброускорения, виброскорости, виброперемещения, температуры, частоты вращения и постоянного тока.

сертификация программного обеспечения
Внешний вид. Системы защиты и мониторинга механического состояния, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы защиты и мониторинга механического состояния

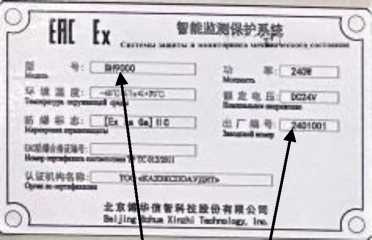

Рисунок № 1
Внешний вид. Системы защиты и мониторинга механического состояния, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы защиты и мониторинга механического состояния
Рисунок № 2
Внешний вид. Системы защиты и мониторинга механического состояния, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы защиты и мониторинга механического состояния

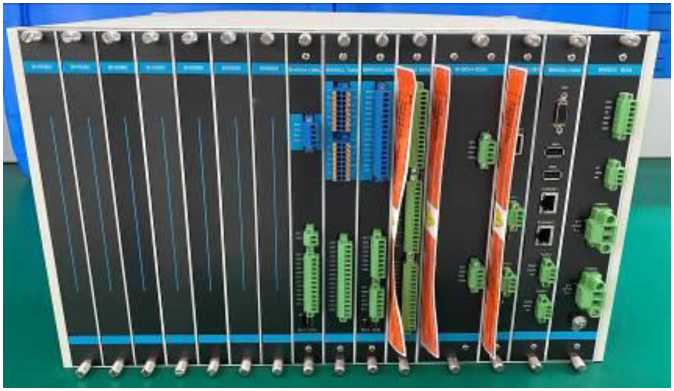

Рисунок № 3

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195570
ID в реестре СИ - 1421205
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Beijing Bohua Xinzhi Technology, Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы защиты и мониторинга механического состояния (BH9000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Beijing Bohua Xinzhi Technology, Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93620-24
29.10.2029
Системы измерений температуры беспроводные, BH1002-A
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
5 лет
93789-24
15.11.2029
Системы защиты и мониторинга механического состояния, BH9000
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
1 год
93856-24
20.11.2029
Преобразователи вихретоковые BH5000, Обозначение отсутствует
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
2 года
95381-25
30.04.2030
Виброанализаторы, BH550A-II
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
2 года (1 год - для канала измерения температуры)

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы защиты и мониторинга механического состояния (BH9000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы защиты и мониторинга механического состояния (BH9000)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) контроллеров BH9000 служит для обработки и визуализации информации.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:

  • - отсутствует физический доступ к носителю информации;

  • - отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.

    Таблица 1 -

    данные ПО

    BH9000.

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ВН9000

    Номер версии (идентификационный номер) ПО

    не ниже 2.2.0.1

    Цифровой идентификатор ПО

    -

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации РЭ «Системы защиты и мониторинга механического состояния BH9000. Руководство по эксплуатации», в разделе 6 «Методы измерений».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

Стандарт предприятия на Системы защиты и мониторинга механического состояния BH9000.

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and

Technology Park, Changping District, Beijing

Телефон: 010-64446199

E-mail: info@bhxz.net

Web-сайт: www.bhxz.net

Изготовитель

Beijing Bohua Xinzhi Technology, Inc., Китай
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and
Technology Park, Changping District, Beijing
Телефон: 010-64446199
E-mail: info@bhxz.net
Web-сайт: www.bhxz.net

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай
Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and
Technology Park, Changping District, Beijing
Телефон: 010-64446199
E-mail: info@bhxz.net
Web-сайт: www.bhxz.net

Принцип действия систем основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).

Системы состоят из:

  • - шасси BH9090, предназначенного для обеспечения работы всех установленных в систему модулей;

  • - модуля управления BH9010, предназначенного для питания системы и контроля ее работоспособности;

  • - модулей мониторинга состояния и связи BH9020 и BH9024, предназначенных для обеспечения сопряжения системы с другими внешними устройствами и передачи сигналов измерительной информации с цифровыми интерфейсами Ethernet информации;

  • - релейных модулей BH9054 дискретных сигналов управления;

внешним потребителям. Модули имеют выходы и 485. Модули отличаются

протоколом передачи

и BH9056, предназначенных

для воспроизведения

  • - измерительных модулей BH9030, предназначенных для сигналов датчиков вибрации или датчиков с унифицированным выходом по постоянному току и имеет 4 входных измерительных канала.

  • -  измерительных модулей BH9032, предназначенных для измерений и преобразований сигналов, поступающих от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «Рt100», «Р11000» (3-х, 4-х проводная схема подключения) и преобразователей термоэлектрических (ТП) с НСХ типов «E», «J», «K», «T»). Каждый модуль имеет 8 входных измерительных каналов.

  • - измерительных модулей BH9034, предназначенных для измерения выходных сигналов от датчиков частоты вращения. Каждый модуль имеет 4 входных измерительных канала.

На одно шасси BH9000 может быть установлено до 14 измерительных модулей.

Измерительные модули представляют собой автономный электронный блок с клеммником для подключения выходных сигналов от датчиков на задней стороне модуля.

Модули могут выпускаться во взрывозащищенном исполнении.

измерений выходных

Модификация и заводской номер систем, представленные в цифровом формате, наносятся боковую панель системы методом лазерной гравировки.

Место нанесения знака поверки на корпусе систем не предусмотрено.

Пломбирование систем не предусмотрено.

Общий вид систем BH9000, место нанесения модификации и заводского номера приведен на рисунке 1.

Внешний вид. Системы защиты и мониторинга механического состояния (BH9000), http://oei-analitika.ru
l2
Внешний вид. Системы защиты и мониторинга механического состояния (BH9000), http://oei-analitika.ru

Место нанесения модификации и заводского номера

Внешний вид. Системы защиты и мониторинга механического состояния (BH9000), http://oei-analitika.ru

Рисунок 1 - Внешний вид систем BH9000


Таблица 4 -

Наименование

Обозначение

Количество

Примечание

Система защиты и мониторинга механического состояния

BH9000

1 шт.

Руководство по эксплуатации

1 экз.


Таблица 2 - Метрологические характеристики.

Наименование характеристики

Значение

Модуль BH9030

Диапазоны измерений:

  • - виброускорения (при коэффициенте преобразования, равном 10 мВ/м^с-2), м/с2

  • - виброскорости (при коэффициенте преобразования, равном 10 мВ/мм^с-1), мм/с

  • - виброперемещения (при коэффициенте преобразования, равном 10 мВ/мкм), мкм

от 0,1 до 2000

от 0,1 до 2000

от 0,1 до 2000

Диапазон изменений коэффициента преобразования:

  • - при измерении виброускорения, мВ/(м^с-2)

  • - при измерении виброскорости, мВ/(мм^с-1)

  • - при измерении виброперемещения, мВ/мкм

от 1 до 99999 от 1 до 99999 от 1 до 99999

Диапазон рабочих частот, Гц

от 0,1 до 10000

Диапазон входного напряжения постоянного тока, В

20

Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), %

±5

Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

±0,01

Диапазон измерений значений постоянного тока, мА

от 4 до 20

Пределы допускаемой основной относительной погрешности измерений значений постоянного тока, %

±1

Пределы допускаемой дополнительной относительной погрешности измерений значений постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой приведенной погрешности формирования выходного сигнала, %

±1

Модуль BH9032

Диапазоны измерений температуры в зависимости от типа НСХ ТС(1), °С:

  • - для Pt100

  • - для Pt1000

от -180 до +760

от -180 до +760

Наименование характеристики

Значение

Диапазоны измерений температуры в зависимости от типа НСХ ТП(1), °С:

  • - для «E»

  • - для «J»

  • - для «K»

  • - для «Т»

от -200 до +900 от -180 до +1100 от -200 до +1300 от -180 до +380

Пределы допускаемой основной приведенной погрешности измерений сигналов ТС и ТП (включая погрешность внутренней автоматической компенсации температуры свободных (холодных) концов термопары для сигналов ТП), % (от диапазона измерений)

±1

Пределы допускаемой дополнительной приведенной погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий измерений, %/°С

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой приведенной погрешности формирования выходного сигнала (от диапазона выходного сигнала), %

±1

Модуль BH9034

Диапазоны измерений частоты вращения, об/мин

от 1 до 100000

Диапазон входного напряжения, В

20

Пределы допускаемой основной относительной погрешности измерений частоты вращения, %

±0,1

Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C

±0,01

Диапазон выходного сигнала, мА

от 4 до 20

Пределы допускаемой приведенной погрешности формирования выходного сигнала, %

±1

Примечание:

(1) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001соответственно.

Таблица 3 - Технические

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Напряжение питания постоянного тока, В

от 20 до 32

Условия эксплуатации, °С

от -40 до +70

Габаритные размеры, мм, не более (длина^высота^ширина)

495x420x270

Масса, кг, не более

35

Маркировка взрывозащиты

[Ex ia Ga] II, [Ex ia Ga] II B


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
