Сведения о средстве измерений: 93620-24 Системы измерений температуры беспроводные

Номер по Госреестру СИ: 93620-24
93620-24 Системы измерений температуры беспроводные
(BH1002-A)

Назначение средства измерений:
Системы измерений температуры беспроводные BH1002-A (далее по тексту -системы) предназначены для непрерывных измерений температуры твердых тел с целью постоянного мониторинга текущего состояния различных механизмов технологического оборудования.

сертификация программного обеспечения
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 1
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 2
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 3
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 4
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 5
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 6
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 7
Внешний вид. Системы измерений температуры беспроводные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Системы измерений температуры беспроводные
Рисунок № 8

Общие сведения

Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195412
ID в реестре СИ - 1420806
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Beijing Bohua Xinzhi Technology, Inc.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2564 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Системы измерений температуры беспроводные (BH1002-A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Beijing Bohua Xinzhi Technology, Inc.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93620-24
29.10.2029
Системы измерений температуры беспроводные, BH1002-A
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
5 лет
93789-24
15.11.2029
Системы защиты и мониторинга механического состояния, BH9000
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
1 год
93856-24
20.11.2029
Преобразователи вихретоковые BH5000, Обозначение отсутствует
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
2 года
95381-25
30.04.2030
Виброанализаторы, BH550A-II
Beijing Bohua Xinzhi Technology, Inc. (КИТАЙ )
ОТ
МП
2 года (1 год - для канала измерения температуры)

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений температуры беспроводные (BH1002-A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений температуры беспроводные (BH1002-A)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) системы состоит из встроенного и автономного ПО.

Встроенное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микроконтроллер, расположенный внутри БОС.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО отсутствуют.

Автономное ПО TPD предназначено для передачи запроса на БОС на проведение измерений и последующей обработки и отображения полученных результатов измерений на экране ПК. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «средний».

Таблица 1 - Идентификационные данные автономного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TPD

Номер версии (идентификационный номер) ПО

не ниже V1.6

Цифровой идентификатор ПО

отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Метод испытаний» Руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия изготовителя Beijing Bohua Xinzhi Technology, Inc., Китай.

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Китай, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and

Technology Park, Changping District, Beijing

Тел.: 010-64446199

Факс: 010-64446196

Сайт: www.bhxz.net

Изготовитель

Beijing Bohua Xinzhi Technology, Inc., Китай
Адрес: Китай, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and
Technology Park, Changping District, Beijing
Тел.: 010-64446199
Факс: 010-64446196
Сайт: www.bhxz.net

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай
Адрес: Китай, Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and
Technology Park, Changping District, Beijing
Тел.: 010-64446199
Факс: 010-64446196
Сайт: www.bhxz.net

Принцип действия системы основан на преобразовании сигналов от чувствительных элементов (ЧЭ), установленных в беспроводных датчиках температуры (далее - датчики) системы, в цифровые сигналы RS485 и/или в выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.

Принцип работы ЧЭ датчика основан на технологии поверхностных акустических волн (SAW technology), использующей корреляцию между резонансной частотой датчика поверхностных акустических волн и температурой.

Электромагнитный импульс генерируется в блоке обработки сигналов BH105A (далее - БОС) и через коаксиальный кабель передается на стационарную антенну, где происходит его преобразование в радиочастотный импульс. Возбуждение датчика осуществляется с помощью радиочастотного импульса низкой энергии/высокой частоты, передаваемого с помощью стационарной антенны на встроенную антенну датчика, где происходит обратное преобразование в электромагнитный импульс, который попадает на чувствительный элемент датчика, где вновь происходит его преобразование. Затем сигнал от датчика по тому же пути через пару антенн и коаксиальный кабель, подключенный к принимающей антенне, передается в БОС, где происходит обработка и дискретизация сигнала. Далее микроконтроллер БОС по изменениям переданного и принятого сигналов вычисляет значение температуры. Измеренное значение температуры может быть передано по цифровым интерфейсам (RS485) и/или преобразовано в выходной сигнал тока.

Системы относятся к проектно-компонуемым изделиям. В состав системы входят: датчики со встроенной антенной; стационарные антенны, предназначенные для последовательного опроса датчиков по радиоканалу; блок обработки сигналов; модуль преобразования тока и блок питания.

Датчики конструктивно выполнены в стальном корпусе с несъемной пластиковой крышкой. Под крышкой находится встроенная дискообразная антенна. Датчики изготавливаются в двух исполнениях (BH102A и BH102B), различающихся по конструктивному исполнению и способу монтажа.

Стационарные антенны изготавливаются в двух исполнениях (BH104A и BH104B) и конструктивно выполнены в стальном корпусе с несъемной пластиковой крышкой и кабельным вводом для коаксиального кабеля.

БОС конструктивно выполнен в металлическом корпусе с печатной платой внутри. К одному БОС возможно подключить до 6-ти стационарных антенн.

Фотографии общего вида компонентов системы приведены на рисунках 1-4. Общий вид системы измерений температуры беспроводной BH1002-A в сборе приведен на рисунке 5.

Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной на корпус системы, и наносится методом гравировки. Заводские номера датчиков BH102A и BH102B наносятся в виде цифрового обозначения на монтажную часть датчика методом лазерной гравировки.

Общий вид системы измерений температуры беспроводные BH1002-A с указанием места нанесения заводского номера приведен на рисунке 6.

Конструкция систем не предусматривает нанесение знака поверки на средство измерений.

Пломбирование систем не предусмотрено.

Место нанесения заводского номера

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

BH102A

BH102B

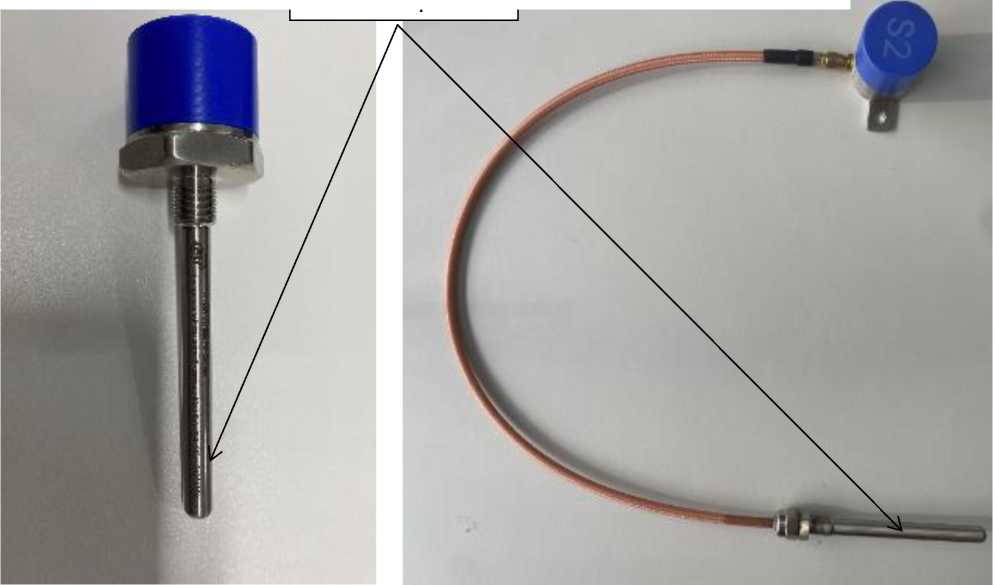

Рисунок 1 - Общий вид датчика системы с указанием метра нанесения заводского номера

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

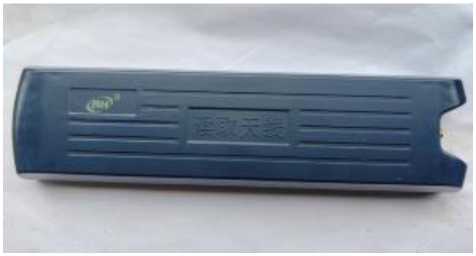

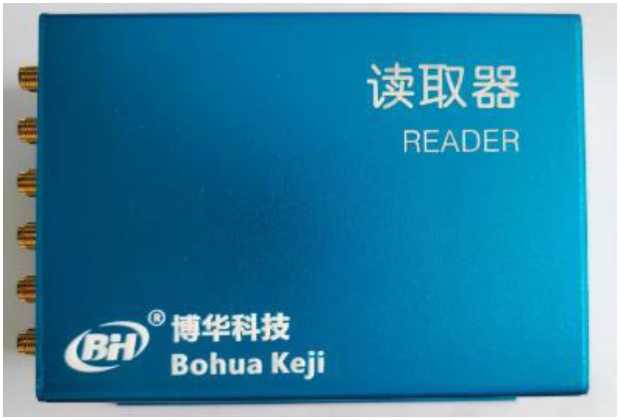

Рисунок 2 - Общий вид блока обработки сигналов

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

BH104B

Рисунок 3 - Общий

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru
Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

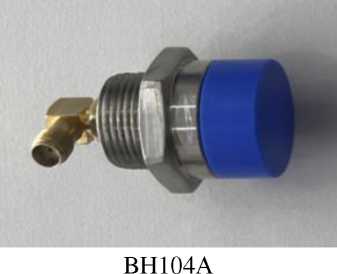

вид стационарной антенны

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

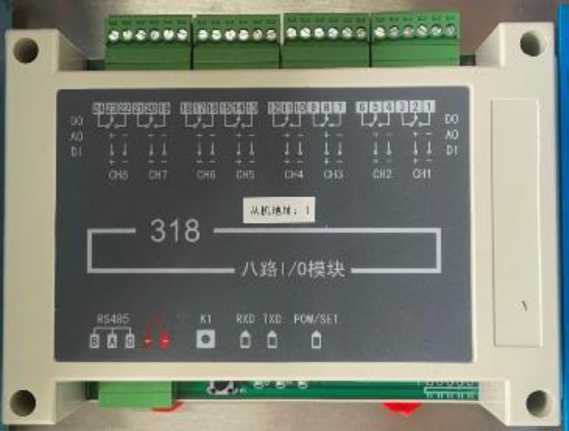

Рисунок 4 - Общий вид аналогового модуля преобразования

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

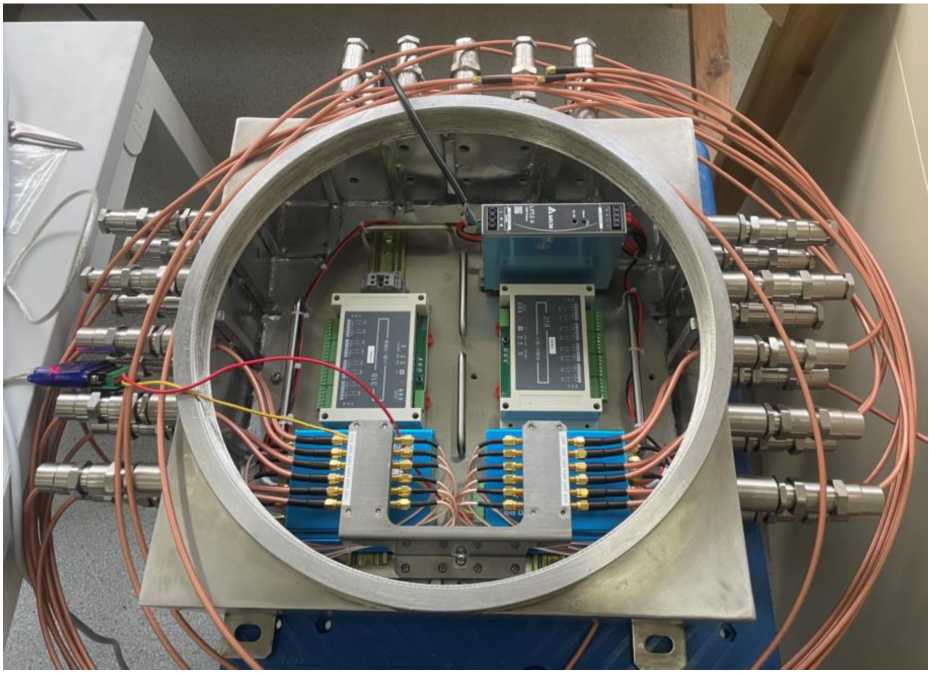

Рисунок 5 - Общий вид системы в сборе

Внешний вид. Системы измерений температуры беспроводные (BH1002-A), http://oei-analitika.ru

Место нанесения заводского номера

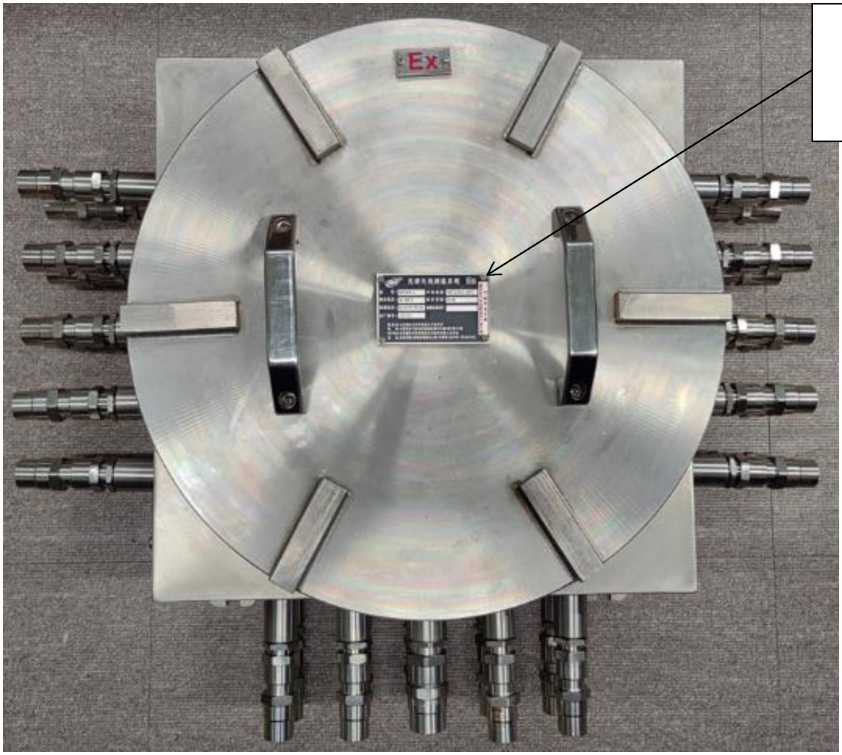

Рисунок 6 - Общий вид системы с указанием места нанесения заводского номера


Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Система измерений температуры беспроводная в составе:

  • - датчик температуры

  • - блок обработки сигналов

  • - считывающая антенна

BH1002-A

BH102A или BH102B (1)

BH105A

BH104A или BH104B(1)

1 шт.

от 1 до12 шт.(2) от 1 до 2 шт.

от 1 до12 шт.(2)

Руководство по эксплуатации (на русском языке)

-

1 экз.

Примечания:

  • (1) - исполнение в соответствии с заказом;

  • (2) - количество в соответствии с заказом.


Метрологические и основные технические характеристики систем приведены в таблицах 2, 3.

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -25 до +160

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- в диапазоне измерений от 0 до +100 °С включ.

±2,0

- в диапазоне измерений от -25 до 0 °С не включ. и св. +100 °С

±3,0

Пределы допускаемой абсолютной погрешности измерений температуры

при использовании аналогового модуля преобразования, °С:

- в диапазоне измерений от 0 до +100 °С включ.

±5,7

- в диапазоне измерений от -25 до 0 °С не включ. и св. +100 °С

±6,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных каналов, шт.

от 1 до 16

Выходной сигнал БОС:

  • - цифровой

  • - аналоговый, мА

RS485

от 4 до 20

Габаритные размеры БОС, мм, не более

115x84x50

Диаметр монтажной части датчика, мм, не более

10

Длина монтажной части датчика, мм, не более

1000

Длина присоединительного (радиочастотного) кабеля (только для модели BH102B), мм, не более

10000

Масса БОС, г, не более

350

Масса датчика, г, не более:

  • - BH102A

  • - BH102B

150

400

Номинальное значение напряжения питания переменного тока, В

220

Рабочие условия эксплуатации датчика:

  • - температура окружающего воздуха,°С

  • - относительная влажность, %, не более

от -55 до +150

95

Рабочие условия эксплуатации стационарной антенны:

  • - температура окружающего воздуха,°С

  • - относительная влажность, %, не более

от -55 до +150

95

Рабочие условия эксплуатации БОС:

  • - температура окружающего воздуха,°С

  • - относительная влажность, %, не более

от -55 до +70

95

Рабочие условия эксплуатации системы (взрывозащищенный корпус):

  • - температура окружающего воздуха,°С

  • - относительная влажность, %, не более

от -55 до +60

95

Маркировка взрывозащиты:

  • - датчик BH-102

  • - система BH1002-A

0Ex ia IIC T3/T4/T6 Ga 1Ex db [ia Ga] IIC T6

Gb

Наименование характеристики

Значение

Степень защиты по ГОСТ 14254-2015

  • - датчик BH-102

  • - система BH1002-A

IP68

IP66

Средняя наработка до отказа, ч, не менее

160 000

Средний срок службы, лет, не менее

20


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
