Номер по Госреестру СИ: 95294-25
95294-25 Делитель напряжения емкостной
(SMCF-500/1500)
Назначение средства измерений:
Делитель напряжения емкостной SMCF-500/1500 (далее по тексту - делитель) предназначен для масштабных преобразований напряжений стандартизованных грозовых и коммутационных импульсов.
Внешний вид.

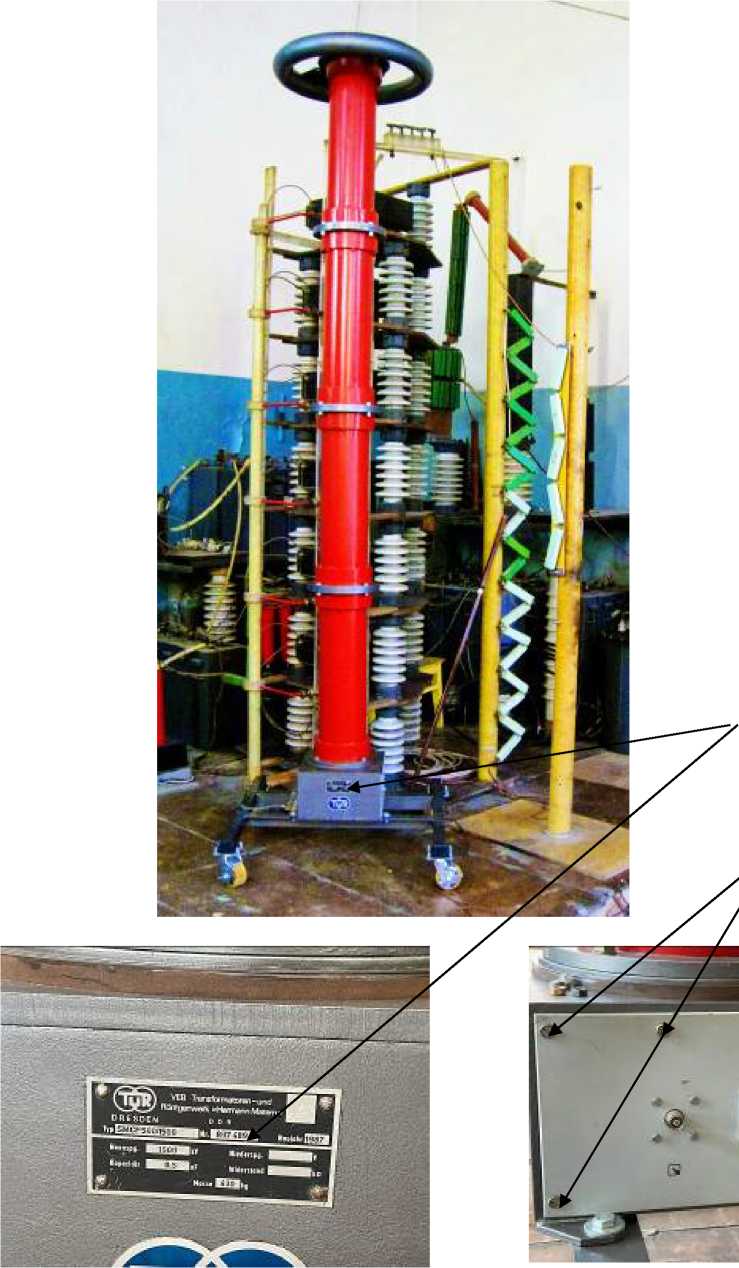

Делитель напряжения емкостной
Рисунок № 1
Внешний вид.

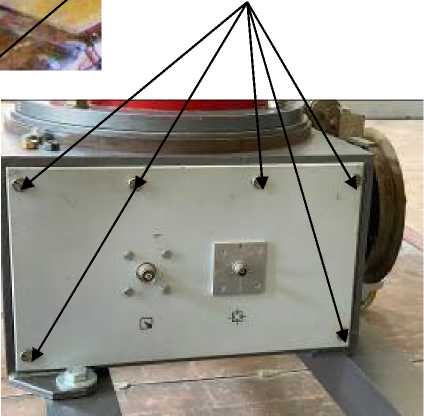

Делитель напряжения емкостной
Рисунок № 2
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства -
Номер записи - 197115
ID в реестре СИ - 1425322
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SMCF-500/1500,
Производитель
Изготовитель - VEB Transformatoren - und Röntgenwerk "Hermann Matern"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№827 от 2025.04.25 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Делитель напряжения емкостной (SMCF-500/1500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений VEB Transformatoren - und Röntgenwerk "Hermann Matern"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81729-21 |
Делители напряжения импульсные омические, SMR VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
87972-23 |
Делитель напряжения емкостной, WMC 350/700 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
91734-24 |
Делитель напряжения импульсный омический, SMR 10/1250 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
94399-25 |
Делитель напряжения емкостной, WMC 127/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
95294-25 |
Делитель напряжения емкостной, SMCF-500/1500 VEB Transformatoren - und Röntgenwerk "Hermann Matern" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Делитель напряжения емкостной (SMCF-500/1500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Делитель напряжения емкостной (SMCF-500/1500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом. Нанесение знака утверждения типа на делитель не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.3 «Устройство и работа ДН» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
ПравообладательVEB Transformatoren - und Rontgenwerk »Hermann Matern«, Германия
Адрес: Overbeckstrasse 48, 8030 Dresden, DDR
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия основан на методе емкостного деления.
Делитель выполнен в напольном исполнении. Для перемещения делитель установлен на основании в виде металлической рамы на полиуретановых колесах. Высоковольтная емкость делителя состоит из четырех автономных последовательно включенных бумажно-масляных конденсаторов с возможностью использования их как по отдельности, так и вместе. Корпуса конденсаторов изготовлены из гетинакса, герметичные и имеют цилиндрическую форму. Емкость низкого напряжения выполнена малоиндуктивной (коаксиальный конденсатор) и размещена в металлическом корпусе под высоковольтной емкостью. На лицевой съемной панели корпуса для подключения цифрового осциллографа установлен коаксиальный разъём, который соединён с емкостью низковольтного плеча через сопротивление. Для подключения к высоковольтному выводу ДН источника высокого импульсного напряжения и устранения короны применяется тороидальный экран. Экран закреплен на верхнем фланце высоковольтной емкости двумя болтовыми соединениями с резьбой М12. Крепление делителя к металлической раме осуществляется с помощью трех болтовых соединений с резьбой М12. Для подключения заземления на металлическом корпусе низковольтного плеча установлен контур из стального кадмированного уголка.
К делителю данного типа относится делитель напряжения SMCF-500/1500, заводской номер 897 489.
Заводской номер в цифровом формате нанесен методом штампования на табличку технических данных, закрепленную на основании делителя.
Делитель имеет средства ограничения доступа к внутренним частям методом пломбирования в виде специальных наклеек. Наклейка наклеивается на один из винтов, закрывающих доступ к плечу низкого напряжения.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид делителя, обозначение места пломбирования и места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид делителя с обозначением места пломбирования и места нанесения заводского номера
Место пломбирования
делителя приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики делителя
|
Наименование характеристики |
Значение |
|
Диапазон преобразований напряжения стандартизованных грозовых импульсов 1,2/50 мкс, кВ |
от 50 до 1000 |
|
Диапазон преобразований напряжения стандартизованных коммутационных импульсов 250/2500 мкс, кВ |
от 50 до 750 |
|
Номинальное значение коэффициента масштабного преобразования |
1583,0 |
|
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, высота х ширина х длина, |
3500х700х700 |
|
Средний срок службы, лет |
40 |
|
Средняя наработка на отказ, ч |
5 000 |
