Номер по Госреестру СИ: 87972-23
87972-23 Делитель напряжения емкостной
(WMC 350/700)
Назначение средства измерений:
Делитель напряжения емкостной WMC 350/700 (далее - делитель) предназначен для масштабных преобразований напряжения переменного тока, пригодных для измерений стандартными вольтметрами.
Внешний вид.
Делитель напряжения емкостной
Рисунок № 1
Внешний вид.
Делитель напряжения емкостной
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на делитель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4.2 документа «Делитель напряжения емкостной WMC 350/700. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ПравообладательVEB Transformatoren - und Rontgenwerk "Hermann Matem", ГДР Адрес: Overbeckstrasse 48, 8030 Dresden, DDR
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из плеча высокого напряжения, электростатических экранов, плеч низкого напряжения и опоры.
Элементами плеча высокого напряжения являются два маслонаполненных конденсатора, помещенные в стеклопластиковые трубы с металлическими фланцами.
Элементы плеча низкого напряжения размещены в металлических корпусах.
Опора делителя выполнена их металлического профиля. Опора снабжена колесами для облегчения перемещения делителя по испытательному полю.
Электростатический экран выполнен в виде цельного тора.
Делитель снабжен диэлектрическими растяжками для увеличения механической прочности.
При работе до 350 кВ верхний конденсатор закорачивается металлической вставкой для увеличения емкости плеча высокого напряжения делителя и изменением коэффициента масштабного преобразования.
На опоре делитель имеет табличку с техническими данными, на которой напечатан серийный номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
К делителю данного типа относится делитель напряжения емкостной WMC 350/700 с серийным № 897 700 и блоки плеча низкого напряжения H91 с серийными № 852 508 и 852 510.
Блоки плеч низкого напряжения делителя пломбируются от несанкционированного доступа нанесением наклеек на переднюю часть корпуса.
Рабочее положение делителя - вертикальное.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид средства измерений приведен на рисунках 1 и 2.

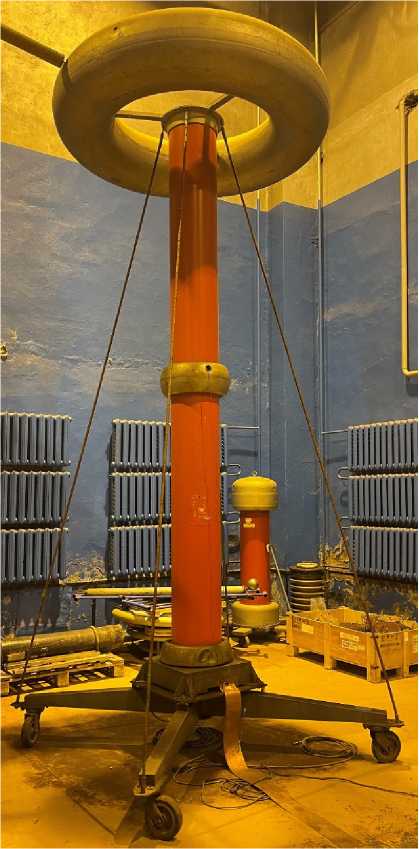

Рисунок 1 - Общий вид делителя напряжения емкостного WMC 350/700
Место пломбировки
809.025-002 Н91

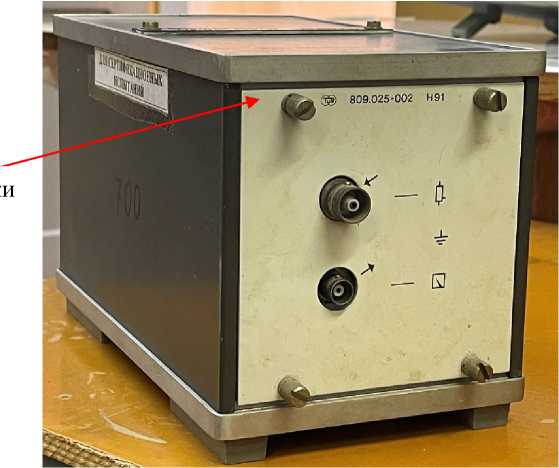

Рисунок 2 - Общий вид блока плеча низкого напряжения H91
Лист № 3 Всего листов 4Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальные значения первичного напряжения переменного тока ином, кВ |
350 и 700 |
Диапазон преобразований первичных значений напряжения переменного тока, кВ |
от 10 до 700 |
Номинальные значения коэффициентов масштабного преобразования напряжения переменного тока |
4000 и 8000 |
Пределы допускаемой относительной основной погрешности преобразований напряжения переменного тока, % |
±2,0 |
Номинальная частота переменного тока, Г ц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия применения: | |
- температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, % |
не более 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
8000 |
