Номер по Госреестру СИ: 81729-21
81729-21 Делители напряжения импульсные омические
(SMR)
Назначение средства измерений:
Делители напряжения импульсные омические SMR (далее по тексту - делители) предназначены для масштабного преобразования высоких напряжений стандартизованных грозовых импульсов.
Внешний вид.
Делители напряжения импульсные омические
Рисунок № 1
Внешний вид.
Делители напряжения импульсные омические
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.Нормативные и технические документы
Принцип действия делителя основан на методе резистивного деления.
Делители состоит из следующих элементов: основание, плечо высокого напряжения с высоковольтным выводом, плечо низкого напряжения, электростатические экраны и демпфирующий резистор.
Конструктивно плечо высокого напряжения делителя выполнено в виде трубы из стеклопластика, внутри которой размещается плечо высокого напряжения, залитое трансформаторным маслом. Плечо высокого напряжения R1 собрано из отдельных сопротивлений малой индуктивности. Сопротивление R1 равно 10±0,5 кОм. Разъем для подключения измерительного кабеля и плечо низкого напряжения располагаются в нижней части делителя. В верхней части делителя находятся демпфирующие резисторы Rd1, Rd2 и электростатические экраны. Электростатические экраны обеспечивают близкое к линейному распределение напряжения вдоль плеча высокого напряжения. Демпфирующие резисторы Rd1, Rd2 служат для затухания колебаний внешней измерительной цепи на стороне высокого напряжения и между верхней частью делителя и электростатическим экраном.
Делители изготовлены в следующих модификациях: SMR 10/770 и SMR 10/2200, которые отличаются величиной номинального напряжения.
К делителям данного типа относятся делители SMR 10/770, зав. №№ 856520 и 865189 и SMR 10/2200, зав. № 890786.
Нанесение знака поверки на делители не предусмотрено.
Общий вид средства измерений приведен на рисунках 1 и 2.

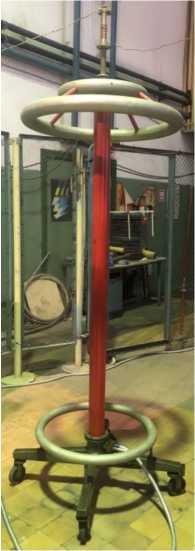

Рисунок 1 - Общий вид средства измерений, модификация SMR 10/770

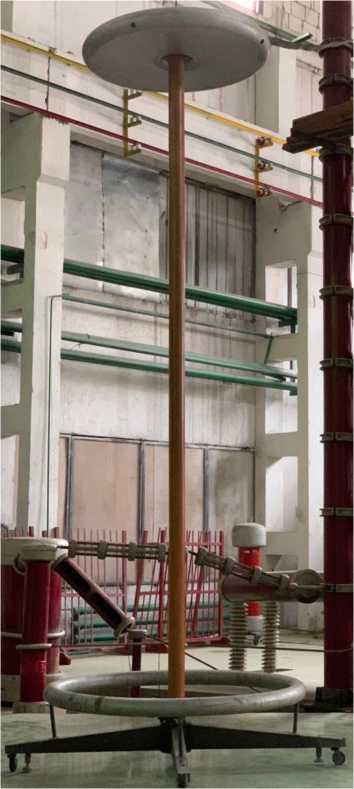

Рисунок 2 - Общий вид средства измерений, модификация SMR 10/2200
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Делители напряжения импульсные омические SMR 10/770 |
- |
2 шт. |
Делитель напряжения импульсный омический SMR 10/2200 |
1 шт. | |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 206.1-001-2021 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения |
Диапазон преобразований напряжения стандартизованных грозовых импульсов, кВ
|
от 10 до 770 от 50 до 2200 |
Номинальное значение коэффициента масштабного преобразования
|
1000 3000 |
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % |
±1,0 |
Диапазон преобразований напряжения срезанных на фронте стандартизованных грозовых импульсов, кВ
|
от 10 до 770 от 50 до 2200 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия применения: - температура окружающей среды, оС |
от +15 до +35 |
- относительная влажность, % |
от 10 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, высота х диаметр - для модификации SMR 10/770 |
2040 х 800 |
- для модификации SMR 10/2200 |
6680 х 2575 |
Масса, кг - для модификации SMR 10/770 |
40 |
- для модификации SMR 10/2200 |
300 |
Средний срок службы, лет |
20 |
Средняя наработка на отказ, ч |
7500 |
