СИУ представляет собой силоизмерительное устройство следящего статического уравновешивания с силовой компенсацией измеряемого усилия. Усилие, развиваемое изделием, поворачивает коромысло подвески вокруг оси подвески. При повороте коромысла подвески изменяется положение датчика перемещения (Холла) относительно магнита и, как следствие, напряженность магнитного поля датчика. Возникающий электрический сигнал с датчика перемещения поступает на усилитель СИУ, усиливается и в виде тока компенсации подается в компенсирующую рамку, находящуюся в поле постоянного магнита. Возникающее при этом уравновешивающее усилие противодействует усилию, развиваемому изделием, и препятствует дальнейшему повороту коромысла. В случае уменьшения или увеличения измеряемого усилия соответственно изменяется угол поворота коромысла подвески, положение датчика, компенсирующий ток и компенсирующее усилие.

Конструктивно СИУ состоит из:

• - подвижная часть СИУ - коромысло (маятниковый подвес), выполненной в виде алюминиевого профиля. На одном конце коромысла устанавливается испытываемое изделие (двигатель), на другом конце расположена пластины демпфера с компенсационными рамками. Рядом с демпфером, на коромысле расположен датчик Холла и поворотное устройство с посадочным фланцем для установки.

• - неподвижная часть - верхняя и нижняя опоры, закреплённые на раме. Рама закреплена в 4-х точках на обечайки вакуумной камеры, на которой установлены магнит компенсатора и магнит датчика Холла. К верхней опоре вертикально крепиться подвес, выполненный из стальной капиллярной трубы. С целью стабилизации положения коромысла по оси его вращения снизу коромысла вдоль оси подвеса крепится растяжка, выполненная из стальной проволоки.

• - усилитель СИУ 4.1.0200.00, изготовитель АО «ОКБ «Факел», предназначен для усиления электрического сигнала с выхода датчика Холла и передачи его в виде тока уравновешивания через выходной шунт в компенсационную рамку, находящуюся в поле постоянного магнита компенсатора;

• -  блок шунтов 4.1.0201.00, изготовитель АО «ОКБ «Факел», предназначен для преобразования тока уравновешивания обратной связи в напряжение выходного сигнала СИУ, который поступает на вход измерительного прибора;

- регистратор многоканальный технологический РМТ 59 (регистрационный № 29934-15) оснащён цветным жидкокристаллическим дисплеем и предназначен для отображения результатов измерений силы вектора тяги испытываемого двигателя.

Общий вид механической и электронной части СИУ, размещаемых в вакуумной камере, приведён на рисунке 1, электронных устройств, размещаемых вне вакуумной камеры, на рисунке 2.

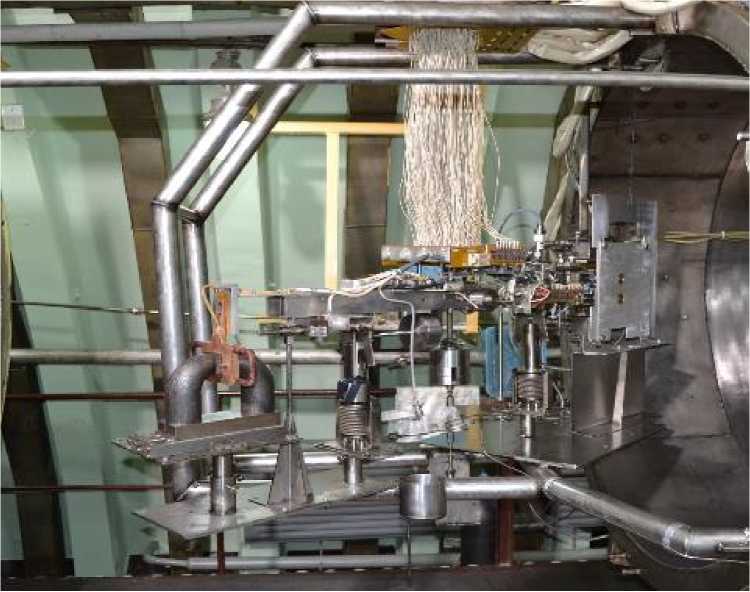

Рисунок 1 - Общий вид СИУ

Усилитель СИУ

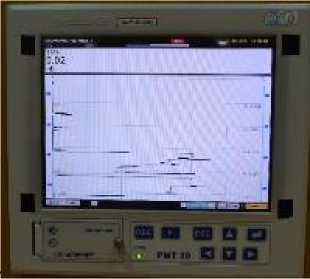

РМТ 59

Блок шунтов СИУ

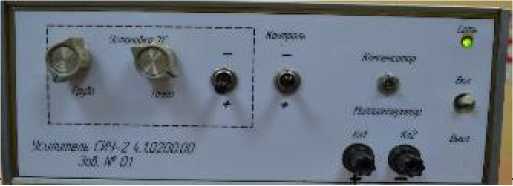

Рисунок 2 - Общий вид усилителя СИУ, регистратора многоканального технологического

РМТ 59, блока шунтов

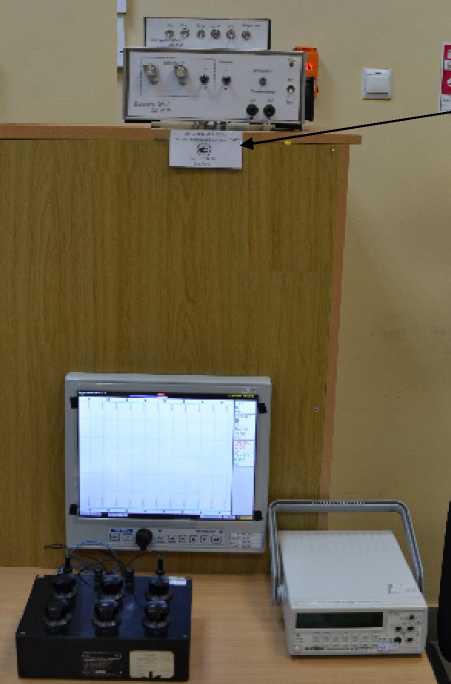

Рисунок 3 - Рабочее место стенда 9А1 (1-место размещения маркировочной таблички)

К средствам измерений данного типа относится система измерения усилий 72.1.0200.00, с заводским номером: 01.

Маркировочная табличка средства измерений выполнена в виде пластинки, крепится на рабочее место стенда 9А1 и содержит следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа;

• - знак утверждения типа;

- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр). Пломбирование СИУ не предусмотрено.

Таблица 4 - Комплектность СИУ

аблица 2 - Метрологические характеристики СИУ

аблица 3 - Основные технические характеристики СИУ
