Номер по Госреестру СИ: 91581-24
91581-24 Система измерения усилий
(400.521.0000.00)
Назначение средства измерений:
Система измерения усилий 400.521.0000.00 (далее - СИУ) устанавливается в вакуумной камере стенда 9А2 и предназначена для измерения усилий, развиваемой двигателями.
Внешний вид.
Система измерения усилий
Рисунок № 1
Внешний вид.
Система измерения усилий
Рисунок № 2
Внешний вид.
Система измерения усилий
Рисунок № 3
Внешний вид.
Система измерения усилий
Рисунок № 4
Внешний вид.
Система измерения усилий
Рисунок № 5
Общие сведения
Дата публикации - 18.03.2024
Срок свидетельства -
Номер записи - 193469
ID в реестре СИ - 1415204
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
Страна - РОССИЯ
Населенный пункт - г. Калининград
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№703 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Система измерения усилий (400.521.0000.00)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87961-23 |
Система измерений усилия, ОИ4.КВУ-120-2005.8100.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
90007-23 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91581-24 |
Система измерения усилий, 400.521.0000.00 Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
|
91804-24 |
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00, Обозначение отсутствует Акционерное общество "Опытное конструкторское бюро "Факел" (АО "ОКБ "Факел") (РОССИЯ г. Калининград) |
ОТ МП |
1 год |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Система измерения усилий (400.521.0000.00)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерения усилий (400.521.0000.00)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В РМТ 59 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в РМТ 59 метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия РМТ 59 с компьютером, не оказывает влияния на метрологические характеристики РМТ 59. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения. Для защиты внешнего ПО и измерительной информации от изменения или удаления в случае возникновения случайных или несанкционированных воздействий установлен пароль.
Идентификационные данные программного обеспечения, отображаемые на экране РМТ 59 при его загрузке и при входе в «Главное меню», приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
ПО «РМТ config» |
|
Идентификационное наименование ПО, |
Ver.4.9.0006(*) |
|
Номер версии (идентификационный номер) ПО, |
9.0006(*) |
|
Цифровой идентификатор программного обеспечения |
не применяется |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
отсутствует |
|
Примечание: (*) и более поздние версии. | |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Подготовка СИУ к использованию» документа 400.521.0000.00РЭ «Система измерения усилий 400.521.0000.00. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
ПравообладательАкционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»).
ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон/факс: +7 (4012) 46-16-16
Адрес в Интернет: www.fakel-russia.com
Адрес электронной почты: info@fakel-russia.com
Изготовитель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон/факс: +7 (4012) 46-16-16
Адрес в Интернет: www.fakel-russia.com
Адрес электронной почты: info@fakel-russia.com
Испытательный центр
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 46-16-16
Факс: (4012) 53-84-72
Адрес в Интернет: www.fakel-russia.com;
Адрес электронной почты: Guskov@fakel-russia.com
Правообладатель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»).ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон/факс: +7 (4012) 46-16-16
Адрес в Интернет: www.fakel-russia.com
Адрес электронной почты: info@fakel-russia.com
СИУ представляет собой силоизмерительное устройство следящего статического уравновешивания с силовой компенсацией измеряемого усилия.
Принцип действия заключается в усилии, развиваемым двигателем, которое поворачивает коромысло подвески вокруг ее оси. На коромысле закреплен датчик перемещения (датчик Холла), находящийся в поле неподвижного магнита датчика, жестко закрепленного на раме вакуумной камеры. При повороте коромысла изменяется положение датчика относительно магнита и, как следствие, напряженность магнитного поля, воздействующая на датчик. Возникающий электрический сигнал с выхода датчика Холла поступает на усилитель СИУ, усиливается и в виде тока компенсации подается в компенсационную рамку, находящуюся в поле постоянного магнита компенсатора, установленного на стойке вакуумной камеры. Возникающее при этом уравновешивающее усилие противодействует усилию, развиваемому изделием, и препятствует дальнейшему повороту коромысла. В случае уменьшения или увеличения измеряемого усилия, соответственно изменяется угол поворота коромысла подвески, положение датчика, компенсирующий ток и компенсирующее усилие.
Конструктивно СИУ состоит из:
-
- подвижная часть СИУ - коромысло (маятниковый подвес) СИУ, которое выполнено в виде алюминиевого профиля. На коромысле закреплены горизонтально грузы противовесы. На одном конце коромысла устанавливается испытываемое изделие (двигатель). На другом конце коромысла расположена пластина демпфера с компенсационной, тарировочной рамками и рамкой установки нуля СИУ. На арретире жестко закреплен магнит датчика перемещения (неподвижная часть). Рядом с ним на коромысле подвеса установлен датчик перемещения который можно перемещать относительно магнита датчика перемещения. Компенсационная, тарировочная рамки и рамка установки нуля СИУ расположены в поле магнита компенсатора. Этот магнит также жестко связан с внутренней стенкой вакуумной камеры.
-
- неподвижная часть - верхняя и нижняя опоры, закреплённые на обечайке вакуумной камеры. К верхней опоре вертикально крепиться подвес, выполненный из стальной капиллярной трубы. Нижний конец трубы крепится к середине коромысла. С целью стабилизации положения коромысла по оси его вращения снизу коромысла вдоль оси подвеса крепится растяжка, выполненная из стальной проволоки. Нижний конец проволоки закреплён в регулируемом устройстве натяжения растяжки, установленном на нижней опоре;
- усилитель СИУ 4.521.2000.00, изготовитель АО «ОКБ «Факел», предназначен для усиления электрического сигнала с выхода датчика Холла и передачи его в виде тока уравновешивания через выходной шунт в компенсационную рамку, находящуюся в поле постоянного магнита компенсатора;
- блок шунтов 4.521.2200.00, изготовитель АО «ОКБ «Факел», предназначен для преобразования тока уравновешивания обратной связи в напряжение выходного сигнала СИУ, который поступает на вход измерительного прибора РМТ 59.
- регистратор многоканальный технологический РМТ 59, изготовитель ООО НПП «ЭЛЕМЕР», г. Москва, оснащён цветным жидкокристаллическим дисплеем и предназначен для отображения результатов измерений усилий испытываемого двигателя.
- термостат 400.521.1200.00 изготовитель АО «ОКБ «Факел», предназначен для поддержания заданной температуры посадочного места испытываемого двигателя.
К данному типу относится система измерения усилий 400.521.0000.00 зав. № 01.

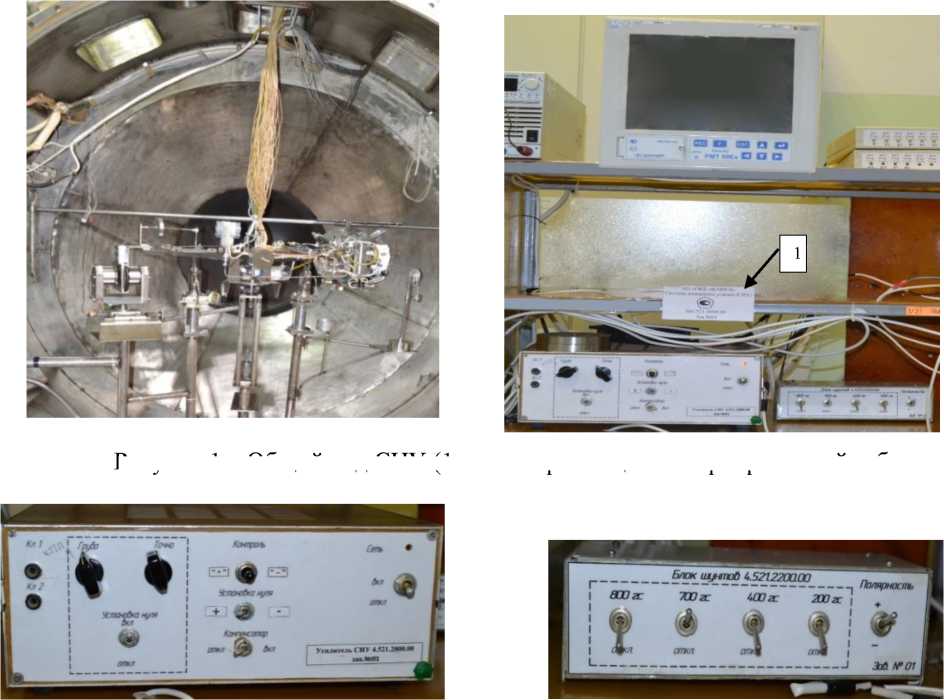

Общий вид СИУ размещенной в вакуумной камере, приведён на рисунке 1, электронных устройств, размещаемых вне вакуумной камеры, - на рисунке 2.
Рисунок 1 - Общий вид СИУ (1 - место размещения маркировочной таблички)

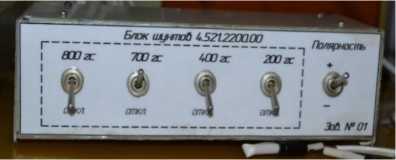

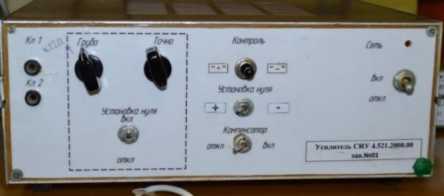

Усилитель СИУ Блок шунтов
РМТ 59
Рисунок 2 - Общий вид усилителя СИУ, блока шунтов и регистратора многоканального технологического РМТ 59.
Пломбирование СИУ не предусмотрено.
Маркировочная табличка средства измерений выполнена в виде пластины, крепится на стойку, где установлены блоки и регистрирующие приборы СИУ, и содержит следующие основные данные:
-
- торговая марка изготовителя или его полное наименование;
-
- обозначение типа;
-
- знак утверждения типа;
-
- заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр).
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 2 - Метрологические характеристики СИУ
|
Наименование характеристики |
Значение |
|
Диапазоны измерения, гс |
от 0 до 200 от 0 до 400 от 0 до 700 от 0 до 800 |
|
Пределы допускаемой приведённой к нормирующему значению (пределу) погрешности в диапазонах измерений: | |
|
от 0 до 200 гс |
±2,5 % |
|
от 0 до 400 гс |
±2,0 % |
|
от 0 до 700 гс |
±1,2 % |
|
от 0 до 800 гс |
±1,2 % |
Таблица 3 - Основные технические характеристики СИУ
|
Наименование характеристики |
Значение |
|
Время переходного процесса СИУ при скачкообразном возмущении не превышает, с |
15 |
|
Мощность, потребляемая от сети усилителем СИУ, В-А, не более, |
20 |
|
Условия эксплуатации вторичной аппаратуры:
Условия эксплуатации частей СИУ, расположенных в вакуумной камере:
|
от + 15 до + 35 80 от 86 до 106 от + 15 до + 35 от 2,740-3 до 106 |
