Номер по Госреестру СИ: 90007-23
90007-23 Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
(Обозначение отсутствует)
Назначение средства измерений:
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 06 (далее по тексту ИК АСУ ТП) являются составной частью системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00 заводской № 06 (далее по тексту АСУ ТП) и предназначены для измерений значений электрического тока и электрического напряжения, в том числе выходных сигналов от не входящих в состав ИК АСУ ТП первичных измерительных преобразователей, а также приема данных от не входящих в состав ИК АСУ ТП средств измерений (далее по тексту СИ) в цифровом виде с последующей обработкой и визуализацией результатов в единицах контролируемых технологических параметров, передачи полученной информации в АСУ ТП для сбора и хранения.
Внешний вид.
Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
Рисунок № 1
Программное обеспечение
В состав программного обеспечения (ПО) входят: общее ПО; ПО Run-Time System содержащее общие библиотеки и компоненты среды разработки специального ПО для работы скомпилированных приложений; разработанное специальное ПО; конфигурационное ПО от производителей СИ; коммуникационное ПО от производителей плат расширения коммуникационных портов ПЭВМ.
В состав общего ПО входят: операционная система Microsoft Windows XP Professional Service Pack 3; программные средства защиты и восстановления данных; сервисные системные программные средства (драйверы, архиваторы, редакторы, генераторы отчетов и т.д.).
В состав специального ПО «OPCVIEW» входят: программа монитора «OPCVIEW» СИ и компонентов измерительных систем (КИС); программа просмотра «TLD View» сохраненных в базе данных (БД) результатов измерений в виде графиков и сохранения в виде изображения требуемого формата; программа экспорта «TLD Toolboox» сохраненных в БД результатов измерений в текстовую таблицу или графическую форму; программа конфигурации «Protector» для защиты шкал калибровки каналов от несанкционированного доступа; пакет программ «SPY NET» предназначенных для проверки связи и диагностики СИ и КИС в автономном режиме.
К метрологически значимой части программного обеспечения относится OPCVIEW.exe и Protector.exe.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | |
OPCVIEW.exe |
Protector.exe | |
Идентификационное наименование |
OPCVIEW.exe |
Protector.exe |
Номер версии (идентификационный номер) |
3.4.4.11 и выше |
1.0.0.6 и выше |
Цифровой идентификатор (контрольная сумма исполняемого кода метрологически значимой части ПО) |
87adf558c7981 271f78ac0de68c cff2d |
70699d3b674f61 30587cb0309332 0808 |
Для идентификации версий ПО используется встроенный модуль идентификации «MD5CheckSum Window». Защита метрологически значимых параметров шкал преобразования каналов обеспечивается специальными паролями в программе управления доступом к конфигурации шкал DAQmx (Protector.exe).
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики ИК АСУ ТП оцениваются с учетом влияния ПО всех компонентов, входящих в их состав.
Знак утверждения типа
Знак утверждения типананосится на титульный лист ОИ4.КВУ-120-2005.7000.00ФО «Каналы измерительные системы автоматизированной управления технологическими процессами АСУ ТП зав. №06 ОИ4.КВУ-120-2005.7000.00. Формуляр» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в пункте 6 документа ОИ4.КВУ-120-2005.7000.00РЭ «ИК АСУ ТП Система управления, автоматизированная технологическими процессами. Каналы измерительные зав. №06. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к каналам измерительным системы управления автоматизированной технологическими процессами ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 100 А»;
Приказ Росстандарта от 30 декабря 2018 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц».
ПравообладательАкционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел») ИНН 3906390669
Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Изготовитель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел») ИНН 3906390669Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Испытательный центр
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел»)ИНН 3906390669
Адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
Правообладатель
Акционерное общество «Опытное конструкторское бюро «Факел» (АО «ОКБ «Факел») ИНН 3906390669Юридический адрес: 236003, г. Калининград, Московский пр-кт, д. 181
Телефон: (4012) 55-67-00
Факс: (4012) 53-84-72
E-mail: info@fakel-russia.com
ИК АСУ ТП осуществляют измерение параметров изделий, и визуализации результатов измерений на экранах мониторов. Результаты измерений используются для формирования файлов базы данных измерений и формирования файлов истории, в которые заносятся все действия программного обеспечения (ПО) АСУ ТП и действия оператора.
В состав ИК АСУ ТП входят следующие блоки и устройства:
- устройство управления (УУ) ОИ4.КВУ-120-2005.7600.00 содержит в своем составе 8 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, а также один 8-канальный АЦП;
- блок преобразования сигналов (БПС-А) КВУ ОИ4.КВУ-120-2005.7501.00 содержит в своем составе 5 шунтов для формирования напряжений, пропорциональных измеряемым электрическим токам, датчик холла для преобразования переменного электрического тока в пропорциональное значение переменного электрического напряжения.
- блок нормализации и аналого-цифрового преобразования сигналов (БНС-А) КВУ ОИ4.КВУ-120-2005.7700.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов, и АЦП для их аналогоцифрового преобразования с последующей передачей оцифрованных значений в память ПК;
- блок нормализации сигналов дублирующей системы измерений (БНС-Р) КВУ ОИ4.КВУ-120-2005.7801.00 содержит в своем составе нормализаторы, обеспечивающие гальваническую развязку измеряемых электрических сигналов. Выходные сигналы могут быть измерены и зарегистрированы средствами измерений, не входящим в состав АСУ ТП;
- блок измерений электрического тока БИТ 4.639.0000.00 содержит в своем составе шунт для преобразования измеряемого электрического тока в пропорциональное значение электрического напряжения;
- вольтметр переменного тока В3-71 для измерения переменного электрического напряжения с выхода датчика холла, установленного в БПС-А;
- персональный компьютер (ПК) с платой NI PCI-232/8 (расширение СОМ - портов) для подключения средств измерений, имеющих в своем составе цифровой выход RS-232 для подключения к ПК.
Место нанесения идентификационной бирки
БНС-Р
БПС-А
БНС-А
УУ

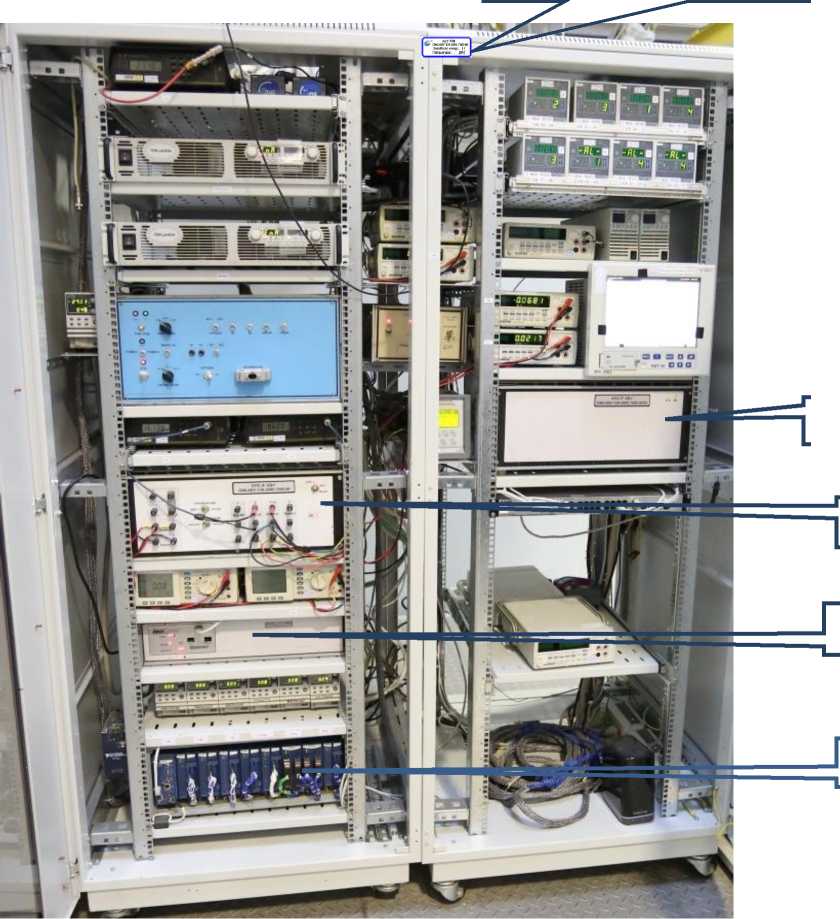

Рисунок 1. Общий вид шкафа с оборудованием АСУ ТП с указанием устройств ИК АСУ ТП и местом нанесения идентификационной бирки.
АСУ ТП поддерживает функцию обмена данными с не входящими в состав системы средствами измерений по интерфейсу RS-232, Ethernet. Полученные данные могут быть использованы для формирования дополнительных ИК.
Пломбирование системы управления автоматизированной технологическими процессами не предусмотрено.
Наименование, заводской номер в цифровом формате, год выпуска указываются на идентификационной бирке, показанной на рисунке 2.
Z----------------\Каналы измерительные системы управления автоматизированной технологическими процессами АСУ ТП ОИ4.КВУ-120-2005.7000.00
Заводской номер: 06
Год выпуска: 2022
< • _______/Рисунок 2. Идентификационная бирка.
Таблица 5 - Комплектность ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
Наименование |
Обозначение |
Количество |
Устройство управления |
ОИ4.КВУ-120-2005.7600.00 |
1 экз. |
Блок преобразования сигналов |
КВУ ОИ4.КВУ-120-2005.7501.00 |
1 экз. |
Блок нормализации и аналого-цифрового преобразования сигналов |
ОИ4.КВУ-120-2005.7700.00 |
1 экз. |
Блок нормализации сигналов дублирующей системы измерений |
ОИ4.КВУ-120-2005.7801.00 |
1 экз. |
Блок измерений электрического тока |
4.639.0000.00 |
1 экз. |
Вольтметр переменного тока |
В3-71, регистрационной номер 16689-97 |
1 экз. |
Персональный компьютер (ПК) с платой NI PCI-232/8 |
1 экз. | |
Руководство по эксплуатации |
ОИ4.КВУ-120-2005.7000.00РЭ |
1 экз. |
Формуляр |
ОИ4.КВУ-120-2005.7000.00ФО |
1 экз. |
ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00 приведены в Таблицах 2 - 4.
Таблица 2 - Метрологические характеристики основных измерительных каналов (ИК).
Тип входного сигнала |
Диапазон измерений |
Количест во ИК |
Пределы допускаемой приведенной к диапазону измерений погрешности, ±, % |
Тип устройства сбора данных, блок (устройство) |
Постоянное электрическое напряжение |
от 0 до 5 В |
2 |
0,1 |
isoLynx SLX200, БНС-А |
от 0 до 10 В |
8 |
0,2 | ||
от 0 до 20 В |
3 |
0,1 | ||
от 0 до 40 В |
10 |
0,1 | ||
от 0 до 1000 В |
1 |
0,1 | ||
от 0 до 10 В |
8 |
0,2 |
еГО-А1-100, УУ | |
Постоянный электрический ток |
от 0 до 0,15 А |
8 |
0,2 |
isoLynx SLX200, БНС-А |
от 0 до 5 А |
2 |
0,2 | ||
от 0 до 10 А |
1 |
0,1 | ||
от 0 до 20 А |
2 |
0,15 | ||
от 0 до 30 А |
1 |
0,2 | ||
Колебания тока разряда |
от 0 до 8 А |
1 |
5 |
Вольтметр переменного тока В3-71 |
Таблица 3 - Метрологические характеристики дублирующих измерительных каналов (ИК).
Тип входного сигнала |
Диапазон измерений ИК |
Диапазон значений электрического напряжения на выходе ИК |
Количество ИК, шт. |
Пределы допускаемой приведенной к диапазону измерений погрешности, ±, % |
Постоянное электрическое напряжение |
от 0 до 5 В |
от 0 до 5 В |
2 |
0,2 |
от 0 до 20 В |
от 0 до 5 В |
3 |
0,2 | |
от 0 до 40 В |
от 0 до 5 В |
9 |
0,2 | |
от 0 до 1000 В |
от 0 до 5 В |
1 |
0,2 | |
Постоянный электрический ток |
от 0 до 5 А |
от 0 до 5 В |
2 |
0,2 |
от 0 до 10 А |
от 0 до 5 В |
1 |
0,2 | |
от 0 до 20 А |
от 0 до 2 В |
2 |
0,2 | |
от до 30 А |
от 0 до 3 В |
1 |
0,2 |
Таблица 4 - Основные технические характеристики ИК АСУ ТП ОИ4.КВУ-120-2005.7000.00
Наименование характеристик |
Значение |
Число основных измерительных каналов |
47 |
Число дублирующих измерительных каналов |
21 |
Число измерительных каналов на основе цифровых приборов, с выходом RS232, Ethernet, не более |
255 |
Частота опроса каналов БНС-A, Гц |
10 |
Рабочие условия эксплуатации:
|
от +15 до +35 °С не более 80 от 86 до 106 кПа 220±22 50±1 |
