Номер по Госреестру СИ: 95271-25
95271-25 Тахеометры электронные
(PS)
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197062
ID в реестре СИ - 1425198
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PS-201,
Производитель
Изготовитель - TOPCON CORPORATION
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№777 от 2025.04.21 Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Тахеометры электронные (PS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Тахеометры электронные (PS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 4 | 2 | 2 | 2 | 0 | 2 | 2 | 0 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Тахеометры электронные (PS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) MAGNET Field и BASIC. Программное обеспечение предназначено для обеспечения взаимодействия узлов тахеометров, проведения измерений, импорта исходных данных, сохранения и экспорта измеренных величин, а также для обработки данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MAGNET Field |
BASIC |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.1 |
не ниже 1.C7M.R3053 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 12 «Измерение углов» и 13 «Измерение расстояний» документа «Тахеометры электронные PS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия TOPCON CORPORATION, Япония.
ПравообладательTOPCON CORPORATION, Япония
Адрес: 75-1, Hasunuma-cho , Itabashi-ku , Tokyo, 174-8580, JAPAN
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
E-mail: info@metrologiya.prommashtest.ru
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» -«светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы. Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей (диффузный режим).
Конструктивно тахеометры выполнены единым блоком. На передней и задней (опционально) панелях находятся цветные жидкокристаллические дисплеи, оснащенные технологией сенсорного управления, клавиши для включения, выключения тахеометра ввода данных, управления измерениями и изменения настроек. На боковых панелях расположены аккумуляторный отсек, наводящие винты для ручного наведения на цель, порты RS232C, USB и mini-USB для подключения внешних устройств.
К данному типу средств измерений относятся тахеометры электронные PS модификаций PS-201 и PS-203: PS-201, зав. № MK000116, PS-201, зав. № MK000117, PS-201, зав. № MK000118, PS-201, зав. № MK000119, PS-201, зав. № MK000120, PS-201, зав. № MK000140, PS-201,
|
зав. |
№ |
MK000146, |
PS-201, |
зав. |
№ |
MK000158, |
PS-201, |
зав. |
№ |
MK000159, |
PS-201, |
|
зав. |
№ |
MK000160, |
PS-201, |
зав. |
№ |
MK000200, |
PS-201, |
зав. |
№ |
MK000215, |
PS-203, |
|
зав. |
№ |
MK000176, |
PS-203, |
зав. |
№ |
MK000180, |
PS-203, |
зав. |
№ |
MK000182, |
PS-203, |
|
зав. |
№ |
MK000213, |
PS-203, |
зав. |
№ |
MK000216, |
PS-203, |
зав. |
№ |
MK000226, |
PS-203, |
зав. № MK000229.
Модификации PS-201 и PS-203 отличаются погрешностью измерений углов.
Электропитание тахеометра осуществляется от съемной внутренней литий-ионной аккумуляторной батареи.
Результаты измерений записываются во внутреннюю память тахеометров, выводятся на дисплей тахеометров и могут быть переданы на внешние устройства.
Заводской номер тахеометра в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на лицевой стороне тахеометра и отображается вместе с модификацией в главном меню встроенного программного обеспечения BASIC.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

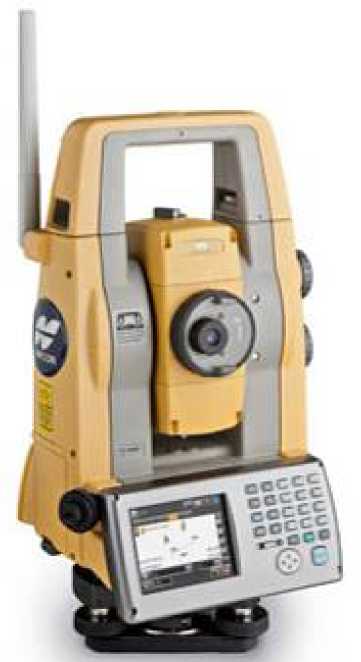

Общий вид тахеометров электронных приведён на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных PS

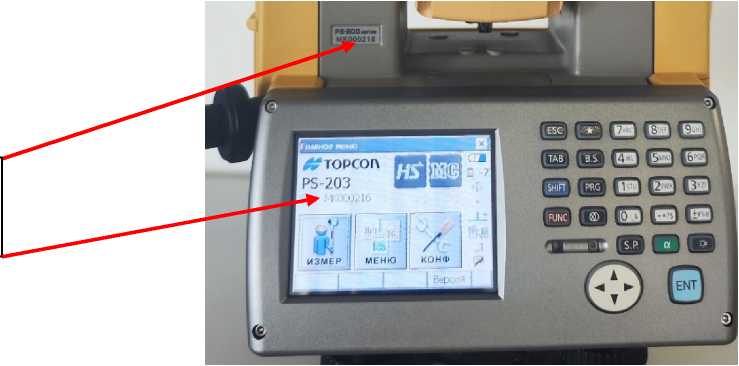

Место нанесения заводского номера средства измерений
Рисунок 2 - Место нанесения заводского номера средства измерений
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
PS |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Набор инструментов для юстировки |
- |
1 шт. |
|
Защитный чехол от осадков |
- |
1 шт. |
|
Крышка объектива |
- |
1 шт. |
|
Крышка окуляра |
- |
1 шт. |
|
Бленда на объектив |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс для транспортировки |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение | |
|
Модификация |
PS-201 |
PS-203 |
|
Диапазон измерений углов: - горизонтальных -вертикальных |
от 0° до 360° от -30° до +30° | |
|
Допускаемое среднее квадратическое отклонение измерений углов одним приёмом |
1" |
3" |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов одним приёмом (при доверительной вероятности 0,95) |
±2" |
±6" |
|
Диапазон измерений длин, м:
|
от 1,5 до 1000 от 1,5 до 800 | |
|
Допускаемое среднее квадратическое отклонение измерений длины, мм:
|
1,5+2,0-10’6-L 2,0+2,0-10’6-L | |
|
Наименование |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм:
|
±2-(1,5+2,0-10-6-L) ±2-(2,0+2,0-10-6-l) |
|
где L - измеряемое расстояние, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диапазон компенсации компенсатора, не менее |
±6' |
|
Допускаемая систематическая погрешность компенсации компенсатора, не более |
±1" |
|
Условия эксплуатации:
|
от -20 до +50 95 |
|
Напряжение питания постоянного тока (внутренний аккумулятор), В |
7,2 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
207x230x393 |
|
Масса с аккумулятором, кг, не более |
7,0 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
3000 |
|
Средний полный срок службы, лет, не менее |
6 |
