Номер по Госреестру СИ: 88612-23
88612-23 Нивелиры электронные
(SDL)
Назначение средства измерений:
Нивелиры электронные SDL (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Внешний вид.
Нивелиры электронные
Рисунок № 1
Внешний вид.
Нивелиры электронные
Рисунок № 2
Общие сведения
Дата публикации - 29.03.2023
Срок свидетельства - 28.03.2028
Номер записи - 190613
ID в реестре СИ - 1407542
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SDL50, SDL30,
Производитель
Изготовитель - TOPCON CORPORATION
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нивелиры электронные (SDL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Нивелиры электронные (SDL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 24 | 9 | 24 | 0 | 0 | 13 | 13 | 0 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Нивелиры электронные (SDL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Нивелиры имеют метрологически значимое программное обеспечение (далее - ПО), устанавливаемое в электронный нивелир, для обработки и отображения результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение | |
|
Модификация |
SDL30 |
SDL50 |
|
Идентификационное наименование ПО |
DCPU | |
|
Номер версии (идентификационный номер) ПО, не ниже |
13-40 |
33-40 |
|
Цифровой идентификатор ПО |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в:
- разделе 7 «Основные операции», разделе 9 «Измерения превышения», разделе 10 «Измерение высоты» «Нивелир электронный SDL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
«Нивелиры электронные SDL. Стандарт предприятия», TOPCON CORPORATION, Япония.
ПравообладательTOPCON CORPORATION, Япония
Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan.
Телефон: +81 3 39663141
E-mail: investor_info@topcon.co.jp
Изготовитель
TOPCON CORPORATION, ЯпонияАдрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan. Телефон: +81 3 39663141 E-mail: investor_info@topcon.co.jp
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
TOPCON CORPORATION, ЯпонияАдрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 Japan.
Телефон: +81 3 39663141
E-mail: investor_info@topcon.co.jp
Принцип действия нивелиров электронных SDL основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с воздушным демпфером. Принцип измерений превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.
Основными компонентами нивелира являются зрительная труба с компенсатором, электронно-измерительный и регистрирующий модули, несъемная подставка (трегер) с тремя подъемными винтами.
Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства.
Управление нивелирами и их настройка обеспечивается посредством клавиатуры и экрана на задней панели. Наличие сетки нитей дает возможность использовать нивелиры с шашечными нивелирными рейками.
Нивелиры работают в цифровом режиме, используя для вычисления превышений специальные рейки с кодовой шкалой для электронного автоматического считывания, и в оптическом режиме, используя для измерений превышений шашечные нивелирные рейки.
Нивелиры имеют встроенную память для сохранения измерений, последовательный порт RS-232С для передачи данных на персональный компьютер для дальнейшей обработки.
К приборам данного типа относятся нивелиры электронные SDL модификаций SDL30, SDL50, которые отличаются внешним видом.
Заводской номер нивелиров в числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней части корпуса нивелира.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нивелиров электронных SDL представлен на рисунках 1 - 2.
Место нанесения заводского номера

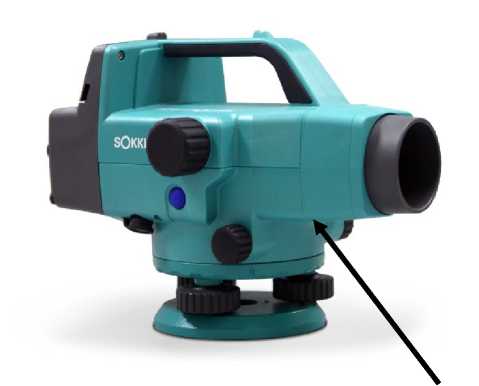

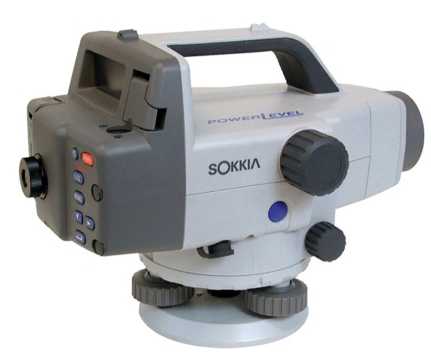

Рисунок 1 - Общий вид нивелиров SDL, Рисунок 2 - Общий вид нивелиров SDL, модификации SDL30 модификации SDL50
В процессе эксплуатации нивелиры не предусматривают внешних механических или электронных регулировок. Ограничение доступа к внутренним узлам обеспечено конструкцией корпуса нивелира.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Нивелир электронный |
SDL |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Салфетка для протирки оптики |
- |
1 шт. |
|
Чехол для защиты от влаги |
- |
1 шт. |
|
Транспортировочный футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
SDL30 |
SDL50 |
|
Определение угла i, ", не более |
10' | |
|
Пределы допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода в режиме «цифровой» при длине визирного луча 50 м, мм - по инварным рейкам BIS10, BIS20, BIS30 |
0,6 |
0,8 |
|
- по фиберглассовым рейкам BGS40, BGS50 |
1,0 |
1,5 |
|
Пределы допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода в режиме «оптический» при длине визирного луча 50 м, мм |
1,0 |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
SDL30 |
SDL50 |
|
Номинальная длина рейки, м | ||
|
- рейка инварная BIS 10 |
от 0,0375 до 0,9725 | |
|
- рейка инварная BIS 20 |
от 0,0375 до 1,9305 | |
|
- рейка инварная BIS 30 |
от 0,0375 до 2,9725 | |
|
- рейка фиберглассовая BGS40 |
от 0 до 4 | |
|
- рейка фиберглассовая BGS50 |
от 0 до 5 | |
|
Диапазон работы компенсатора, ' |
±15 | |
|
Увеличение зрительной трубы, крат, не менее |
32 |
28 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
45 |
36 |
|
Наименьшее расстояние визирования, м, не более |
1,5 | |
|
Цена деления круглого установочного уровня, '/2 мм |
10 | |
|
Напряжение питания, В |
7,2 | |
|
Диапазон рабочих температур, °С |
от -20 до +50 | |
|
Габаритные размеры (Д*Ш*В), мм, не более |
257x158x182 | |
|
Масса, кг, не более |
2,4 | |
