Сведения о средстве измерений: 95239-25 Тензорезисторы

Номер по Госреестру СИ: 95239-25
95239-25 Тензорезисторы
(ВЖ)

Назначение средства измерений:
Тензорезисторы ВЖ (далее - тензорезисторы) предназначены для измерений деформаций поверхности деталей машин и конструкций при статических и динамических нагрузках в диапазоне температур от минус 70 °C до плюс 900 °C, а также могут использоваться в качестве чувствительного элемента в датчиках различного назначения.

сертификация программного обеспечения
Внешний вид. Тензорезисторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тензорезисторы
Рисунок № 1
Внешний вид. Тензорезисторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тензорезисторы
Рисунок № 2
Внешний вид. Тензорезисторы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тензорезисторы
Рисунок № 3
Внешний вид. Тензорезисторы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тензорезисторы
Рисунок № 4
Внешний вид. Тензорезисторы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Тензорезисторы
Рисунок № 5

Общие сведения

Дата публикации - 22.04.2025
Срок свидетельства - 18.04.2030
Номер записи - 197014
ID в реестре СИ - 1425137
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВЖП-3ЧА-120-П013-270, ВЖН-3ЧА-120-Н013-50, ВЖН-3ЧА-120-Н013-270, ВЖН-3ЧА-120-Н008-300, ВЖН-1,5ЧА-120-Н008-200,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения")
Страна - РОССИЯ
Населенный пункт - г. Кисловодск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Тензорезисторы (ВЖ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81751-21

Установка для измерений деформации, УТ-66М
Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск)
ОТ
МП
2 года
93133-24
09.09.2029
Тензорезисторы, ВТ
Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск)
ОТ
МП
1 год
95239-25
18.04.2030
Тензорезисторы, ВЖ
Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск)
ОТ
МП
1 год

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Тензорезисторы (ВЖ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • ВЖП-3ЧА-120-П013-270
  • ВЖН-3ЧА-120-Н013-270
  • ВЖН-3ЧА-120-Н013-50
  • ВЖН-3ЧА-120-Н008-300
  • ВЖН-1,5ЧА-120-Н008-200
  • 8 2 8 0 0 0 0 0

    Стоимость поверки Тензорезисторы (ВЖ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта и упаковки типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 4 «Указания по эксплуатации» паспорта на тензорезисторы ВЖ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ТУ 26.51.66-001-21984526-2020 «Тензорезисторы жаропрочные ВЖ. Технические условия»;

    СМК 02 СТО 47-2020 «Метрологическое обеспечение. Локальная поверочная схема для средств измерений деформации», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» в 2021 г.

    Правообладатель

    Общество с ограниченной ответственностью «Высокоточные измерения» (ООО «Высокоточные измерения»)

    ИНН 2628803187

    Юридический адрес: 109316, г. Москва, Вн.тер.г. муниципальный округ Таганский, пр-кт Волгоградский, д. 6, помещ. 2/1

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной ответственностью «Высокоточные измерения» (ООО «Высокоточные измерения»)
    ИНН 2628803187
    Юридический адрес: 109316, г. Москва, Вн.тер.г. муниципальный округ Таганский, пр-кт Волгоградский, д. 6, помещ. 2/1
    Изготовители Общество с ограниченной ответственностью «Высокоточные измерения» (ООО «Высокоточные измерения»)
    ИНН 2628803187
    Адрес:  109316, г. Москва, Вн.тер.г. муниципальный округ Таганский,
    пр-кт Волгоградский, д. 6, помещ. 2/1
    Общество с ограниченной ответственностью Торговый Дом «ЮгВесСтрой» (ООО Торговый Дом «ЮгВесСтрой»)
    ИНН 2635227199
    Адрес: 355014, Ставропольский край, г. Ставрополь, ул. Черниговская, д. 4/1, оф. 158

    Принцип действия тензорезисторов основан на тензорезистивном эффекте, т.е. на свойстве изменения электросопротивления проводника в результате его деформации.

    Тензорезисторы состоят из чувствительного элемента (решетка), подложки и выводов.

    Тензорезисторы выпускаются в четырех исполнениях:

    • - ВЖФ - материал чувствительного элемента: железосодержащий сплав (фольговые);

    • - ВЖЖ - материал чувствительного элемента: железосодержащий сплав (проволочные);

    • - ВЖП - материал чувствительного элемента: сплав на основе платины (проволочные);

    • - ВЖН - материал чувствительного элемента: никель-хромовый сплав (проволочные).

    Тензорезисторы изготавливаются партиями (совокупность тензорезисторов одного типоразмера, изготовленных одним непрерывным технологическим запуском из материалов одной поставки) от 5 до 1000 шт.

    Тензорезисторы выпускаются в исполнениях, которые отличаются по материалу подложки, конфигурации решетки, конструктивному исполнению контактов, нормированными значениями метрологических и технических характеристик согласно таблицам 1-3.

    Пример сформирования условного обозначения тензорезистора:

    ВЖ

    I

    -

    II

    III

    -

    IV

    -

    V

    VI

    -

    VII

    Н

    5

    ЧА

    120

    Н

    015

    45

    где:

    • I - материал чувствительной решетки:

    • -   Ф, Ж - железосодержащий сплав;

    • -   П - сплав на основе платины;

    • -   Н - никель-хромовый сплав;

    • II - номинальная база (длина чувствительного элемента), мм, согласно таблице 2;

    • III - код конфигурации чувствительной решетки, согласно таблице 3:

    • -   ЧА - однокомпонентный, для измерения одноосевой деформации, вариант А;

    • -   ЧБ - однокомпонентный, для измерения одноосевой деформации, вариант Б;

    • -   ПА - двухкомпонентный, для измерения одноосевой деформации;

    • -   ПБ - двухкомпонентный, для измерения двухосевой деформации;

    • -   ПВ - двухкомпонентный, для измерения сдвиговой деформации;

    • IV - номинальное сопротивление в состоянии поставки до ввода в эксплуатацию, Ом;

    • V - материал выводов тензорезистора:

    • -   Н - никель-хромовый сплав;

    • -   П - сплав на основе платины;

    • -   Ф, Ж - железосодержащий сплав;

    • VI - диаметр выводов:

    • -    015 - 0,15 мм;

    • -    013 - 0,13 мм;

    • -    010 - 0,1 мм;

    • -    008 - 0,08 мм;

    • -    007 - 0,07 мм;

    • VII - длина выводов, мм.

    Серийный номер тензорезисторов, знак утверждения типа и обозначение исполнения указывается в паспорте на партию тензорезисторов и на упаковке. Обозначения исполнения тензорезистора (состоит из арабских цифр и букв русского алфавита, разделяемых тире), серийный номер (состоит из арабских цифр) наносятся в паспорт и на упаковку типографским методом.

    Знак предприятия - изготовителя на каждой бирке тензорезистора (предусмотрено).

    Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.

    Пломбирование тензорезисторов не предусмотрено. Конструкция тензорезисторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

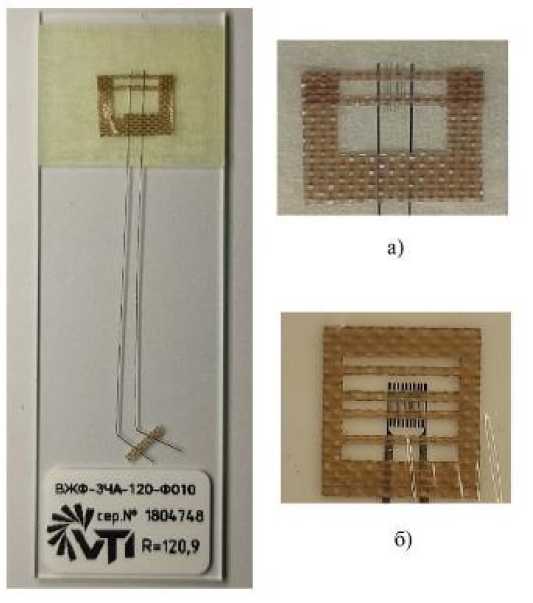

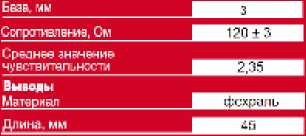

    Общий вид тензорезисторов и упаковки тензорезисторов с указанием мест нанесения серийного номера, знака утверждения типа и товарного знака производителя представлены на рисунках 1, 2.

    Внешний вид. Тензорезисторы (ВЖ), http://oei-analitika.ru

    а) Тензорезисторы исполнения ВЖЖ, ВЖН, ВЖП б) Тензорезисторы исполнения ВЖФ

    Рисунок 1 - Общий вид тензорезисторов

    ООО «Высокоточные измерения»

    ТЕНЗОРЕЗИСТОРЫ ВЖ

    LJEЛА-й Ё Гй

    Внешний вид. Тензорезисторы (ВЖ), http://oei-analitika.ru
    Внешний вид. Тензорезисторы (ВЖ), http://oei-analitika.ru

    Чувствительный элемент Мэтанип

    Внешний вид. Тензорезисторы (ВЖ), http://oei-analitika.ru

    серийный №

    Дитя выпуск!

    I ёкническив условия:

    Внешний вид. Тензорезисторы (ВЖ), http://oei-analitika.ru

    Рисунок 2 - Общий вид упаковки тензорезисторов


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Тензорезисторы

    ВЖ I-II Ш-IV-V VI-VII

    не менее 5 шт. в партии

    Инструкция по наклеиванию тен-зорезисторов термоцементом

    -

    1 экз.

    Упаковка (тара)

    -

    1 шт.

    Паспорт

    -

    1 экз.

    Методика поверки

    -

    1 экз.*

    * - в один адрес


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для исполнений

    ВЖФ, ВЖЖ

    ВЖН

    ВЖП

    Диапазон измерений деформации, млн-1

    от -2000 до +2000

    Номинальное электрическое сопротивление, Ом*

    от 60 до 350

    от 60 до 120

    Предельное относительное отклонение электрического сопротивления в партии от номинального, %

    ±3,0

    Среднее значение чувствительности при нормальных условиях**

    от 1,8 до 2,8

    от 3,3 до 4,5

    Среднее квадратическое отклонение (СКО) чувствительности в партии при нормальных условиях**, %, не более

    3,0

    Пределы относительного среднего значения часовой ползучести, при нормальных условиях**, %

    ±2,0

    СКО часовой ползучести, при нормальных условиях**, %, не более

    1,0

    Температурная характеристика сопротивления (ТХС), млн-1

    £(t) = с0 + С1 ■ t + С2 ■ t2 + С3 ■ t3 +Сп- tn где t - температура в °С;

    Со, Ci, С2, Сз, ...Сп- коэффициенты

    СКО погрешности аппроксимации ТХС, млн-1

    1000

    Максимальное абсолютное значение ТХС в рабочей области значений температуры, млн-1

    20000

    50000

    300000

    СКО значения ТХС при максимальной температуре, млн-1

    10000

    Пределы среднего значения температурного коэффициента чувствительности (ТКЧ) при максимальной (минимальной) температуре, %^°С-1

    от -0,036 до -0,018

    от -0,008 до 0,003

    от -0,07

    до -0,04

    Среднее квадратическое отклонение ТКЧ при максимальной (минимальной) температуре, %^°С-1, не более

    0,02

    *Фактические значения технических характеристик приводятся в паспорте на партию тензорезисторов;

    **Нормальные условия согласно ГОСТ 21616-91

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение для исполнений

    ВЖФ, ВЖЖ

    ВЖН    ВЖП

    Предельная деформация, млн-1

    ±2000

    Номинальная база, мм*

    от 2,0 до 5,0

    от 1,65 до 5,30

    Условия эксплуатации:

    • - интервал рабочей температуры, °С;

    • - относительная влажность, %, не более

    от -70 до +900

    80

    Максимальный рабочий ток питания, мА

    30

    Габаритные размеры, мм:

    • - ширина

    • - длина

    от 1,80 до 8,16 от 1,50 до 7,52

    от 1,5 до 5,0 от 1,6 до 5,7

    Толщина тензорезистора (решётки) без учёта выводов, мкм, не более

    50

    Толщина тензорезистора с учётом выводов, мкм, не более

    200

    Масса тензорезистора, г, не более

    0,1

    *Фактические значения технических характеристик приводятся в паспорте на партию тензорезисторов

    и внешний вид

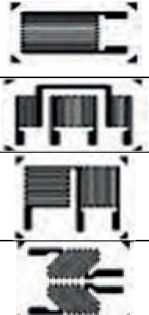

    Таблица 3 - Код

    Код конфигурации решетки

    Общий вид тензорезистора

    ЧА - однокомпонентный, для измерения одноосевой деформации, вариант А (ВЖФ, ВЖЖ, ВЖП, ВЖН)________________________

    ЧБ - однокомпонентный, для измерения одноосевой деформации, вариант Б (ВЖФ, ВЖЖ, ВЖП, ВЖН)________________________

    ПА - двухкомпонентный, для измерения одноосевой деформации (ВЖФ)

    ПБ - двухкомпонентный, для измерения двухосевой деформации (ВЖФ)

    ПВ - двухкомпонентный, для измерения сдвиговой деформации (ВЖФ)

    X               4

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Число циклов знакопеременной деформации с амплитудой ±1000 млн-1 при вероятности 0,95, не менее

    1И07

    Гарантийный срок хранения тензорезисторов, месяцев

    12
