Номер по Госреестру СИ: 93133-24
93133-24 Тензорезисторы
(ВТ)
Назначение средства измерений:
Тензорезисторы ВТ (далее - тензорезисторы) предназначены для измерений деформаций поверхности деталей машин и конструкций при статических и динамических нагрузках, а также использования в качестве чувствительного элемента в датчиках различного назначения.
Внешний вид.
Тензорезисторы
Рисунок № 1
Внешний вид.
Тензорезисторы
Рисунок № 2
Внешний вид.
Тензорезисторы
Рисунок № 3
Внешний вид.
Тензорезисторы
Рисунок № 4

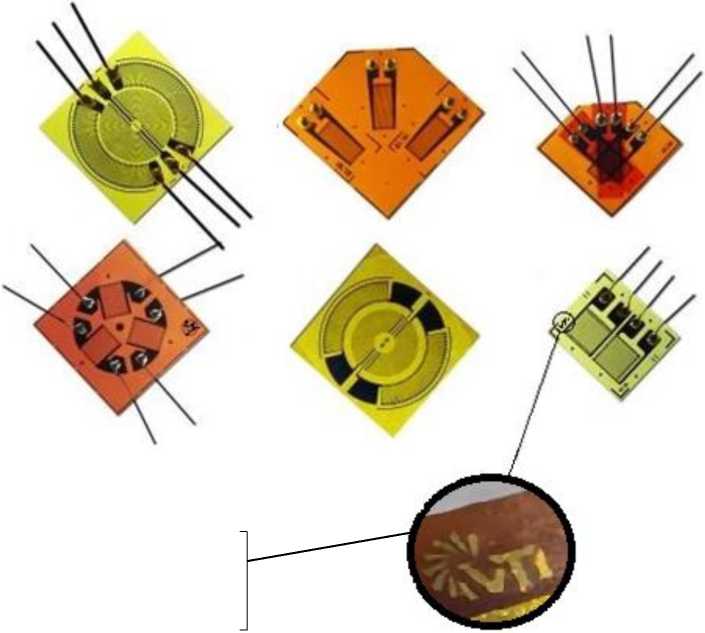

Внешний вид.
Тензорезисторы
Рисунок № 5
Внешний вид.
Тензорезисторы
Рисунок № 6
Общие сведения
Дата публикации - 10.09.2024
Срок свидетельства - 09.09.2029
Номер записи - 194964
ID в реестре СИ - 1418938
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ВТФ-4ЧА-120-11-П30, Класс А, ВТФ-4ТА-120-11-П30, Класс А, ВТФ-2ЧА-350-23-П30, Класс А, ВТФ-2ЧА-350-11-П30, Класс А, ВТФ-10ЧА-А-200-11-П, Класс А, ВТФ-10ЧА-А-100-11-Г, Класс А, ВТФ-10ЧА-350-11-П30, Класс А, ВТФ-10ЧА-120-11-П30, ВТФ-10ЧА-100-11-П30, Класс А, ВТТ-3ЧА-А-120-11-С150, Класс А, ВТС-3ЧА-А-120-11-С150, Класс А, ВТВ-1ЧА-120-11-П30, Класс А, ВТВ-1ТБ-120-11-П30, Класс А, ВТБ-3ЧА-120-11-Р1К, Класс А, ВТБ-1ЧА-120-11-Р1К, Класс А, ВТБ-12ЧА-200-11-К30, Класс А, ВТБ-10ЧА-200-11-П30, ВТБ-10ЧА-120-11-П30,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения")
Страна - РОССИЯ
Населенный пункт - г. Кисловодск
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2167 от 2024.09.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Тензорезисторы (ВТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81751-21 |
Установка для измерений деформации, УТ-66М Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск) |
ОТ МП |
2 года |
|
93133-24 09.09.2029 |
Тензорезисторы, ВТ Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск) |
ОТ МП |
1 год |
|
95239-25 18.04.2030 |
Тензорезисторы, ВЖ Общество с ограниченной ответственностью "Высокоточные измерения" (ООО "Высокоточные измерения") (РОССИЯ г. Кисловодск) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Тензорезисторы (ВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 20 | 16 | 20 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Тензорезисторы (ВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технических условий, паспорта, упаковку группы типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3 «Измерение и обработка результатов» паспорта на тензорезисторы ВТ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.66-002-21984526-2020 «Тензорезисторы ВТ. Технические условия»;
СМК 02 СТО 47-2020 «Метрологическое обеспечение. Локальная поверочная схема для средств измерений деформации, утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» в 2021 г.
ПравообладательОбщество с ограниченной ответственностью «Высокоточные измерения» (ООО «Высокоточные измерения»)
ИНН 2628803187
Юридический адрес: 109316, г. Москва, Вн.тер.г. муниципальный округ Таганский, пр-кт Волгоградский, д. 6, помещ. 2/1
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью «Высокоточные измерения» (ООО «Высокоточные измерения»)ИНН 2628803187
Юридический адрес: 109316, г. Москва, Вн.тер.г. муниципальный округ Таганский, пр-кт Волгоградский, д. 6, помещ. 2/1
Изготовители измерения»
Таганский,
Общество с ограниченной ответственностью «Высокоточные (ООО «Высокоточные измерения»)
ИНН 2628803187
Адрес: 109316, г. Москва, Вн.тер.г. муниципальный округ
пр-кт Волгоградский, д. 6, помещ. 2/1
Общество с ограниченной ответственностью Торговый Дом «ЮгВесСтрой»
(ООО Торговый Дом «ЮгВесСтрой»)
ИНН 2635227199
Адрес: 355014, Ставропольский край, г. Ставрополь, ул. Черниговская, д. 4/1, оф. 158
Принцип действия тензорезисторов основан на тензорезистивном эффекте, т.е. на свойстве изменения электросопротивления проводника в результате его деформации.
Тензорезисторы состоят из чувствительного элемента (решетка), подложки и выводов.
Тензорезисторы являются приклеиваемыми, фольговыми, термокомпенсированными и выпускаются в шести исполнениях:
-
- ВТФ - на фенольной пленочной подложке (фенолоформальдегидная смола);
-
- ВТБ - на бумажной подложке;
-
- ВТТ - на бумажной подложке для повышенных температур;
-
- ВТП - на полиамидной пленочной подложке (полиамидный лак);
-
- ВТВ - на полиамидной пленочной подложке для повышенных температур;
-
- ВТС - на полиамидной пленочной подложке, армированной стекловолокном.
Тензорезисторы изготавливаются партиями (совокупность тензорезисторов одного типоразмера, изготовленных одним непрерывным технологическим запуском из материалов одной поставки).
Тензорезисторы выпускаются в исполнениях, которые отличаются по материалу подложки, конфигурации решетки, конструктивному исполнению контактов, нормированными значениями метрологических и технических характеристик согласно таблицам 1-3.
ВТ
Пример формирования условного обозначения тензорезистора:
I Ф
|
II |
III |
|
3 |
ПБ |
IV
350
V
11
|
VI |
VII |
|
В |
100 |
где:
I - Тип материала подложки:
Ф - на фенольной пленочной подложке (фенолоформальдегидная смола); Б - на бумажной подложке;
Т - на бумажной подложке для повышенных температур;
П - на полиамидной пленочной подложке (полиамидный лак);
В - на полиамидной пленочной подложке для повышенных температур;
С - на полиамидной пленочной подложке, армированной стекловолокном;
II - Номинальная база (длина решетки), мм, согласно таблице 3.
Ш - Код конфигурации решетки, согласно таблице 3.
-
IV - Номинальное сопротивление, Ом, согласно таблице 3.
-
V - Температурный коэффициент линейного расширения материала объекта измерения:
2 - композитные материалы;
9 - сплав титана;
11 - сплав стали, мартенситная нержавеющая сталь и электролитическое напыление нержавеющей стали;
16 - аустенитная нержавеющая сталь и материал на основе меди;
23 - сплав алюминия;
27 - сплав магния;
65 - пластики.
-
VI - Исполнение контактов тензорезистора:
А - полностью открытые, без выводов, без влагозащиты;
Б - открытые контактные площадки;
В - луженые контактные площадки, влагозащита полиимидной пленкой;
Г - полностью открытые с выводными проводниками;
К - выводные проводники круглого сечения длиной 30 мм, влагозащита полиимидной пленкой;
П - плоские выводные проводники прямоугольного сечения длиной 30 мм, влагозащита полиимидной пленкой;
Л - выводные проводники в лаковой изоляции длиной 30 мм, влагозащита полиимидной пленкой;
Р - выводные проводники в ПВХ изоляции длиной 30 мм, влагозащита полиимидной пленкой;
С - выводные проводники в высокотемпературной изоляции длиной 30 мм, влагозащита полиимидной пленкой;
ЛР - комбинированный вывод, состоящий из двух сегментов: провод в лаковой изоляции длиной 30 мм, провод в ПВХ изоляции, влагозащита полиимидной пленкой;
ЛС - комбинированный вывод, состоящий из двух сегментов: провод в лаковой изоляции длиной 30 мм, провод в высокотемпературной изоляции, влагозащита полиимидной пленкой;
-
VII - Длина выводов, мм. Если длина выводов по умолчанию 30 мм, то данный параметр не указывается. Данный параметр не указывается для исполнения контактов тензорезистора А, Б, В (параметр VI).
Серийный номер тензорезисторов, знак утверждения типа и обозначение исполнения указывается в паспорте на партию тензорезисторов и на упаковке группы.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Обозначения исполнения тензорезистора, серийный номер, состоящие из арабских цифр и латинских букв, наносятся на упаковку группы типографским методом.
Пломбирование тензорезисторов не предусмотрено. Конструкция тензорезисторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид тензорезисторов и упаковки тензорезисторов с указанием мест нанесения серийного номера, знака утверждения типа и товарного знака производителя представлены на рисунках 1, 2.
Рисунок 1 - Общий вид тензорезисторов
Место нанесения товарного знака производителя
Место нанесения знака
утверждения типа
Место нанесения серийного номера
Место нанесения
товарного знака производителя
-5 ЧА-
|
Ч> 1»С1 ВИ t е,1ьмос 1ь А* 1.94 |
±1% |
ОГК |
|
(>|1ийиий .4 6544515 |
Сп1фптля.1гпнг R 349.9 i 0.2 | |
|
Коли'вес гаи 30 |
Рабичая o(ki»eib -7л 4-7ЧП чемперап-р /и...*г^эи | |
|
Дяга взгаговясвня 21.08.2022 |
IcpmikiiHueimuBii , < .....ч-*! ;vtn матерпаиа С П |1V *- | | |
ФОЛЬГОВЫЕ
ТЕНЗОРЕЗИСТОРЫ
Дпя HSK-idtjcH теяэорсзигторов рекомендуется нслользоветь клеи горячего отверждения ФК1Я1. BC-lU'i; ЬФР-2К ■ Н*М() ди> в рЮммсй oCtiaciM TOMticpitfyp или KicR
xixnn.’VH'rn 'ГК2(11 яти x iuepeiiNii ii диалхинее пгмлературm ?1>С И» ♦2(ХИ(,*.
Храиял» jeiTKipewcTtipw при Tcvntyiirrype пт +5^С ло и птмаектелкмпй плпж>«к'ти
ДО 80^ При отсулстапн в лтмосфере ларов aipcccKBKUX вешсств.
Вероятность бемпхазнод работы темэорсзмстороФ вс мснсс 0,95 10* цик.1ое вагрх'жсаая
с .'№|)м>ркици«и с • I 1 <Ю<^ мли'.
Рисунок 2 - Общий вид упаковки тензорезисторов
Таблица 1 -
|
Наименование характеристики |
Значение для исполнений | |||||
|
ВТП |
ВТВ |
ВТФ |
ВТБ |
ВТТ |
ВТС | |
|
Диапазон измерений деформации, млн-1 |
от - 3000 до + 3000 | |||||
|
Предельное относительное отклонение электрического сопротивления в партии от номинального, % |
± 1,0 | |||||
|
Предельное относительное отклонение электрического сопротивления в группе от среднего, % |
± 0,10; ± 0,20; ± 0,50 |
± 0,15 | ||||
|
Среднее значение чувствительности при нормальных условиях* |
от 1,86 до 2,20 |
от 1,8 до 2,2 |
от 1,75 до 2,05 | |||
|
Среднее квадратическое отклонение чувствительности в партии, %, не более |
1,0 | |||||
|
Пределы относительного среднего значения часовой ползучести, при нормальных условиях, % |
± 0,3 |
± 1,5 | ||||
|
Среднее квадратическое отклонение часовой ползучести, при нормальных условиях, %, не более |
0,2 |
0,1 |
0,8 | |||
|
Пределы среднего значения часовой ползучести, при максимальной температуре, % |
± 2,0 |
± 1,5 |
± 5,0 | |||
|
Среднее квадратическое отклонение часовой ползучести, при максимальной температуре, %, не более |
1,0 |
2,0 | ||||
|
Пределы среднего значения температурного коэффициента чувствительности при максимальной (минимальной) температуре, %^°С-1 |
± 0,1 | |||||
|
Среднее квадратическое отклонение температурного коэффициента чувствительности при максимальной (минимальной) температуре, %^°С-1, не более |
0,1 | |||||
|
*Нормальные условия согласно ГОСТ 21616-91 | ||||||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение для исполнений | |||||
|
ВТП |
ВТБ ВТФ |
ВТВ |
ВТТ |
ВТС | ||
|
Предельная деформация, млн-1, не менее |
30000 | |||||
|
Условия эксплуатации:
|
от -50 до +100 80 |
от -70 до +210 80 |
от -70 до +250 80 |
от -70 до +350 80 | ||
|
Интервал термокомпенсации, °С |
от -50 до +100 |
от -70 до +210 |
от -70 до +250 |
от -70 до +350 | ||
|
Максимальный рабочий ток питания, мА |
30 | |||||
|
Электрическое сопротивление изоляции в рабочей области значений температуры, МОм, не менее |
1000 | |||||
|
Толщина тензорезистора с учетом покровной пленки, но без учета мест подпайки выводов, мкм |
55±15 |
65±15 |
55±15 |
65±15 | ||
|
Масса тензорезистора, г, не более
|
0,1 0,2 | |||||
|
Число циклов знакопеременной деформации с амплитудой ± 1000 млн-1 при вероятности 0,95, не менее |
107 | |||||

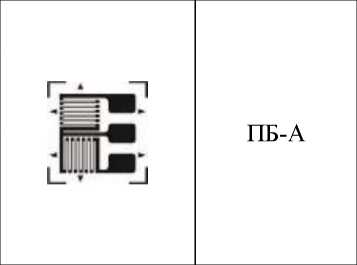

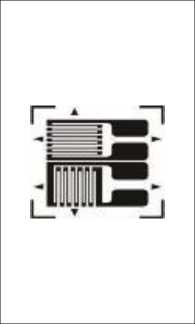

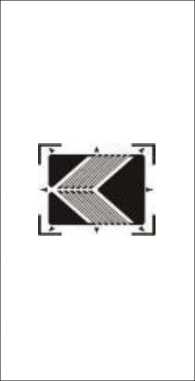

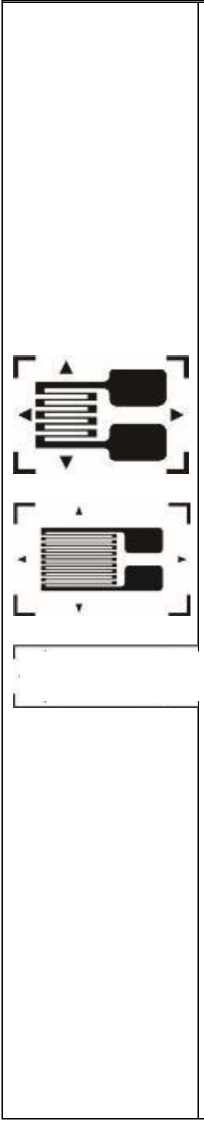

Таблица 3 - Конфигурации решетки, габаритные размеры, номинальная база, номинальное электрическое сопротивление
Внешний вид
ЧА
ЧА-А ЧА-Б ЧА-В ЧА-Г
Код конфигурац ии решетки
|
Габаритные размеры подложки, мм, не более |
Номинальная база, мм |
Номинальное электрическое сопротивление, Ом | |
|
Длина |
Ширина | ||
|
от 36 до 78 |
от 2,2 до 2,3 |
от 30 до 70 |
10 |
|
3,6 |
3,0 |
от 0,2 до 0,5 |
60 |
|
от 5,0 до 29,5 |
от 2,2 до 5,9 |
от 0,5 до 20 |
100 |
|
от 2,2 до 110,0 |
от 1,5 до 7,0 |
от 0,2 до 100 |
120 |
|
от 4,9 до 58,2 |
от 4,0 до 7,4 |
от 0,5 до 50 |
200 |
|
от 4,6 до 5,5 |
от 2,5 до 3,6 |
от 1 до 3 |
300 |
|
от 2,9 до 26 |
от 2,0 до 6,1 |
от 1 до 20 |
350 |
|
от 4,9 до 29,5 |
от 4,7 до 8,1 |
от 0,5 до 20 |
400 |
|
7,4 |
4,4 |
3 |
440 |
|
от 4,2 до 11,6 |
от 1,4 до 5,3 |
от 2 до 6 |
500 |
|
4,0 |
2,5 |
1,5 |
600 |
|
от 8,9 до 10,6 |
от 5,6 до 5,9 |
от 4 до 6 |
650 |
|
от 8,6 до 18,5 |
от 5,6 до 8,1 |
от 2 до 10 |
700 |
|
7,9 |
4,6 |
4 |
840 |
|
от 4,5 до 14,8 |
от 4,5 до 7,4 |
от 1 до 10 |
1000 |
|
от 6,5 до 7,4 |
от 4,5 до 4,7 |
от 2 до 3 |
1500 |
|
от 4,8 до 8,6 |
от 4,4 до 6,0 |
от 2 до 4 |
2000 |
|
от 7,4 до 11,0 |
от 4,5 до 8,0 |
от 3 до 6 |
2500 |
|
от 8,7 до 9,8 |
5,2 |
от 5 до 6 |
3000 |
|
10,1 |
5,5 |
6 |
4000 |
|
6,7 |
5,8 |
3 |
5000 |
Внешний вид
ЧБ
Длина
8,2
от 8,4 до 9,7
Ширина
Номинальное электрическое сопротивление, ____Ом____ 60
5,1 от 4,8 до
7,4 от 5,1 до
10,0
5,8 от 3,7 до
-
5.8 от 5,2 до
-
7.9 от 6,1 до
8,8
-
7.3 от 6,7 до
-
9.6
-
6.6 от 3,0 до
-
8,0
-
4.4 от 5,0 до
-
9.7
6,6
-
7.7
7,9 от 6,0 до
-
9.7
7,3 от 5,6 до
-
7.5 от 6,2 до
-
9.6
-
5.8 от 5,3 до
от 3 до 6
120
от 6,4 до
-
13.3
-
9.1 от 6,7 до
11,0 от 5,6 до
10,0 от 6,4 до
24,7
-
9.8 от 6,4 до
-
12.1
8,2 от 4,0 до
11,0
-
11.8 от 5,0 до
13,8
8,6
9,7
-
10.3 от 7,2 до
-
13.8
-
10.4 от 6,6 до
-
10.3 от 7,9 до
-
14.3
-
5.8
от 2 до 8
от 2 до 4
350
500
1000
120
от 2 до 5
ПА
ПБ
ПБ-Б
ПБ-В
от 2 до 20
350
500
от 2 до 6
от 0,8 до 4
от 1 до 6
от 2 до 6
от 2 до 4
от 1,6 до 6
1000
100
120
200
350
480
600
650
1000
100
120
350
800
ПБ-Г
от 5,4 до 9,4
от 2 до 4
1000
2000
160
600
600
700 1000
350
Внешний вид
Код конфигурац ии решетки
ПВ
Длина
от 13,5 до
30,4
от 14,3 до
34,0
от 14,4 до
34,0
14,1
Ширина
от 6,8 до
12,8
от 7,3 до
14,6
ПГ
ПЕ
от 10,8 до
15,3
9,0 от 6,0 до
10,9
9,0
от 9,0 до 9,9
от 9,0 до 9,9
от 4,4 до
-
5.8
5,6 от 4,0 до
-
10.5
-
7.8 от 6,2 до
7,8 от 5,6 до
-
7.5
6,2 от 5,6 до
-
10.5
-
9.9 от 9,0 до
-
10.9
от 9,0 до 9,9
ПЕ-Б
Номинальная
база, мм
от 3 до 10
от 3 до 10
от 2 до 4
от 1 до 6
от 3 до 4
от 2 до 4
от 2 до 6
ПЕ-В
10,8
от 7,2 до
-
10.7
11,4
-
15.7
от 7,2 до
13,0
от 7,2 до
-
10.7
от 5,6 до
7,8
8,0 от 6,3 до
9,3
-
7.6
-
9.6 от 6,3 до
14,4 от 6,3 до
7,8
от 2 до 4
от 2 до 5
от 2 до 8
от 2 до 3
Номинальное электрическое сопротивление, Ом
100
200
400
2000
350
700
350
175
350
650
700
1000
2000
350
400
650
700
1000
2000
350
500
1000
350
1000
Внешний вид
ПЕ-Г
Длина
от 5,3
до 8,3 от 11,2 до
-
17.5 от 8,3 до
-
10.5 от 11,2 до
-
20.5
-
7.5
от 7,5 до 8,5
Ширина
от 4,5 до
8,3
от 1 до 4
от 10,3 до
12,2 7,0 от 8,3 до
10,6
от 11,2 до
-
17.5 от 5,7 до
11,1
от 10,0 до
19,0
-
7.5 от 7,5 до
-
7.6
от 7,5 до
8,0
5,8 от 5,7 до
от 3 до 5
от 2 до 6
от 3 до 10
от 3 до 4
от 3 до 3,4
ПЕ-Е
ПЕ-И
от 2 до 6
4
2
ДА
ДА-А
ДБ
ДВ
Номинальное электрическое сопротивление, Ом
120
200
350
400
650
700
2000
120
350
700
1000
700
2000
от 6,0 до
15,0
от 10,4 до
11,0
от 5,7 до 7,8
'7,5
от 4,0 до
11,0
УА
10,0
7,4
7,4
от 8,6 до 9,8
УА-А
УА-Б
УА-В
от 7,4 до 7,9
от 6,7 до 8,6
от 6,0 до
15,0
от 10,4 до
11,0
от 5,7 до
7,8
7,5
от 1 до 6
от 2 до 3
от 1 до 2
120
350
120
350
от 4,0 до
11,0
10,0
8,5
8,5
от 7,2 до 8,4 от 8,4 до 9,0 11,1
от 7,4 до
от 1 до 5
от 2 до 3
от 2 до 2,5
от 2 до 3
от 1,8 до 2
120
240
350
400
1000
350
1000
350
1000
1200
Внешний вид
УА-Г
Длина
Ширина
16,0
УА-Д
УБ
9
3
1
625
20,0
Номинальное электрическое сопротивление, ____Ом____ 400 700 350 1000
700
2000
ТА
ТБ
ТВ
ТГ
ТД
ТЕ
ТИ
ТК
ТЛ
от 7,6 до
15,0
от 10,4 до
11,7
от 7,6 до
15,0
от 10,4 до
11,7
от 5,7 до
от 5,7 до 9,5
от 6,7 до
11,5
от 6,7 до
11,5
от 1 до 6
от 2 до 4
от 1 до 4
от 1 до 4
120
350
120
350
120
120
ТМ
СБ
ЦА
от 12,0 до
-
17.4
11,0
17,0
12,0
от 12,0 до
17,0
от 13,5 до
20,0
-
13.5
20,0
20,0
8,9
от 10,4 до
11,6
от 11,0 до
17,2
30,0
55,0
от 12,0 до
-
17.4
11,0
17,0
12,0
от 12,0 до
17,0
от 13,5 до
20,0
-
13.5
20,0
20,0
8,9
от 10,4 до
11,6
от 11,0 до
от 8,0 до
8,5
9,0
10,0
от 3 до 5
100
2
10
5
120
200
100
от 5 до 10
от 3 до 5
от 2 до 3
от 2 до 6
200
100
200
100
200
120
350
120
350
120
100
100
|
Внешний вид |
Код конфигурац ии решетки |
Габаритные размеры подложки, мм, не более |
Номинальная база, мм |
Номинальное электрическое сопротивление, Ом | |
|
Длина |
Ширина | ||||
|
лщшж |
ЦА-А |
30,0 |
9,0 |
1 |
100 |
|
55,0 |
10,0 |
3 |
100 | ||
|
E*wwm |
ЦА-Б |
30,0 |
9,0 |
1 |
100 |
|
55,0 |
10,0 |
3 |
100 | ||
|
lBiBiBiRj |
ЦБ |
от 8,2 до 15,4 |
от 4,0 до 6,2 |
от 1 до 2 |
120 |
|
от 13,3 до 20,0 |
от 3,9 до 5,0 |
от 1 до 2 |
350 | ||
|
?пэяа’ |
ЦВ |
от 8,3 до 28,8 |
от 4,5 до 6,6 |
от 0,9 до 3 |
120 |
|
ЦГ |
11,0 |
8,0 |
4 |
120 | |
|
G |
МА |
0 10,0 |
10 |
120 | |
|
от 06,0 до 020,0 |
от 6 до 20 |
350 | |||
|
от 017,0 до 027,0 |
от 15 до 25 |
400 | |||
|
09,9 |
7 |
420 | |||
|
06,0 |
6 |
500 | |||
|
09,8 |
6 |
550 | |||
|
06,0 |
6 |
700 | |||
|
020,0 |
20 |
750 | |||
|
от 08,7 до 020,0 |
от 7 до 20 |
1000 | |||
|
09,9 |
7 |
1200 | |||
|
от 010,0 до 016,0 |
от 10 до 13 |
1500 | |||
|
013,0 |
10 |
1650 | |||
|
от 013,0 до 020,0 |
от 10 до 18 |
2000 | |||
|
020,0 |
20 |
2500 | |||
|
014,0 |
14 |
3000 | |||
Примечание: Фактические значения характеристик приводятся в техническом паспорте на партию тензорезисторов
