Номер по Госреестру СИ: 95199-25
95199-25 Модули инерциальные
(Обозначение отсутствует)
Назначение средства измерений:
Модули инерциальные (далее по тексту - модули) предназначены для измерения угла наклона относительно первоначально заданного положения по двум осям (крен, тангаж).
Внешний вид.
Модули инерциальные
Рисунок № 1
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 15.04.2030
Номер записи - 196973
ID в реестре СИ - 1425010
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Геоптикс" (АО "Геоптикс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№740 от 2025.04.15 Об утверждении типов средств измерений (15)
№740 от 2025.04.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Модули инерциальные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Геоптикс" (АО "Геоптикс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88535-23 17.03.2028 |
Системы модульные непрерывного внутрискважинного мониторинга, Обозначение отсутствует Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
89617-23 28.07.2028 |
Модули измерения распределённой температуры, Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
5 лет |
|
92133-24 17.05.2029 |
Модули кварцевого термоманометра, И-1 Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года; 1 год (для модулей с ПГ ±0,02 % (от ВПИ)); 3 года (для модулей с ПГ ±0,1 % (от ВПИ)) |
|
92687-24 19.07.2029 |
Модули кварцевого термоманометра, И-2 Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
95199-25 15.04.2030 |
Модули инерциальные, Обозначение отсутствует Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Кто поверяет Модули инерциальные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули инерциальные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО. Встроенное ПО, установленное в инерциальный модуль, является метрологически значимым и обеспечивает обмен информацией с внешними системами.
Доступ к встроенному ПО отсутствует, защита от несанционированного доступа к настройкам и данным измерений обеспечивается сервисным внешним ПО, находящимся у изготовителя.
Внешнее ПО устанавливается на персональном компьютере, является метрологически незначимым и предназначено для считывания результатов измерений по протоколу обмена данными CAN.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификацоионные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 82979D |
Знак утверждения типа
Знак утверждения типананосится на лицевую часть корпуса модулей методом лазерной печати или гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы с программным обеспечением» документа РСДТ.408119.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
РСДТ.408119.001 ТУ «Модули инерциальные. Технические условия».
ПравообладательАкционерное общество «Геоптикс» (АО «Геоптикс»)
ИНН 6670335155
Юридический адрес: 620092, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия модулей основан на измерении углов ориентации объекта - крен, тангаж. Измерения основываются на принципе изменения емкости между обкладками конденсатора внутри сенсора на плате модуля. Внутри сенсора подвешены массы в трех плоскостях. При изменении углов ориентации объекта масса изменяет расстояние между обкладками конденсаторов, отвечающих за оси. Изменение емкости с помощью ASIC-модуля преобразуется в электрический сигнал и передается по интерфейсу передачи данных микроконтроллеру.
Конструктивно модули состоят из векторных датчиков угловой скорости и линейного ускорения, а также электронной схемы, которые жестко смонтированы на общем основании и помещены в металлический корпус. Цвет корпуса модулей может отличаться.
Серийный номер методом лазерной печати или гравировки в цифровом формате наносятся на маркировочную этикетку, размещенную на лицевой части корпуса модулей.
Нанесение знака поверки на модули не предусмотрено.
Предусмотрена пломбировка от несанкционированного доступа в виде наклейки на задней крышки корпуса модулей, разрушающейся при вскрытии корпуса.
Общий вид средства измерений с указанием мест нанесения серийного номера, знака утверждения типа представлены на рисунке 1. Схема пломбировки приведена на рисунке 2.
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид модулей

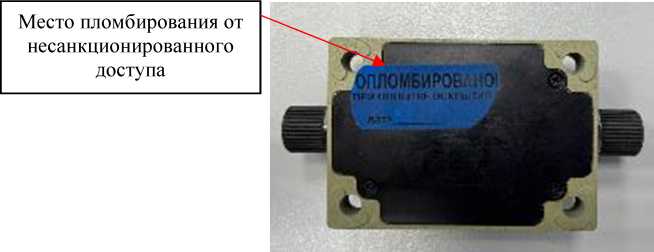

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Модуль инерциальный |
РСДТ.408119.0011 |
1 шт. |
|
Заглушка |
РСДТ.305369.001 |
1 шт.2 |
|
USB -флеш-накопитель с программным обеспечением |
- |
1 шт. |
|
Модуль инерциальный. Руководство по эксплуатации |
РСДТ.408119.001 РЭ |
1 экз. |
|
Модуль инерциальный. Паспорт |
РСДТ.408119.001 ПС |
1 экз. |
|
Примечание
| ||
Метрологические и основные технические характеристики модулей представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла наклона
|
от -90° до 90° от -180° до 180° |
|
Пределы допускаемой абсолютной погрешности измерения угла наклона |
±0,15° |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 23 до 25 |
|
Габаритные размеры модуля без заглушки, мм, не более | |
|
- длина |
116 |
|
- ширина |
60 |
|
- высота |
28 |
|
Наименование характеристики |
Значение |
|
Масса модуля, кг, не более - без заглушки |
0,260 |
|
- с заглушкой |
0,450 |
|
Рабочие условия эксплуатации - температура окружающей среды, °С |
от -50 до +85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
50000 |
