92133-24 Модули кварцевого термоманометра
(И-1)
Назначение средства измерений:
Модули кварцевого термоманометра И-1 (далее - модули) предназначены для непрерывных измерений абсолютного давления и температуры жидкостей и газов.
Внешний вид.
Модули кварцевого термоманометра
Рисунок № 1
Внешний вид.
Модули кварцевого термоманометра
Рисунок № 2
Общие сведения
Дата публикации - 17.05.2024
Срок свидетельства - 17.05.2029
Номер записи - 193992
ID в реестре СИ - 1416424
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 1 год (для модулей с ПГ ±0,02 % (от ВПИ)); 3 года (для модулей с ПГ ±0,1 % (от ВПИ))
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Геоптикс" (АО "Геоптикс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1197 от 2024.05.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули кварцевого термоманометра (И-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Геоптикс" (АО "Геоптикс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88535-23 17.03.2028 |
Системы модульные непрерывного внутрискважинного мониторинга, Обозначение отсутствует Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
89617-23 28.07.2028 |
Модули измерения распределённой температуры, Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
5 лет |
|
92133-24 17.05.2029 |
Модули кварцевого термоманометра, И-1 Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года; 1 год (для модулей с ПГ ±0,02 % (от ВПИ)); 3 года (для модулей с ПГ ±0,1 % (от ВПИ)) |
|
92687-24 19.07.2029 |
Модули кварцевого термоманометра, И-2 Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
95199-25 15.04.2030 |
Модули инерциальные, Обозначение отсутствует Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Модули кварцевого термоманометра (И-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули кварцевого термоманометра (И-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Модули с цифровым выходным сигналом имеют только встроенное, метрологически значимое, программное обеспечение (далее - ПО), которое кодирует цифровой пакет с контрольной суммой, содержащий значения измеренных частот кварцевого резонатора давления и температуры.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Geoptics |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
|
Цифровой идентификатор программного обеспечения |
Недоступен |
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измеренные параметры и информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Модули с аналоговым выходным сигналом программного обеспечения не содержат.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации, а также на лицевую панель контроллера сбора данных.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 4 документа РСДТ.406231.005 РЭ «Модули кварцевого термоманометра И-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - V107»;
РСДТ.406231.005 ТУ «Модули кварцевого термоманометра И-1. Технические условия».
ПравообладательАкционерное общество «Геоптикс» (АО «Геоптикс»)
ИНН: 6670335155
Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru
Изготовитель
Акционерное общество «Геоптикс» (АО «Геоптикс»)ИНН: 6670335155
Адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Геоптикс» (АО «Геоптикс»)ИНН: 6670335155
Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru
Принцип действия модулей при измерении давления основан на измерении собственной частоты кварцевого резонатора. Функция преобразования является температурнозависимой. Для корректировки температурной зависимости используются результаты измерений температуры, полученные с помощью второго кварцевого резонатора, частота колебаний которого зависит от температуры. Значения измеренных частот преобразуются в значения давления и температуры с использованием индивидуальных статических характеристик преобразования в виде степенных полиномов, индивидуальные коэффициенты которых определены изготовителем и указаны в паспорте каждого модуля.
Модули выпускаются в двух базовых исполнениях, которые могут быть выполнены как в герметичном корпусе, так и без него:
-
1. Модуль термоманометра И-1-А - с платой генератора кварцевых резонаторов, имеющей три выходных сигнала: частотный по измеряемому давлению, частотный по измеряемой температуре и частотный сигнал опорного кварцевого резонатора;
-
2. Модуль термоманометра И-1-Ц - с платой передачи значений измеренных частот к контроллерам сбора данных, совместимых с самими модулями.
Модули конструктивно выполнены в цилиндрическом корпусе, который разделен на измерительную камеру с кварцевыми чувствительными элементами (ЧЭ) и отсек электроники (для исполнения с платой передачи значений измеренных частот). Для защиты ЧЭ от воздействия агрессивных сред в корпусе модуля располагается разделитель сред. Корпус модуля может быть изготовлен из различных материалов.
Модули могут применяться как в составе датчиков давления и температуры (термоманометров), так и как самостоятельные изделия, и предназначены для подключения к наземным контроллерам сбора данных, которые обеспечивают питание и получение данных, передают измеренные значения на персональный компьютер или систему верхнего уровня при помощи стандартных каналов связи. Передача данных от модуля к блоку идет по каналу связи, с униполярным фазоманипулированным кодом (на основе Манчестер II).
Фотографии общего вида модулей с указанием места нанесения заводского/серийного номера приведены на рисунках 1, 2.
Заводской/серийный номер модуля наносится на корпус методом гравировки. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус модуля.
Место нанесения заводского/серийного номера

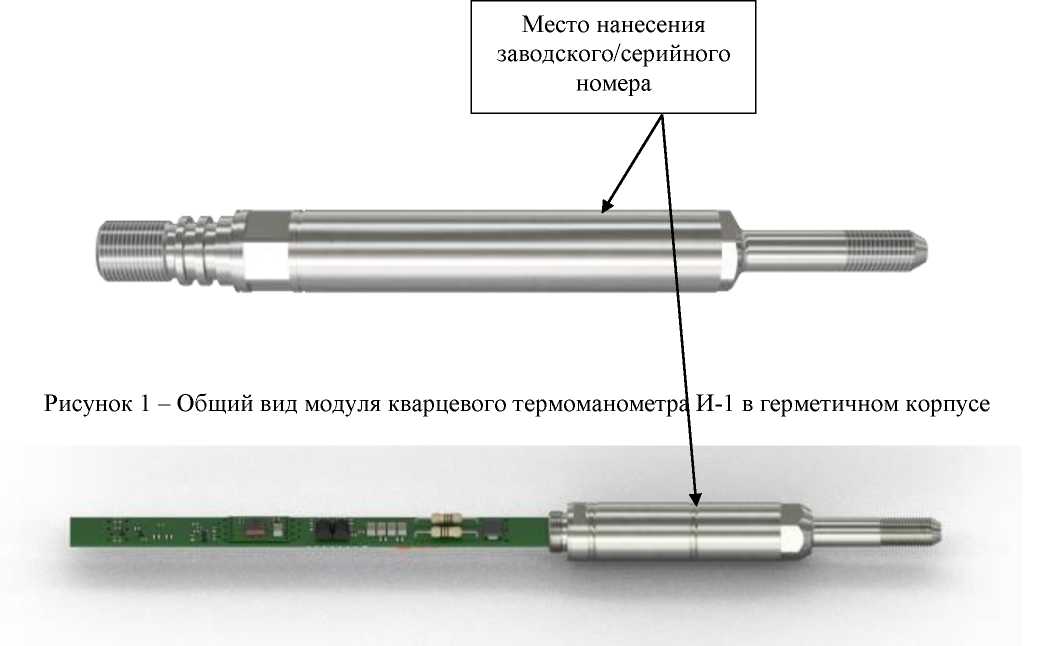

Рисунок 1 - Общий вид модуля кварцевого термоманометра И-1 в герметичном корпусе

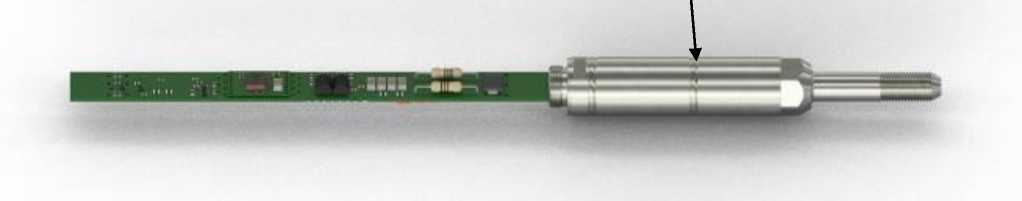

Рисунок 2 - Общий вид модуля кварцевого термоманометра И-1 в бескорпусном исполнении
Пломбирование модулей не предусмотрено.
Метрологические и основные технические характеристики модулей приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления( ), МПа |
от 0,1 до 140 |
|
Чувствительность в диапазоне измеряемого давления, МПа |
0,000001 |
|
Пределы допускаемой приведенной погрешности измерений давления, % (от ВПИ(**)) |
±0,02; ±0,03; ±0,04; ±0,06; ±0,10 (***) |
|
Диапазон измерений температуры(****), °С |
от -40 до +165 |
|
Чувствительность в диапазоне измеряемых температур, °С |
0,000001 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
|
Примечания: * - указан максимальный диапазон измерений, требуемый диапазон устанавливается при заказе путем выбора значения верхнего предела измерений в диапазоне от 21 до 140 МПа. Значение диапазона измерений приводится в паспорте на конкретный модуль.; **- ВПИ - верхний предел измерений; *** - значение погрешности приводится в паспорте на конкретный модуль; **** - указан максимальный диапазон измерений, требуемый устанавливается при заказе путем выбора верхнего и нижнего пределов измерений, находящихся в диапазоне температур от -40 °С до +165 °С. Значение диапазона измерений приводится в паспорте на конкретный модуль. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходных сигналов модулей с аналоговым выходным сигналом, кГц:
|
от 1 до 130 от 1 до 130 |
|
Разрешающая способность по давлению, МПа |
0,00005 |
|
Разрешающая способность по температуре, °С |
0,00001 |
|
Длина корпуса модуля, мм, не более |
670 |
|
Диаметр корпуса модуля, мм, не более |
21 |
|
Масса модуля, кг, не более |
3 |
|
Минимальное время опроса, с |
1 |
|
Интерфейс связи с наземными модулями (для модулей с цифровым выходным сигналом)* |
CAN, RS-485, I2C Манчестер II |
|
Номинальное напряжение питания постоянного тока модуля, В, не более |
26 |
|
Рабочие условия эксплуатации модуля: - температура окружающей среды, °С |
от -40 до +165 |
|
Показатели надежности модуля:
|
290 000 30 |
|
Примечание: *- интерфейс связи с наземными модулями выбирается при заказе. | |
