Сведения о средстве измерений: 92687-24 Модули кварцевого термоманометра

Номер по Госреестру СИ: 92687-24
92687-24 Модули кварцевого термоманометра
(И-2)

Назначение средства измерений:
Модули кварцевого термоманометра И-2 (далее - модули) предназначены для непрерывных измерений абсолютного давления и температуры жидкостей и газов.

сертификация программного обеспечения

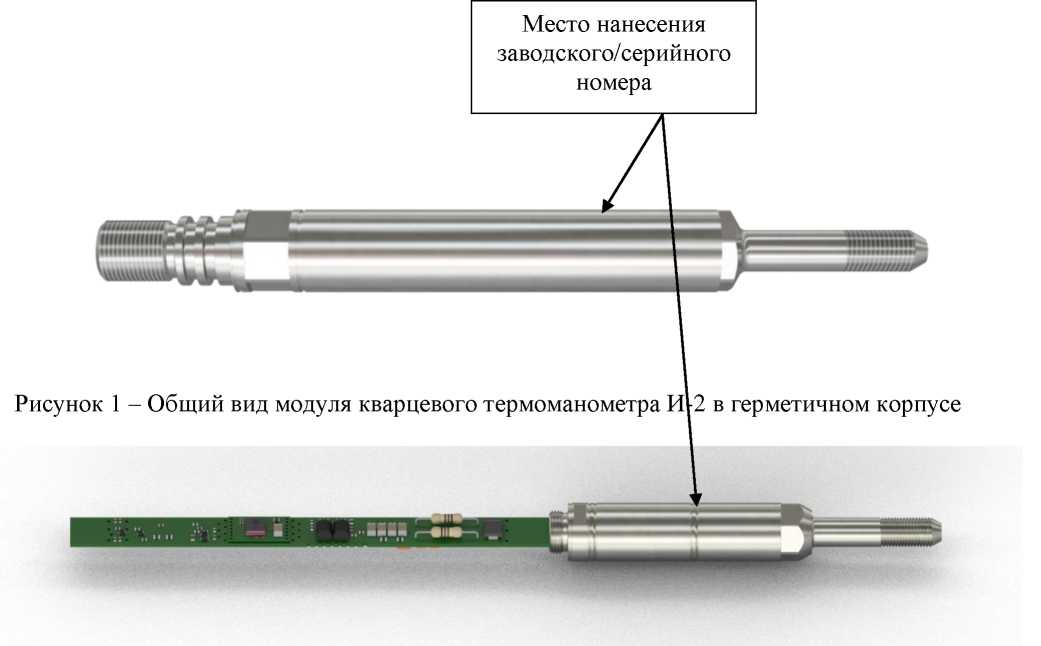

Внешний вид. Модули кварцевого термоманометра, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули кварцевого термоманометра
Рисунок № 1

Общие сведения

Дата публикации - 24.07.2024
Срок свидетельства - 19.07.2029
Номер записи - 194514
ID в реестре СИ - 1417766
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Геоптикс" (АО "Геоптикс")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1693 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Модули кварцевого термоманометра (И-2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Геоптикс" (АО "Геоптикс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88535-23
17.03.2028
Системы модульные непрерывного внутрискважинного мониторинга, Обозначение отсутствует
Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
89617-23
28.07.2028
Модули измерения распределённой температуры,
Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург)
ОТ
МП
5 лет
92133-24
17.05.2029
Модули кварцевого термоманометра, И-1
Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург)
ОТ
МП
2 года; 1 год (для модулей с ПГ ±0,02 % (от ВПИ)); 3 года (для модулей с ПГ ±0,1 % (от ВПИ))
92687-24
19.07.2029
Модули кварцевого термоманометра, И-2
Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год
95199-25
15.04.2030
Модули инерциальные, Обозначение отсутствует
Акционерное общество "Геоптикс" (АО "Геоптикс") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Модули кварцевого термоманометра (И-2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Модули кварцевого термоманометра (И-2)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Модули с цифровым выходным сигналом имеют только встроенное, метрологически значимое, программное обеспечение (далее - ПО), которое кодирует цифровой пакет с контрольной суммой, содержащий значения измеренных частот кварцевого резонатора давления и температуры.

Таблица 1 -

ПО

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Geoptics

Номер версии (идентификационный номер) ПО

не ниже 2.2

Цифровой идентификатор программного обеспечения

Недоступен

Конструкция модулей исключает возможность несанкционированного влияния на ПО и измеренные параметры и информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Модули с аналоговым выходным сигналом программного обеспечения не содержат.


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации, а также на лицевую панель контроллера сбора данных.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе 4 документа РСДТ.406231.005-02 РЭ «Модули кварцевого термоманометра И-2. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107»;

РСДТ.406231.005-02 ТУ «Модули кварцевого термоманометра И-2. Технические условия».

Правообладатель

Акционерное общество «Геоптикс» (АО «Геоптикс»)

ИНН: 6670335155

Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016

Телефон: (343) 289-11-05

Web-сайт: www.geoptics.ru

E-mail: geoptics@geoptics.ru

Изготовитель

Акционерное общество «Геоптикс» (АО «Геоптикс»)
ИНН: 6670335155
Адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Акционерное общество «Геоптикс» (АО «Геоптикс»)
ИНН: 6670335155
Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru

Принцип действия модулей при измерении давления основан на измерении собственной частоты кварцевого резонатора. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерений температуры, полученные с помощью второго кварцевого резонатора, частота колебаний которого зависит от температуры. Значения измеренных частот преобразуются в значения давления и температуры с использованием индивидуальных статических характеристик преобразования в виде степенных полиномов, индивидуальные коэффициенты которых определены изготовителем и указаны в паспорте каждого модуля.

Модули выпускаются в двух базовых исполнениях, которые могут быть выполнены как в герметичном корпусе, так и без него:

  • 1. Модуль термоманометра И-2-А - с платой генератора кварцевых резонаторов, имеющей три выходных сигнала: частотный по измеряемому давлению, частотный по измеряемой температуре и частотный сигнал опорного кварцевого резонатора;

  • 2. Модуль термоманометра И-2-Ц - с платой передачи значений измеренных частот к контроллерам сбора данных, совместимых с самими модулями.

Модули конструктивно выполнены в цилиндрическом корпусе, который разделен на измерительную камеру с кварцевыми чувствительными элементами (ЧЭ), изготовленными в РФ, и отсек электроники (для исполнения с платой передачи значений измеренных частот). Для защиты ЧЭ от воздействия агрессивных сред в корпусе модуля располагается разделитель сред. Корпус модуля может быть изготовлен из различных материалов.

Модули могут применяться как в составе датчиков давления и температуры (термоманометров), так и как самостоятельные изделия, и предназначены для подключения к наземным контроллерам сбора данных, которые обеспечивают питание и получение данных, передают измеренные значения на персональный компьютер или систему верхнего уровня при помощи стандартных каналов связи. Передача данных от модуля к блоку идет по каналу связи, с униполярным фазоманипулированным кодом (на основе Манчестер II).

Фотографии общего вида модулей с указанием места нанесения заводского/серийного номера приведены на рисунках 1, 2.

Заводской/серийный номер модуля наносится на корпус методом гравировки. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус модуля.

Внешний вид. Модули кварцевого термоманометра (И-2), http://oei-analitika.ru

Рисунок 2 - Общий вид модуля кварцевого термоманометра И-2 в бескорпусном исполнении

Пломбирование модулей не предусмотрено.


Таблица 4 -

Наименование

Обозначение

Кол-во

Модуль кварцевого термоманометра

И-2

1 шт.

Руководство по эксплуатации

РСДТ.406231.005-02 РЭ

1 экз.

Паспорт

РСДТ.406231.005-02 ПС

1 экз.

Комплект ЗИП

-

1 шт.

Упаковка

-

1 шт.


Метрологические и основные технические характеристики модулей приведены в таблицах 2, 3.

Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений абсолютного давления(*), МПа

от 0,1 до 70

Чувствительность в диапазоне измеряемого давления, МПа

0,000001

Пределы допускаемой приведенной погрешности измерений давления, % (от ВПИ)

±0,01

Диапазон измерений температуры(***), °С

от -20 до +150

Чувствительность в диапазоне измеряемых температур, °С

0,000001

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,1

Примечания:

* - указан максимальный диапазон измерений, требуемый диапазон устанавливается при заказе путем выбора значения верхнего предела измерений в диапазоне от 21 до 70 МПа. Значение диапазона измерений приводится в паспорте на конкретный модуль;

**- ВПИ - верхний предел измерений;

*** - указан максимальный диапазон измерений, требуемый устанавливается при заказе путем выбора верхнего и нижнего пределов измерений, находящихся в диапазоне температур от -20 °С до +150 °С. Значение диапазона измерений приводится в паспорте на конкретный модуль.

Таблица 3 - Основные технические

Наименование характеристики

Значение

Диапазон выходных сигналов модулей с аналоговым выходным сигналом, кГц:

  • - при измерении давления

  • - при измерении температуры

от 1 до 130

от 1 до 130

Разрешающая способность по давлению, МПа

0,000001

Разрешающая способность по температуре, °С

0,000001

Длина корпуса модуля, мм, не более

670

Диаметр корпуса модуля, мм, не более

22

Масса модуля, кг, не более

3

Минимальное время опроса, с

1

Интерфейс связи с наземными модулями (для модулей с цифровым выходным сигналом)*

CAN, RS-485, I2C Манчестер II

Номинальное напряжение питания постоянного тока модуля, В, не более

26

Рабочие условия эксплуатации модуля: - температура окружающей среды, °С

от -20 до +125

Наименование характеристики

Значение

Показатели надежности модуля: - средняя наработка до отказа, ч

290 000

- средний срок службы, лет

30

Примечание:

*- интерфейс связи с наземными модулями выбирается при заказе
