Номер по Госреестру СИ: 95149-25
95149-25 Устройства онлайн-мониторинга
(OSA3060)
Назначение средства измерений:
Устройства онлайн мониторинга OSA3060 (далее - OSA3060) предназначены для непрерывного контроля изоляционного состояния металлоксидных разрядников напряжения 35 кВ и выше в подстанциях, обеспечивая более безопасную и надежную работу оборудования, а также измерений силы постоянного тока, напряжения постоянного тока и сопротивления.

Внешний вид.
Устройства онлайн-мониторинга
Рисунок № 1

Внешний вид.
Устройства онлайн-мониторинга
Рисунок № 2

Внешний вид.
Устройства онлайн-мониторинга
Рисунок № 3

Внешний вид.
Устройства онлайн-мониторинга
Рисунок № 4
Программное обеспечение
Данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OSA |
|
Номер версии (идентификационный номер ПО), не ниже |
Не ниже 1 .x.x * |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10-1 до 1406 Гц»;
Стандарт предприятия «Устройство онлайн мониторинга OSA3060».
ПравообладательWuhan LandPower Co.,Ltd, Китай
Адрес: 5F Gezhouba Sun City,No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + 86 27 8726 7930
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 лит. А, помещ. I Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
OSA3060 непрерывно контролирует ряд параметров оборудования разрядников, таких как полный ток, сопротивление тока, напряжение шины, количество и время ударов молнии. ОSA3060 состоит из модуля мониторинга утечки тока разрядников (в дальнейшем - модуль тока) и модуля мониторинга напряжения шины (в дальнейшем - модуль напряжения).
Модуль тока использует сердечниковые токовые датчики для сбора утечки тока и сопротивления тока однофазных разрядников, а также для записи количества и времени ударов молнии.
Модуль напряжения собирает вторичное напряжение трехфазных PT, на которых установлены разрядники, для вычисления напряжения шины и ее гармонических составляющих.
Связь между устройствами осуществляется через RS485, а синхронизация сбора данных - через CAN.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпусы модулей тока и напряжения методом лазерной маркировки.
Общий вид модулей тока и напряжения, а также место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 1-4.

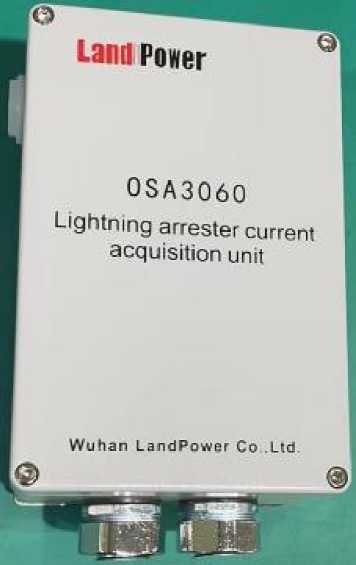

Рисунок 1 - Внешний вид модуля мониторинга утечки тока разрядников

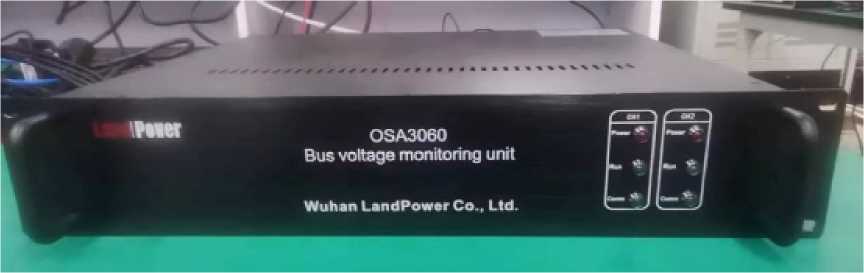

Рисунок 2 - Внешний вид модуля мониторинга напряжения шины разрядников
Место пломбировки
Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера и место пломбировки на модуле мониторинга утечки тока разрядников
Место нанесения заводского номера
Место пломбировки

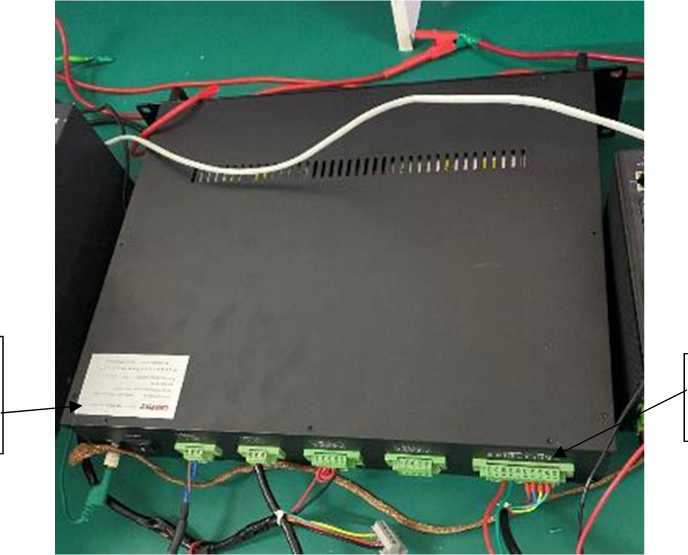

Рисунок 4 - Место нанесения заводского номера и место пломбировки на модуле мониторинга
напряжения шины разрядников
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон эффективного значения силы постоянного тока, мА |
от 0,1 до 600,0 |
|
Пределы допускаемой относительной погрешности эффективного значения силы постоянного тока, % |
±1 |
|
Диапазон измерения сопротивления силы постоянного тока, Ом |
от 0,01 до 600,00 |
|
Пределы допускаемой относительной погрешности сопротивления тока, % |
±1 |
|
Диапазон напряжения на вторичной стороне PT, В |
от 5 до 100 |
|
Пределы допускаемой относительной погрешности напряжения на вторичной стороне PT, % |
±0,5 |
Таблицы 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
220 |
|
Частота питания переменного тока, Г ц |
50 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации:
|
от -25 до +45 95 |
|
Габаритные размеры модуля контроля тока утечки (ДлинахШиринахВысота), мм, не более |
257x160x125 |
|
Габаритные размеры модуля контроля напряжения шины (ДлинахШиринахВысота), мм, не более |
483x356x88 |
|
Масса модуля контроля тока утечки, кг, не более |
10 |
|
Масса модуля контроля напряжения шины, кг, не более |
7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
215 000 |
