Номер по Госреестру СИ: 89094-23
89094-23 Датчики тока
(OSA3080-DL)
Назначение средства измерений:
Датчики тока OSA3080-DL (далее по тексту - датчики) предназначены для масштабного преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Датчики тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация изготовителя.
Правообладатель
Wuhan LandPower Co., Ltd, Китай
Адрес: 10# 5F Gezhouba Sun City,No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + 86 27 8726 7930
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология») Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Телефон: + 7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Wuhan LandPower Co., Ltd, Китай
Адрес: 10# 5F Gezhouba Sun City,No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + 86 27 8726 7930
Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков, и является пропорциональной копией входного сигнала.
Датчики используются для преобразований силы постоянного и переменного тока и тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Конструктивно датчики выполнены в пластмассовом корпусе синего цвета.
К дан 1400240001-3, 1400240002-2, 1400240003-1, 1400240003-7, 1400240004-6, 1400240005-5, 1400240006-4, 1400240007-3, 1400240008-2, 1400240009-1, 1400240009-7, 1400240010-6, 1400240011-5, 1400240012-4, 1400240013-3, 1400240014-2, 1400240015-1, 1400240015-7, 1400240016-6,
му описанию
1400240001-4,
1400240002-3,
1400240003-2,
1400240004-1,
1400240004-7,
1400240005-6,
1400240006-5,
1400240007-4,
1400240008-3,
1400240009-2,
1400240010-1,
1400240010-7,
1400240011-6,
1400240012-5,
1400240013-4,
1400240014-3,
1400240015-2,
1400240016-1,
1400240016-7.
типа относятся датчики с зав.№№ 1400240001-1,
1400240001-5,
1400240002-4,
1400240003-3,
1400240004-2,
1400240005-1,
1400240005-7,
1400240006-6,
1400240007-5,
1400240008-4,
1400240009-3,
1400240010-2,
1400240011-1,
1400240011-7,
1400240012-6,
1400240013-5,
1400240014-4,
1400240015-3,
1400240016-2,
1400240001-6,
1400240002-5,
1400240003-4,
1400240004-3,
1400240005-2,
1400240006-1,
1400240006-7,
1400240007-6,
1400240008-5,
1400240009-4,
1400240010-3,
1400240011-2,
1400240012-1,
1400240012-7,
1400240013-6,
1400240014-5,
1400240015-4,
1400240016-3,
1400240001-7,
1400240002-6,
1400240003-5,
1400240004-4,
1400240005-3,
1400240006-2,
1400240007-1,
1400240007-7,
1400240008-6,
1400240009-5,
1400240010-4,
1400240011-3,
1400240012-2,
1400240013-1,
1400240013-7,
1400240014-6,
1400240015-5,
1400240016-4,
1400240001-2,
1400240002-1,
1400240002-7,
1400240003-6,
1400240004-5,
1400240005-4,
1400240006-3,
1400240007-2,
1400240008-1,
1400240008-7,
1400240009-6,
1400240010-5,
1400240011-4,
1400240012-3,
1400240013-2,
1400240014-1,
1400240014-7,
1400240015-6,
1400240016-5,
Серийный номер, состоящий из арабских цифр, наносится на наклейку типографическим способом, которая размещается на боковой стороне датчиков. Способ нанесения серийного номера приведен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено.

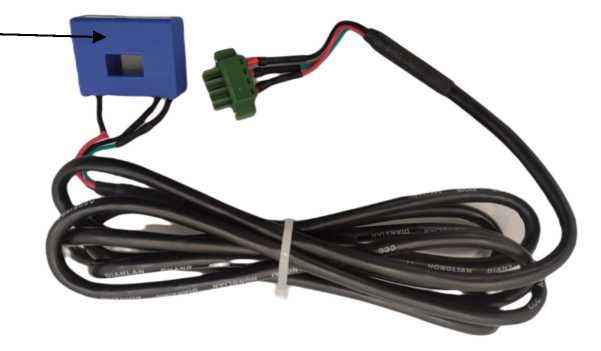

Общий вид датчиков с указанием места нанесения серийного номера представлен на
