Сведения о средстве измерений: 88716-23 Преобразователи угла поворота измерительные

Номер по Госреестру СИ: 88716-23
88716-23 Преобразователи угла поворота измерительные
(OSA3080-XC)

Назначение средства измерений:
Преобразователи угла поворота измерительные OSA3080-XC (далее - энкодеры) предназначены для преобразования угла поворота вала различных устройств и механизмов в дискретные электрические сигналы, позволяющие измерять угол его поворота.

сертификация программного обеспечения
Внешний вид. Преобразователи угла поворота измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи угла поворота измерительные
Рисунок № 1
Внешний вид. Преобразователи угла поворота измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи угла поворота измерительные
Рисунок № 2
Внешний вид. Преобразователи угла поворота измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи угла поворота измерительные
Рисунок № 3
Внешний вид. Преобразователи угла поворота измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи угла поворота измерительные
Рисунок № 4

Общие сведения

Дата публикации - 10.04.2023
Срок свидетельства -
Номер записи - 190748
ID в реестре СИ - 1407793
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OSA3080-XC,

Производитель

Изготовитель - Wuhan LandPower Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 16
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№785 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи угла поворота измерительные (OSA3080-XC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Wuhan LandPower Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88716-23

Преобразователи угла поворота измерительные, OSA3080-XC
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89094-23

Датчики тока, OSA3080-DL
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
4 года
95149-25
11.04.2030
Устройства онлайн-мониторинга, OSA3060
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи угла поворота измерительные (OSA3080-XC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • OSA3080-XC
  • 16 16 0 0 16 16 0

    Стоимость поверки Преобразователи угла поворота измерительные (OSA3080-XC)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) LandPowerRun, установленного на контроллер, предназначенного для обеспечения взаимодействия узлов приборов, преобразования полученного сигнала в угловую меру, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    LandPowerRun

    Номер версии (идентификационный номер ПО)

    не ниже 1.0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус методом наклеивания и типографским способом на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Установка и использование по назначению» документа «Преобразователи угла поворота измерительные OSA3080-XC. Паспорт.»


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26 ноября 2018 г.

    Стандарт предприятия Wuhan LandPower Co., Ltd, Китай.

    Правообладатель

    Wuhan LandPower Co., Ltd, Китай

    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone,Wuhan,Hubei, China

    Телефон: + (86) 27 8726 7930

    E-mail: landpower@landgroup.com.cn

    Изготовитель


    Wuhan LandPower Co., Ltd, Китай
    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone,Wuhan,Hubei, China
    Телефон: + (86) 27 8726 7930
    E-mail: landpower@landgroup.com.cn

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, пом. I Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Wuhan LandPower Co., Ltd, Китай
    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone,Wuhan,Hubei, China
    Телефон: + (86) 27 8726 7930
    E-mail: landpower@landgroup.com.cn

    Принцип действия энкодеров основан на определении изменений магнитного поля. Магнитное поле, создаваемое вращающемся постоянным магнитом, сканируется специальным встроенным магнитным сенсором. Каждое угловое положение соответствует вектору поля, которое преобразуется сенсором в инкрементальные сигналы.

    Конструктивно энкодеры состоят из двух основных частей: датчика с магнитным сенсором и кодированного магнитного кольца со встроенным полым валом для соединения с вращающимся валом объекта. Датчик и кольцо устанавливаются с воздушным зазором 1-2 мм относительно друг друга.

    Датчик представляет собой неразборный алюминиевый корпус с сенсором и электронными компонентами преобразователя. В торцевой части имеется светодиодный индикатор работы и кабельный вывод с проводами подключения.

    Магнитное кольцо имеет нанесённую на него прецизионную шкалу, представляющую собой чередующиеся 1800 пар полюсов «север-юг», что обеспечивает 3600 импульсов - число положений контролируемого вала за один полный оборот.

    Данные энкодеры относятся к инкрементальному типу. Определении углового положения вала осуществляется путем считывания количества изменений полярности на магнитном кольце -импульсов. Далее сигнал интерполируется, преобразовывается в цифровой сигнал и через интерфейс RS-422 направляется на устройство управления - контроллер, подключаемый к персональному компьютеру с установленным специализированным программным обеспечением LandPowerRun для отображения результатов измерений.

    Энкодеры изготавливаются в одной модификации. К данному описанию типа относятся энкодеры с зав. №№ 1400240001, 1400240002, 1400240003, 1400240004, 1400240005, 1400240006, 1400240007, 1400240008, 1400240009, 1400240010, 1400240011, 1400240012, 1400240013, 1400240014, 1400240015, 1400240016.

    Заводской номер энкодера в числовом формате указывается типографским способом на расположенной на корпусе маркировочной наклейке.

    Нанесение знака поверки на средство измерений не предусмотрено.

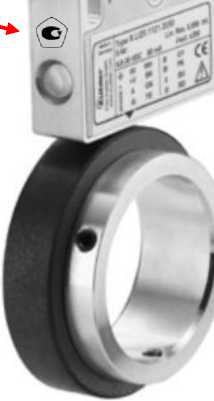

    Общий вид преобразователей угла поворота измерительных, места нанесения маркировочной наклейки с заводским номером средства измерений и знака утверждения типа средства измерений приведены на рисунке 1.

    Место нанесения

    знака утверждения

    Внешний вид. Преобразователи угла поворота измерительные (OSA3080-XC), http://oei-analitika.ru

    типа средства измерений

    Внешний вид. Преобразователи угла поворота измерительные (OSA3080-XC), http://oei-analitika.ru
    Внешний вид. Преобразователи угла поворота измерительные (OSA3080-XC), http://oei-analitika.ru
    Внешний вид. Преобразователи угла поворота измерительные (OSA3080-XC), http://oei-analitika.ru

    Место нанесения маркировочной наклейки с заводским номером средства измерений

    Рисунок 1 - Преобразователи угла поворота измерительные OSA3080-XC. Места нанесения маркировочной наклейки с заводским номером и знака утверждения типа средства измерений

    В процессе эксплуатации энкодеры не предусматривает внешних механических и электронных регулировок. Корпус выполнен неразборным. Несанкционированный доступ к элементам датчика невозможен. Пломбирование не производится.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Преобразователь угла поворота измерительный

    OSA3080-XC

    1 шт.

    Контроллер

    OSA3080

    1 шт. на партию

    Персональный компьютер с установленным ПО LandPowerRun

    -

    1 шт. на партию

    Упаковка

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значения

    Диапазон измерений угла поворота, °

    от 0 до 360

    Пределы допускаемой абсолютной погрешности измерений угла поворота, °

    ±0,3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значения

    Число положений вала за один оборот

    3600

    Максимальная рабочая частота вращения вала, об/мин:

    12000

    Условия эксплуатации:

    - температура окружающей среды, °С:

    от -20 до +80

    Параметры электрического питания:

    - напряжение постоянного тока, В

    от 4,8 до 26,0

    Габаритные размеры (Длина х Ширина х Высота), мм, не более:

    40x11x25

    Масса, кг, не более:

    0,1
