Номер по Госреестру СИ: 94984-25
94984-25 Газоанализаторы водорода
(АСТЕК 2020)
Назначение средства измерений:
Газоанализаторы водорода АСТЕК 2020 (далее - газоанализаторы) предназначены для измерений объемной доли водорода в потоке технологического газа, в инертных газах и азоте.

Внешний вид.
Газоанализаторы водорода
Рисунок № 1

Внешний вид.
Газоанализаторы водорода
Рисунок № 2
Программное обеспечение
Встроенное ПО предназначено для пересчета электрических характеристик чувствительного элемента в объемную концентрацию водорода в анализируемом газе, а также для настройки газоанализатора.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
ПО
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
sens fw astek2020 |
Номер версии (идентификационный номер) ПО, не ниже:
|
3.88 astek2020.1.0 |
Изготовитель
Общество с ограниченной ответственностью «Аналитические системы и Технологии СОФТ» (ООО «АСТ СОФТ»)ИНН 9724082727
Адрес: 115516, г. Москва, вн. тер. г. муниципальный округ Царицыно, ул. Промышленная, д. 10
Телефон: 8-926-688-96-87
E-mail: Sm6765757@gmail.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Аналитические системы и Технологии СОФТ» (ООО «АСТ СОФТ»)ИНН 9724082727
Юридический адрес: 115516, г. Москва, вн. тер. г. муниципальный округ Царицыно, ул. Промышленная, д. 10
Телефон: 8-926-688-96-87
E-mail: Sm6765757@gmail.com
Принцип действия газоанализаторов основан на изменении электрических характеристик чувствительного элемента при абсорбции водорода и преобразовании этих характеристик в электрический сигнал с регистрацией в цифровом виде на встроенном дисплее или через интерфейс, а также в аналоговый токовый сигнал.
Газоанализаторы представляют собой автоматические стационарные приборы непрерывного действия.
Газоанализаторы выпускаются в двух исполнениях:
-
- газоанализаторы в исполнении 1 выполнены в компактном корпусе с небольшим монохромным дисплеем и пультом ДУ;
-
- газоанализаторы в исполнении 2 выполнены в полноразмерном корпусе с большим цветным дисплеем и сенсорными кнопками управления.
Газоанализаторы в исполнении 1 состоят из цилиндрического взрывонепроницаемого корпуса с крышкой, внутри которого размещены электронные элементы и зажимы для подключения кабеля, и сенсора (чувствительного элемента), закрытого пламегасителем и выведенного в фитинг из нержавеющей стали, служащий для подключения к потоку технологического газа. В корпус сенсора встроен нагреватель и датчик температуры, с помощью которых осуществляется стабилизация температуры.
Газоанализаторы в исполнении 2 выполнены в полноразмерном корпусе с цветным дисплеем и сенсорными кнопками управления. Анализируемый газ направляется в проточную измерительную ячейку, расположенную внутри корпуса газоанализатора. Сенсор газоанализатора установлен внутри проточной ячейки.
Пульт ДУ представляет собой устройство с кнопками управления, внутри корпуса которого находится электронная схема, содержащая источник питания и печатную плату, включающую в себя микроконтроллер и инфракрасный передатчик. Пульт ДУ предназначен для градуировки и изменения настроек газоанализаторов.
Способ отбора пробы - под избыточным давлением.
Газоанализаторы оснащены цифровой индикацией.
Общий вид газоанализаторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на идентификационную табличку (рисунок 3), закрепленную на боковой стороне газоанализаторов.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички (шильда) на верхней стороне газоанализатора

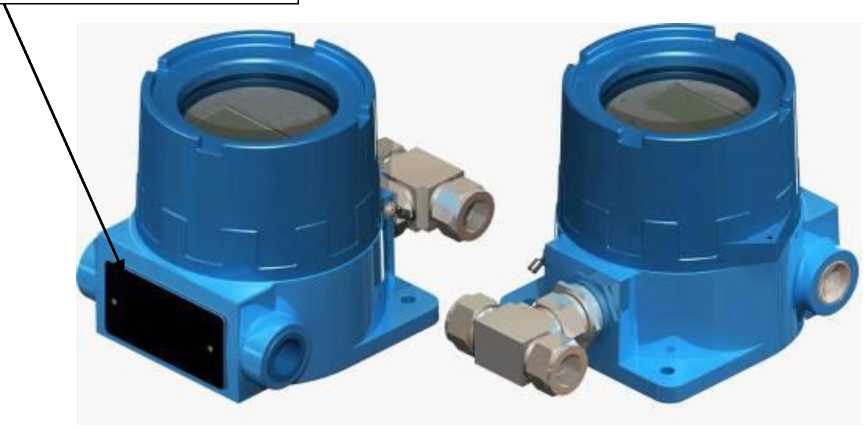

Рисунок 1 - Общий вид газоанализаторов водорода АСТЕК 2020, исполнение 1

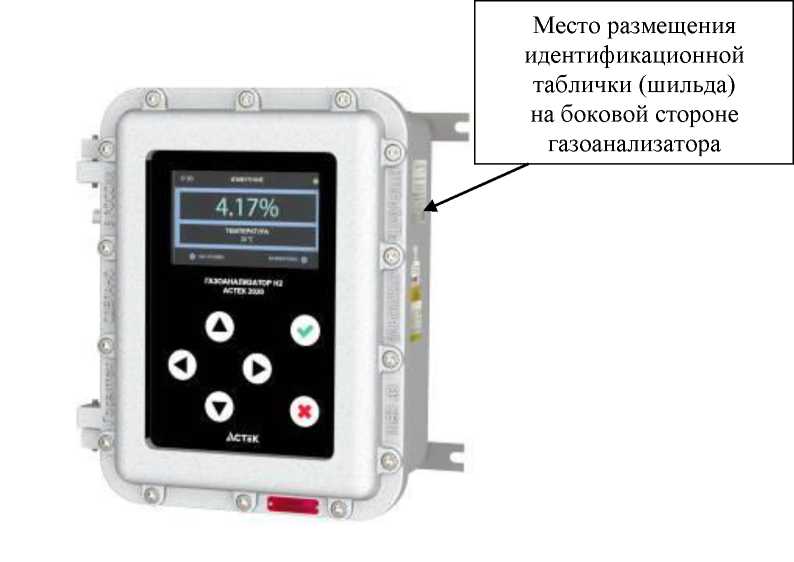

Рисунок 2 - Общий вид газоанализаторов водорода АСТЕК 2020, исполнение 2
Гя^аН9ЛН191{]р HO^OpiYI? |
АСТЕК |
Модель |
г020 |
Исполнение |
2 |
Маркировка взрывозащиты |
lEi db IIB+H2 Т4 Gb |
Степень защиты оболочки по ПОСТ 14254-2015 |
IP 66 |
Гемперйгтура окруж^лщей среды |
+5’C£TaS+55’C |
параметры Ачекгропктания; РаЁС/чйе напра№еи1ДЁ, Ё: Частота, Гц: Потребляемзя мощнопь, Вт: |
230 + 23 SD + l не более 150 |
Серийный номер |
243501 |
Дата изготовления |
03.2024 |
ООО "ПРОММАШ ТЕСТ
М?ЕАЭС RU С-йи.ХХХХ.К.ХХХХХ/г^ _______________________J
®[H[Q
<_____________
Рисунок 3 - Идентификационная табличка
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализато |
ров | |
Наименование |
Обозначение |
Количество |
Газоанализатор водорода |
АСТЕК 2020 |
1 шт. |
Технический паспорт газоанализатора |
ACTC2020.1.0000.00.R00 ПС |
1 экз. |
Руководство по эксплуатации |
РЭ 26.51.53-003-59657592-2023 |
1 экз. |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон1) измерений объемной доли водорода (H2), % Для исполнения 1 |
от 0 до 5 от 0 до 100 |
Диапазон1) измерений объемной доли водорода (H2), % Для исполнения 2 |
от 0 до 5 от 0 до 100 |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений объемной доли водорода (H2), %
|
±5 ±2 |
1) Значение диапазона измерений указывается в техническом паспорте. |
Таблица 3 - Дополнительные метрологические характеристики______________
Значение
±0,5
_____________________Наименование характеристики____________________ Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -20 °С до +15 °С включ. и св. +25 °С до +55 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности
Таблица 4 - Основные технические
Наименование характеристики |
Значение |
Время прогрева, мин, не более |
60 |
Расход газа, л/мин |
от 1 до 10 |
Параметры электрического питания: - напряжение переменного тока, В |
230 ± 23 |
- частота переменного тока, Гц |
50 ± 1 |
Потребляемая мощность, В^А, не более |
150 |
Габаритные размеры (без учета кабельных вводов, заглушек и дополнительной трубной обвязки, ШхВхГ), мм, не более Исполнение 1 |
140x215x145 |
Исполнение 2 |
360x435x235 |
Маркировка взрывозащиты |
1Ex db IIB+H2 T4 Gb |
Защита от внешних воздействий по ГОСТ 14254-2015 Исполнение 1 |
IP67 |
Исполнение 2 |
IP66 |
Масса, кг, не более: Исполнение 1 |
3 |
Исполнение 2 |
35 |
Условия эксплуатации: - температура окружающей среды, °С для исполнения 1 |
от -20 до +55 |
для исполнения 2 |
от +5 до +50 |
- относительная влажность (без конденсации влаги), %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка до отказа, ч, не менее |
30 000 |
Срок службы, лет, не менее |
10 |
