Номер по Госреестру СИ: 93025-24
93025-24 Анализаторы
(АСТЕК 4021)
Назначение средства измерений:
Анализаторы АСТЕК 4021 (далее - анализаторы) предназначены для измерений массовой концентрации нефтепродуктов (углеводородов) в сточных, природных водах, оборотных водах и паровом конденсате технологических установок.

Внешний вид.
Анализаторы
Рисунок № 1

Внешний вид.
Анализаторы
Рисунок № 2

Внешний вид.
Анализаторы
Рисунок № 3

Внешний вид.
Анализаторы
Рисунок № 4

Внешний вид.
Анализаторы
Рисунок № 5

Внешний вид.
Анализаторы
Рисунок № 6

Внешний вид.
Анализаторы
Рисунок № 7
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО). Встроенное ПО разработано изготовителем и предназначено для управления процессом измерений, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа.
Встроенное ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при включении анализатора и по запросу пользователя через меню анализатора путем вывода на экран версии ПО.
Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи. Защита встроенного программного обеспечения анализатора от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 1 -
данные ПО
Идентификационные данные ПО |
Значение |
Идентификационное наименование |
Astek 4021.hex |
Номер версии (идентификационный номер) ПО * |
Astek 4021.X.Y |
Цифровой идентификатор |
- |
* Примечание - Номер версии записывается в виде Astek_4021.X.Y, где Astek_4021 указывает на метрологически значимую часть, а X и Y (арабская цифра от 0 до 9) описывают модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). |
Знак утверждения типа
Знак утверждения типананосится на шильдик анализатора методом лазерной гравировки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ACTC4021.1.0000.00.R00 РЭ «Анализатор АСТЕК 4021. Руководство по эксплуатации», в разделе «Пуск анализатора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1.5 «В поверхностных и подземных водах», п. 3.1.7 «В сточных водах»);
ТУ 26.51.53-002-59657592-2023 «Анализатор АСТЕК 4021. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Аналитические системы и технологии СОФТ» (ООО «АСТ СОФТ»)
ИНН 9724082727
Юридический адрес: 115516, г. Москва, ул. Промышленная, д. 10, помещ. XVII, ком. 25 Телефон: 8-926-688-96-87
E-mail: Sm6765757@gmail.com
Изготовитель
Общество с ограниченной ответственностью «Аналитические системы и технологии СОФТ» (ООО «АСТ СОФТ»)ИНН 9724082727
Адрес: 115516, г. Москва, ул. Промышленная, д. 10, помещ. XVII, ком. 25 Телефон: 8-926-688-96-87
E-mail: Sm6765757@gmail.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Аналитические системы и технологии СОФТ» (ООО «АСТ СОФТ»)ИНН 9724082727
Юридический адрес: 115516, г. Москва, ул. Промышленная, д. 10, помещ. XVII, ком. 25 Телефон: 8-926-688-96-87
E-mail: Sm6765757@gmail.com
Принцип действия анализаторов - испарение нефтепродуктов (углеводородов) из воды с последующим измерением содержания углеводородов фотоионизационным детектором в газовой фазе. Проба воды поступает в блок подготовки анализатора, где происходит ее подогрев и термо-статирование, а затем в систему испарения. В испарителе через пробу барботируется технологический воздух, который за счет диффузии насыщается определяемыми компонентами. Полученная газовая смесь подается в термостабилизированный блок измерения, включающий в себя фотоиони-зационный детектор и систему поддержания давления на основе эжектора. Сигнал детектора обрабатывается контроллером с последующим отображением показаний содержания определяемых компонентов на экране и выдачей внешних аналоговых и цифровых сигналов. Периодически в автоматическом режиме производится продувка линий анализатора технологическим воздухом для очистки этих линий и автоматической корректировки нулевого значения.
Анализаторы выпускаются в двух исполнениях:
-
- анализаторы в исполнении 1
-
- анализаторы в исполнении 2 требований к взрывозащите.
Анализаторы в исполнении 1
относятся к взрывозащищенному электрооборудованию; относятся к общепромышленному электрооборудованию, без
состоят из блока электроники, системы испарения и блока продувки. В исполнении 2 анализаторы состоят из блока электроники и системы испарения. Управление анализаторами осуществляется с панели управления, располагающейся на блоке электроники. Панель управления служит для ввода команд и контрольных параметров.
В комплект поставки анализатора включен градуировочный комплект АСТЕК-4021-ГК, использующийся для обеспечения циркуляции пробы в режиме отключения от линии технологического потока. Градуировочный комплект включает в себя: емкость пластиковую вместимостью 30 дм3, емкость (колбу) стеклянную вместимостью 1 дм3; мерник вместимостью 20 дм3 или 10 дм3 или весы (по спецификации); дозатор (объем дозирования подбирается в соответствии с диапазоном измерений конкретного анализатора, указанного в паспорте), циркуляционный насос, набор трубок, фитингов.
Пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунках 1-2.
Маркировочная табличка (далее - шильдик) расположена на корпусе системы испарения анализаторов. Шильдик содержит следующую информацию: маркировку взрывозащиты (для Исполнения 1), условия эксплуатации, заводской номер и год изготовления анализатора. Вид шильдиков представлен на рисунках 3-4.
Заводские номера имеют цифровой формат и наносятся методом лазерной гравировки на шильдик, как показано на рисунках 3 -4.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Блок продувки
Система испарения
Блок электроники

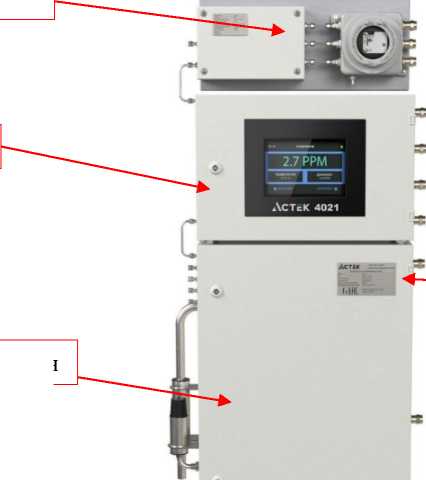

Рисунок 1 - Общий вид анализаторов в исполнении 1
Место размещения шильдика на корпусе анализатора

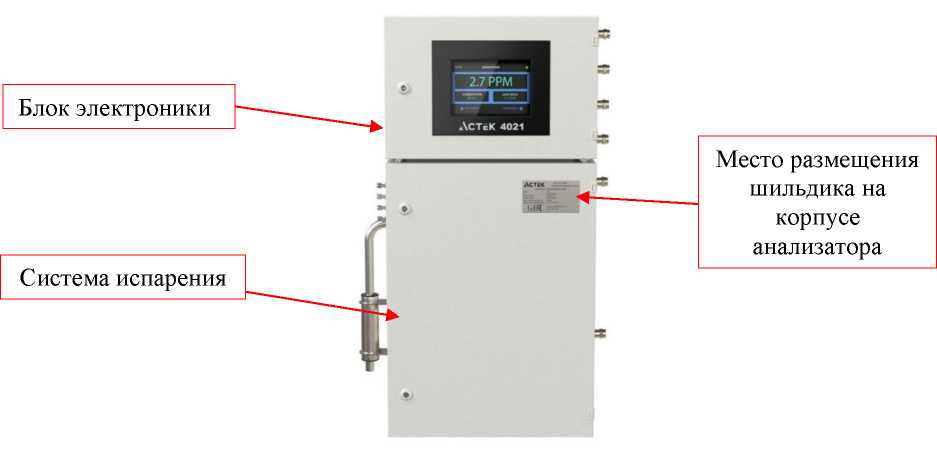

Рисунок 2 - Общий вид анализаторов в исполнении 2
Место нанесения знака утверждения типа

Заводской номер анализатора
Анализатор АСТЕК 4021 | |
Исполнение: |
1 |
Маркировка взрывозащиты: |
1Ех рхЬ db IICT4GbX |
Степень защиты оболочки по ГОСТ 14254-2015: |
IP 65 |
Температура окружающей среды: |
-l-5“C£ Та £-l-50“C |
Параметры электропитания: Рабочее напряжение, В: Частота, Гц: Потребляемая мощность, Вт: |
230123 50/60 2100 |
Заводской номер: |
233601 ■*' |
Год изготовления: |
2023 |
ООО "ПРОММАШ ТЕСТ"
ЕАЭС RU C-RU.XXXX.X.XXXXX/XX

Рисунок 3 - Общий вид шильдика анализатора Исполнения 1
Место нанесения знака утверждения типа


Заводской номер анализатора
Анализатор АСТЕК 4021 | |
Исполнение: |
2 |
Степень защиты оболочки по ГОСТ 14254-2015: |
IP 65 |
Температура окружающей среды: |
4-5’С < Та £+50’0 |
Параметры электропитания: Рабочее напряжение. В: Частота, Гц: Потребляемая мощность, Вт: |
230+23 50/60 ____ 2100 .________ |
Заводской номер: |
233601 |
Год изготовления: |
2023 |

Рисунок 4 - Общий вид шильдика анализатора Исполнения 2
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации нефтепродуктов в воде1), мг/дм3 |
от 0 до 100 |
Пределы допускаемой приведенной погрешности анализатора2) 3), % |
±10 |
Диапазон показаний: | |
|
от 0 до 10 000 от 0 до 10 000 |
|
Таблица 3 - Основные технические
Наименование характеристики |
Значение | |
Исполнение 1 |
Исполнение 2 | |
Параметры электрического питания: | ||
- напряжение переменного тока от сети пере- | ||
менного тока частотой 50/60 Гц, В |
230±23 | |
Потребляемая электрическая мощность, Вт, | ||
не более |
2100 | |
Габаритные размеры, мм, не более | ||
Блок электроники | ||
- высота |
400 | |
- ширина |
600 | |
- глубина |
210 | |
Система испарения | ||
- высота |
1000 | |
- ширина |
600 | |
- глубина |
210 | |
Блок продувки | ||
- высота |
200 |
- |
- ширина |
600 |
- |
- глубина |
210 |
- |
Наименование характеристики |
Значение | |
Исполнение 1 |
Исполнение 2 | |
Масса, кг, не более | ||
- блок электроники |
20 | |
- система испарения |
50 | |
- блок продувки |
10 |
- |
Диапазон поддержания температуры пробы в системе испарения, °С |
от 59,5 до 60,5 | |
Диапазон поддержания давления в блоке измерения, кПа |
от 100,0 до 102,0 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +5 до +50 | |
- относительная влажность воздуха, %, не более |
80 | |
Средний срок службы, лет |
10 | |
Средняя наработка до отказа, ч |
30 000 | |
Маркировка взрывозащиты* |
1Ex pxb db IIC T4 Gb X |
- |
* В соответствии с требованиями Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011 |
