Принцип измерений газоанализаторов - в зависимости от применяемого датчика: электрохимический, циркониевый или парамагнитный.

Принцип действия электрохимического датчика основан на формировании токового сигнала в результате химической реакции молекул определяемого компонента в электролите сенсора. Значение электрического сигнала является мерой концентрации определяемого газа. Микроконтроллер газоанализатора выводит измеренные значения на табло, формирует выходной сигнал постоянного тока, выполняет обмен данными с ВУ.

Принцип действия парамагнитного датчика основан на магнитных свойствах кислорода. При попадании в магнитное поле, молекулы кислорода начинают движение вдоль линий магнитного поля. Датчик оснащен системой магнитов, также в проточной камере датчика на тонкой платиновой нити подвешено гантелевидное тело, образованное двумя стеклянными сферами, внутренние полости которых заполнены азотом. Начальное положение нити со сферами контролируется с помощью оптической системы, состоящей из источника света, зеркала и двух фотоприемников. Кислород, присутствующий в анализируемой пробе, благодаря своим парамагнитным свойствам стремится в точки с максимальной магнитной индукцией, выталкивая нить со сферами. Вращательный момент, возникающий в результате изменения положения сфер, пропорционален магнитной восприимчивости анализируемого газа. Изменение положения сфер фиксируется фотоприемником и для удержания сфер в исходном положении на катушку подается ток определенной силы. Таким образом, вращательный момент, возникающий в результате изменения положения сфер, компенсируется вращательным моментом, индуцированным катушкой. Разность между величиной тока, необходимой для удержания нити со сферами в положении равновесия в присутствии нулевого газа, не содержащего кислород, и величиной тока, необходимой для удержания нити со сферами в положении равновесия в присутствии исследуемого газа, пропорциональна парциальному давлению кислорода в анализируемой газовой смеси. Для того, чтобы исключить влияние температуры окружающей среды на магнитную восприимчивость кислорода, температура корпуса сенсора поддерживается на уровне, выше температуры окружающей среды.

Принцип действия циркониевого датчика основан на измерении электродвижущей силы твердоэлектролитной ячейки, возникающей вследствие различия парциальных давлений кислорода в сравнительной и анализируемой газовой смеси.

В качестве сравнительной газовой смеси используется воздух.

Газоанализаторы, в зависимости от конструкции, принципа действия и других опций выпускаются в следующих моделях: АСТЕК 1001, АСТЕК 1011, АСТЕК 1021, АСТЕК 1002, АСТЕК 1012, АСТЕК 1022, АСТЕК 1003, АСТЕК 1013, АСТЕК 1023, АСТЕК ЭКОН. Последние две цифры обозначают исполнение прибора и принцип действия датчика соответственно. Третья цифра от 0 до 2 обозначает исполнение газоанализатора: 0 - корпус для установки в стойку 19”; 1 - корпус для настенного монтажа; 2 - корпус для размещения во взрывоопасной зоне. Четвертая цифра от 1 до 3 обозначает принцип действия: 1 - электрохимический, %; 2 - электрохимический, млн^-1; 3 - парамагнитный, %.

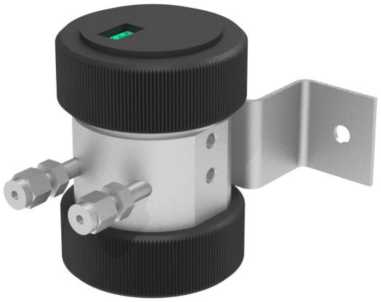

Модели АСТЕК 1001, АСТЕК 1002, АСТЕК 1003 состоят из блока электроники и проточной камеры, в которую устанавливается сенсор. Блок электроники предназначен для установки на стол или в стойку 19”. На передней панели блока электроники расположен цветной графический сенсорный дисплей. Внутри располагается блок управления и обработки сигналов и блоки выходных сигналов. Проточная камера может быть смонтирована как внутри корпуса блока электроники, так и снаружи на задней панели корпуса или удаленно (для моделей АСТЕК 1001 и АСТЕК 1002). При наружном монтаже датчик соединяется с блоком электроники при помощи кабеля.

Модели АСТЕК 1011, АСТЕК 1012, АСТЕК 1013 предназначены для настенного монтажа, имеют пылевлагозащищенный корпус IP65, а также цветной графический сенсорный дисплей.

Модели АСТЕК 1021, АСТЕК 1022, АСТЕК 1023 предназначены для размещения во взрывоопасной зоне. Внутри располагается электрохимический или парамагнитный датчик кислорода, расположенный в проточной камере, блок управления и обработки сигналов, блоки выходных сигналов. На передней панели располагаются цветной графический дисплей и сенсорные кнопки управления.

Модель АСТЕК ЭКОН - двухблочный газоанализатор, состоящий из блока электроники и блока измерительного. Газоанализатор устанавливается во взрывоопасных зонах. Блоки соединяются электрическим многожильным кабелем. Измерительный блок представляет собой погружной зонд, в котором находится циркониевый измерительный датчик. Длина и параметры зонда выбираются, исходя из требований к установке. Подключение кабеля к зонду выполняется во взрывозащищенной клеммной коробке, соединенной с корпусом зонда через металлическую муфту.

Предусмотрено нанесение заводского номера на табличку (шильд) газоанализатора методом лазерной печати. Для модели АСТЕК ЭКОН заводской номер наносится на табличку (шильд) каждого блока, заводской номер для блока электроники и блока измерительного идентичен. Формат заводского номера - цифровой.

Пломбирование и нанесение знака поверки на газоанализаторы не предусмотрено.

Общий вид газоанализаторов представлен на рисунках 1-5.

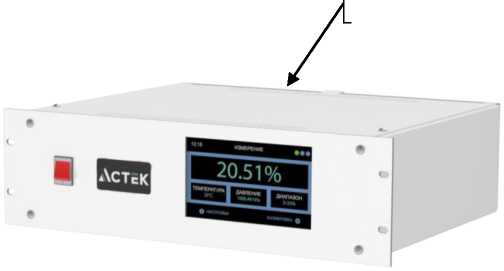

Рисунок 1 - Внешний вид блока электроники газоанализаторов кислорода АСТЕК 1001, АСТЕК 1002, АСТЕК 1003 для монтажа в 19” стойку

Место размещения таблички (шильда) на правой стенке газоанализатора

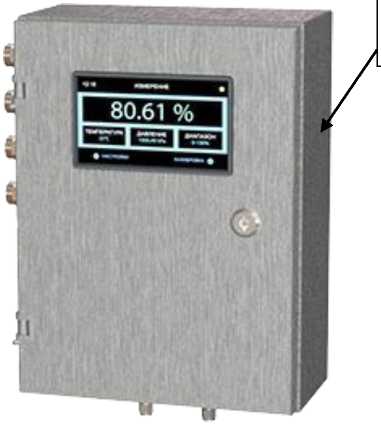

Рисунок 2 - Внешний вид газоанализаторов кислорода АСТЕК 1011, АСТЕК 1012, АСТЕК 1013 для настенного монтажа

Рисунок 3 - Внешний вид газоанализаторов кислорода АСТЕК 1021, АСТЕК 1022, АСТЕК 1023, блока электроники АСТЕК ЭКОН во взрывонепроницаемой оболочке типа Exd

Место размещения таблички (шильда) на правой стенке газоанализатора

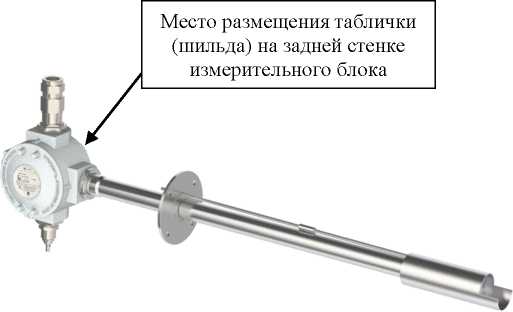

Рисунок 4 - Внешний вид блока измерительного газоанализаторов кислорода АСТЕК ЭКОН во взрывонепроницаемой оболочке типа Exd

Рисунок 8

Рисунок 9

Таблица 5 - Комплектность

Таблица 2 -

¹⁾ Нормирующее значение - разница между верхним и нижним пределами диапазона измерений

Таблица 3 - Дополнительные метрологические характеристики

Таблица 4 - Основные технические
